Цоколь, тёплый пол и коммуникации в доме на сваях, как сделать без промерзания

Дом на сваях стоит над землёй, и под полом гуляет ветер. Летом это плюс, подполье сухое и проветривается. Зимой минус. Холод снизу, трубы воды и канализации висят на морозе, а сквозь щели в цоколе забегают кошки и задувает снег. Почти все вопросы владельцев таких домов сводятся к трём темам. Чем закрыть сваи, как утеплить пол и как завести коммуникации, чтобы ничего не замёрзло.

Ниже практическое руководство по этим темам. Обвязка и как её проверить, варианты цоколя с узлами и ошибками, два подхода к утеплению пола и цоколя с толщинами для Калужской области, ввод воды и канализации без промерзания и тёплый пол в доме на сваях. Ориентир для расчётов один. Пол над холодным подпольем под Калугой должен держать тепло на уровне около 4,0 м²·°C/Вт, это 150-200 мм минеральной ваты.

Обвязка свай

Обвязка соединяет оголовки свай в жёсткую раму и служит опорой для пола и стен. От неё зависит, на что потом крепить цоколь и как утеплять пол.

Как сделать обвязку из бруса и швеллера по шагам, разобрано в статье о каркасном доме на винтовых сваях. А о монолитной балке на сваях под тяжёлые стены есть отдельная статья о свайно-ростверковом фундаменте.

Что проверить в обвязке уже стоящего дома

• Оголовки. Каждая свая должна быть прикреплена к обвязке, болтами, сваркой или анкерами, а не просто подпирать её.
• Гидроизоляция между металлом оголовка и деревом. Без неё на стыке собирается конденсат, и брус гниёт снизу.
• Коррозия на винтовых сваях выше земли и на сварных швах. Её зачищают и закрашивают, пока она не съела металл.
• Горизонт. Если пол пошёл волной или двери перестали закрываться, одну из свай могло выдавить пучением. Это проверяют нивелиром до любых работ с цоколем.

Чем закрыть цоколь дома на сваях

Цоколь в доме на сваях, его ещё называют забиркой, закрывает пространство между землёй и полом. Он защищает подполье от ветра, снега и животных, а дом делает законченным на вид. Несущей роли у него нет.

Главное правило

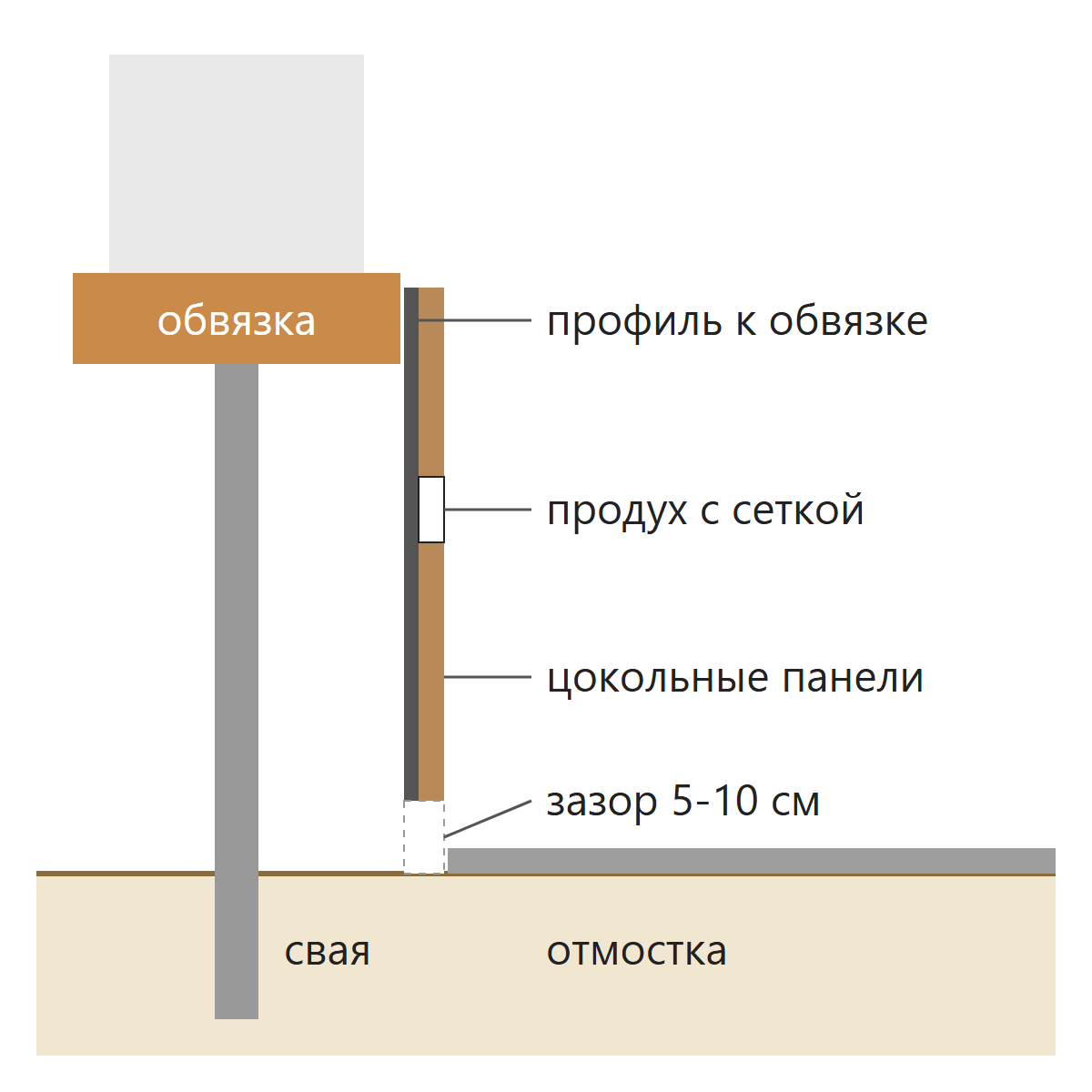

Цоколь вешают на дом, а не ставят на землю. Сваи держат дом на глубине, где грунт не мёрзнет, а верхний слой грунта зимой вспучивается на несколько сантиметров. Если цоколь опирается на землю, пучение поднимает и выгибает его, рвёт крепёж, а иногда толкает и обвязку. Поэтому каркас цоколя крепят к обвязке, а внизу оставляют зазор 5-10 см над отмосткой или землёй, который закрывают гибкой полосой или отливом.

Варианты

Продухи

В холодном подполье, если пол утеплён, цоколь обязательно делают с продухами, то есть вентиляционными решётками. Через них уходит влага, которая поднимается от земли. Без продухов подполье сыреет, и снизу на балках пола появляется плесень. Распространённый ориентир, суммарная площадь продухов около 1/400 площади подполья, решётки ставят по всем сторонам, напротив друг друга, и закрывают сеткой от грызунов. Зимой продухи не закрывают наглухо.

Монтаж цоколя из панелей по шагам

1. Проверить горизонт обвязки, при необходимости выровнять.
2. Закрепить к обвязке вертикальные стойки каркаса из оцинкованного профиля или антисептированного бруса с шагом 40-60 см.
3. Внизу стойки соединить горизонтальной направляющей, не доводя её до земли на 5-10 см.
4. Поставить стартовую планку и снизу вверх собрать панели.
5. Врезать продухи с сеткой.
6. Сверху закрыть стык цоколя и стены отливом, внизу закрыть зазор гибкой полосой.

Утепление пола и цоколя, какая толщина

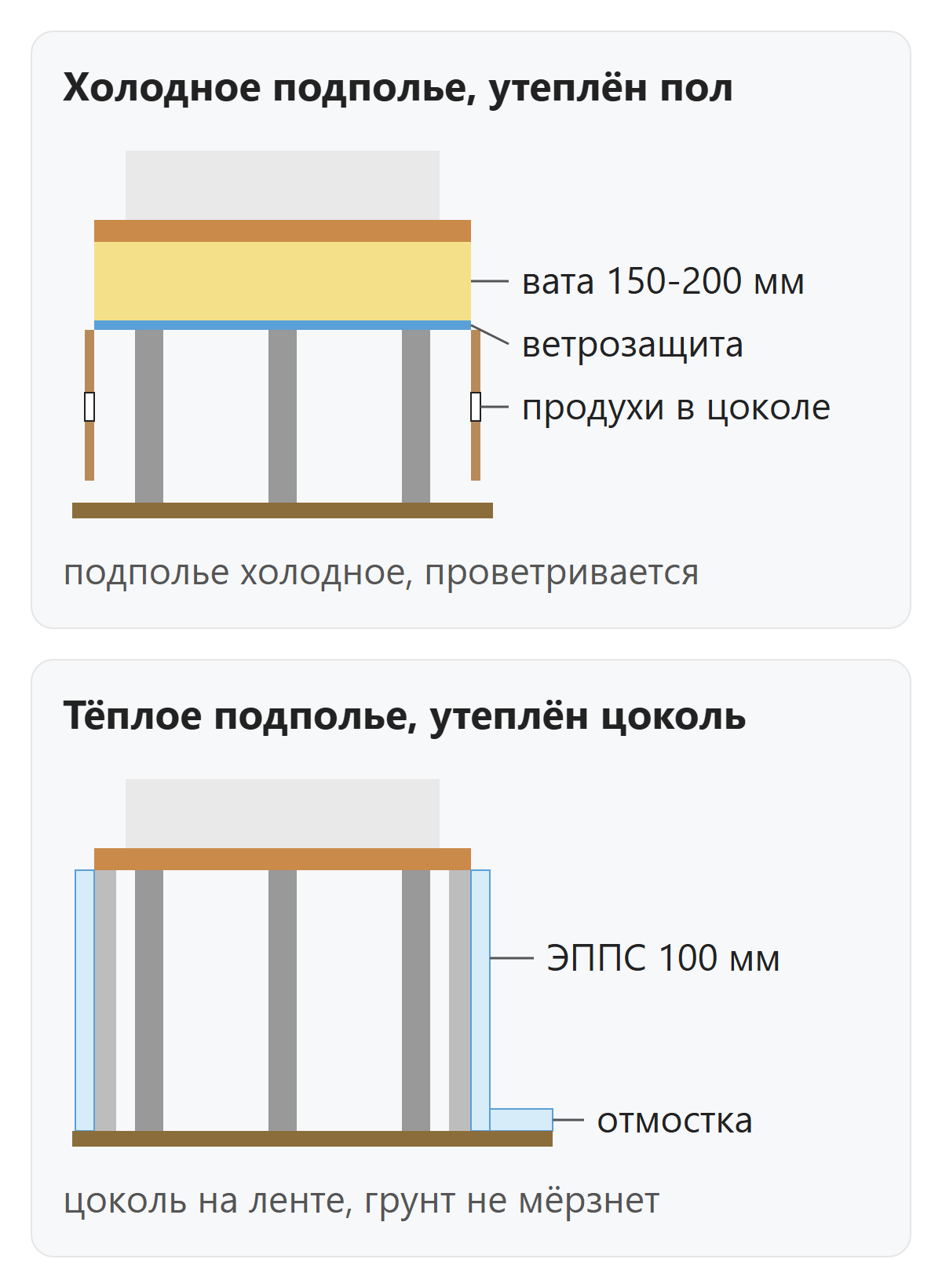

У дома на сваях есть два способа удержать тепло снизу. Их часто путают, а смешивать нельзя.

Холодное подполье, утеплён пол

Пол утепляют как стену, а подполье остаётся холодным и проветривается. Это основной вариант для домов на сваях под Калугой. Пирог пола снизу вверх выглядит так.

1. Ветрозащитная мембрана или ветрозащитные плиты снизу балок. Мембрана пропускает пар наружу, но не пускает ветер в вату.
2. Минеральная вата между балками, 150-200 мм. Для перекрытия над холодным подпольем норма теплозащиты в Калужской области около 4,0 м²·°C/Вт, это примерно 170 мм ваты, поэтому 150 мм это минимум, 200 мм с запасом.
3. Пароизоляция сверху ваты, швы проклеены.
4. Черновой пол, OSB или шпунтованная доска, потом чистовое покрытие.

Вместо ваты можно уложить экструдированный пенополистирол 100-150 мм, он не боится влаги. Но его сложнее подогнать между балками без щелей, а щели нужно запенивать.

Как утеплить пол в готовом доме на сваях

Если дом уже стоит и пол холодный, есть два пути.

• Снизу из подполья, если высота позволяет работать. Набивают снизу балок бруски, между ними вату, снизу закрывают ветрозащитной мембраной и прижимают рейкой или плитами. Работа неудобная, но пол в доме не трогают.
• Сверху, со вскрытием пола. Снимают покрытие и черновой пол, укладывают ветрозащиту на черепные бруски, вату и пароизоляцию, собирают пол заново. Дольше и грязнее, но качество выше.

Напыляемый пенополиуретан снизу по полу даёт сплошной слой без швов. Но закрывает дерево балок наглухо, и если под ним начнётся гниль, её не будет видно. Применять его стоит, только понимая этот риск.

Тёплое подполье, утеплён цоколь

Цоколь делают капитальным, на ленте, утепляют снаружи ЭППС 100 мм и делают утеплённую отмостку. Подполье становится частью тёплого контура, а пол можно утеплить слабее. Так делают, когда в подполье хотят провести трубы и поставить оборудование.

У дома на сваях на пучинистом грунте у этого способа есть подвох. Капитальный цоколь на ленте живёт своей жизнью, его толкает мороз, а дом на сваях стоит неподвижно. На стыке появляются щели, и цоколь может давить на обвязку. Поэтому тёплое подполье в таких домах делают только по проекту, с деформационным швом между цоколем и домом.

Утепление самих свай и обвязки

Металлический швеллер и бетонная балка обвязки утепляют снаружи по всему периметру плитами ЭППС 50 мм. Иначе по краю пола остаётся холодная полоса, а в углах комнат зимой выпадает конденсат. Сами сваи в холодном подполье не утепляют, им холод не вредит.

Канализация и водопровод без промерзания

Это самое уязвимое место дома на сваях. В доме на плите труба уходит из тёплого помещения прямо в землю, а здесь между полом и землёй есть отрезок, который висит в холодном подполье. Именно он замерзает первым.

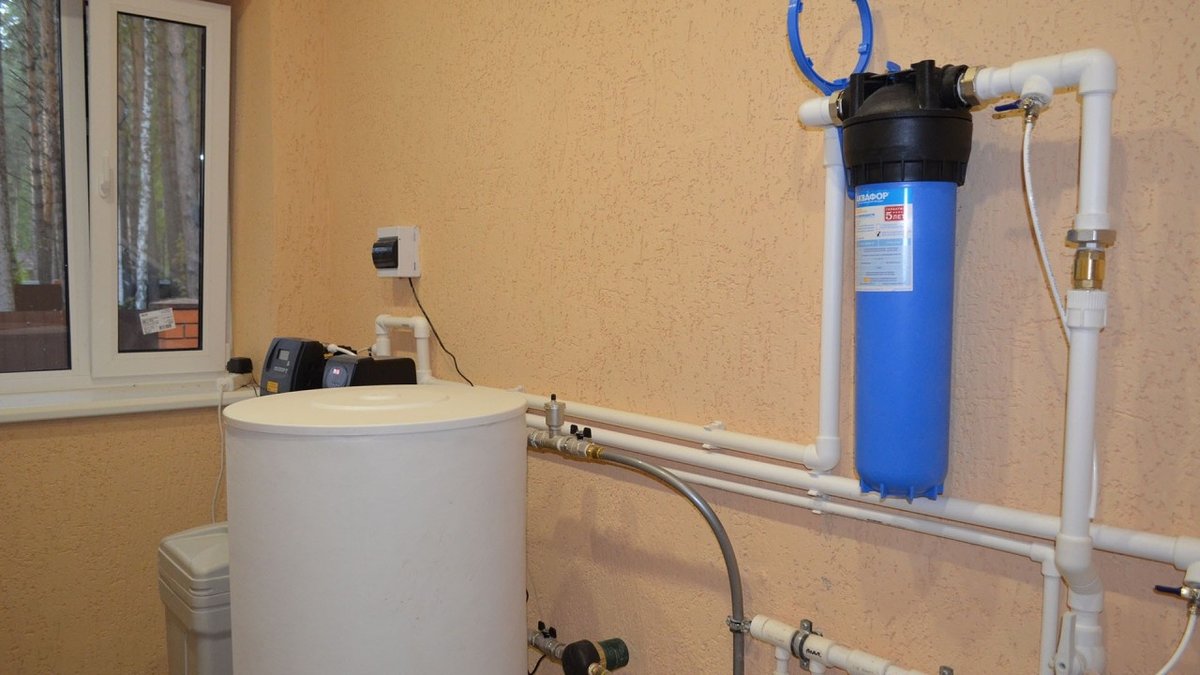

Водопровод

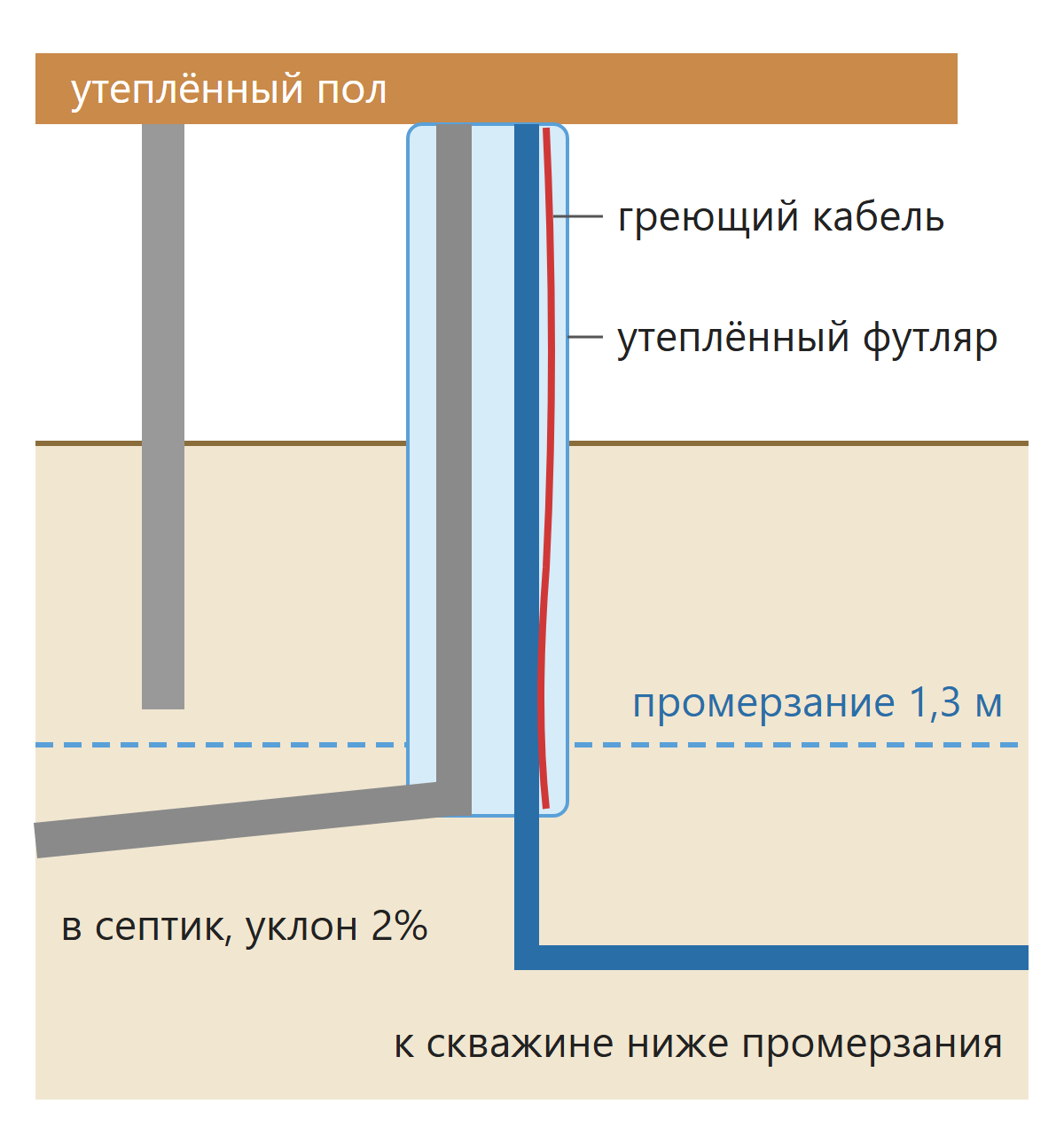

1. Траншея ниже промерзания. Нормативная глубина промерзания суглинков в Калужской области около 1,28 м, трубу от скважины кладут глубже, обычно на 1,5-1,8 м. Если так глубоко нельзя, трубу утепляют скорлупой и греют кабелем по всей длине.
2. Вертикальный участок. От дна траншеи до пола трубу заводят в футляр, например в трубу большего диаметра или короб, а пространство между ними заполняют утеплителем. Футляр начинается ниже промерзания и заканчивается в тёплом полу.
3. Греющий кабель. Саморегулирующийся кабель кладут вдоль трубы или внутрь неё на всём участке, который может замёрзнуть. Он сам добавляет мощность в мороз и почти не работает в оттепель.
4. Обратный клапан и слив. В доме ставят кран и слив, чтобы при долгом отъезде можно было опустошить систему.

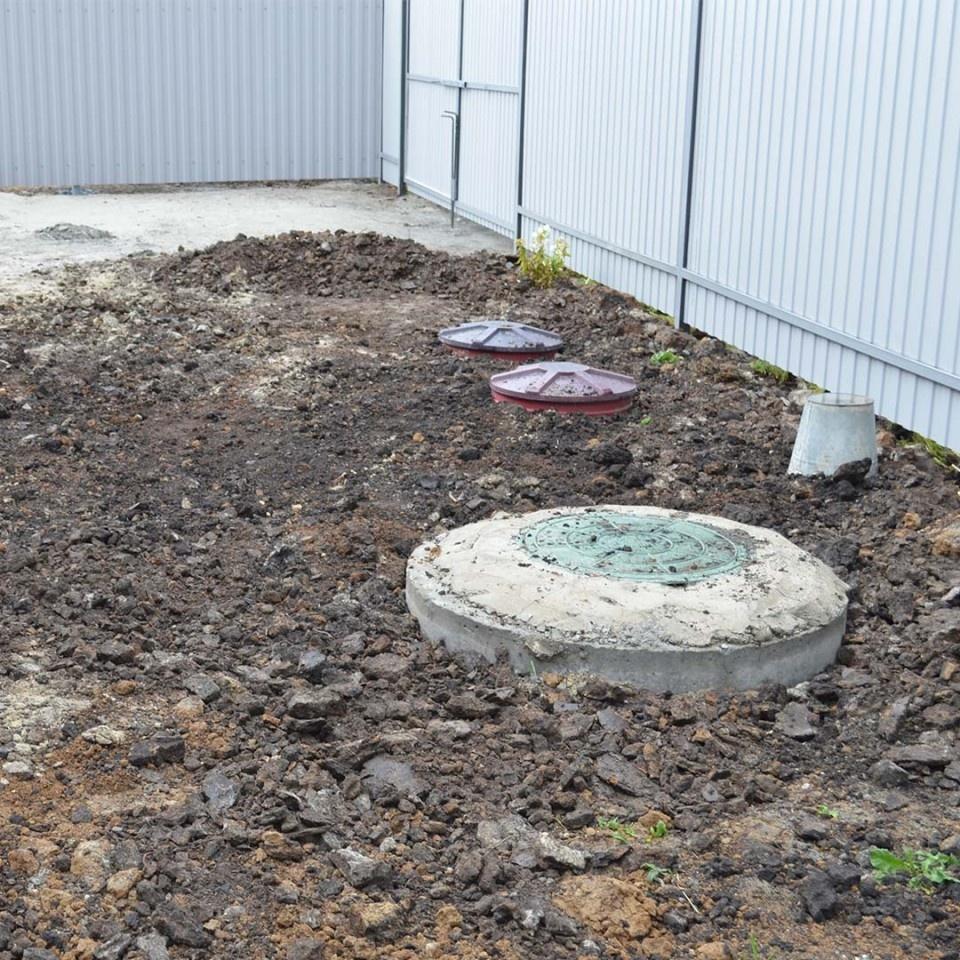

Канализация

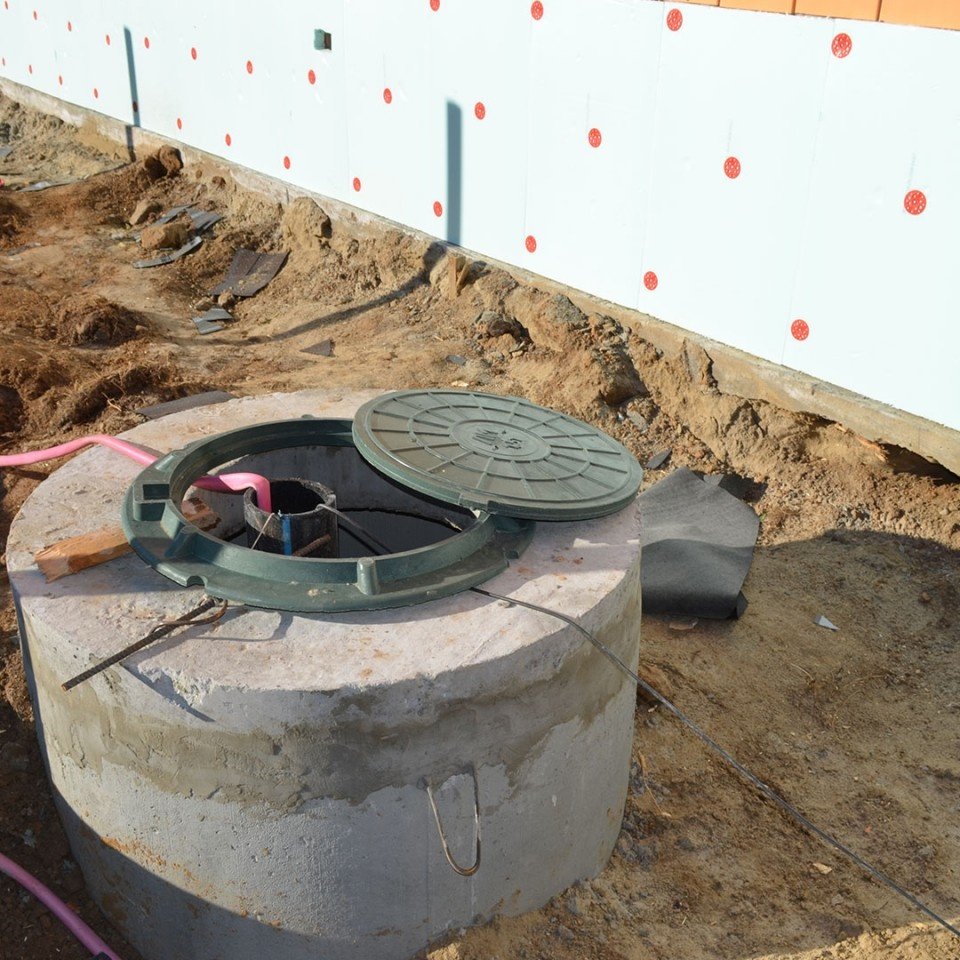

• Уклон. Наружная труба 110 мм идёт к септику с уклоном около 2 см на метр. Меньше, и стоки будут застаиваться и замерзать, больше, и вода убежит, оставив твёрдое.
• Вертикальный выпуск из дома проходит через подполье в том же утеплённом футляре, что и водопровод, или в отдельном.
• Глубина. Выпуск из дома ведут как можно глубже, к септику, который ставят с учётом промерзания. Если глубоко не получается, трубу утепляют и тоже греют кабелем на первых метрах.
• Ревизия. На выпуске ставят ревизию, чтобы прочистить трубу, не разрывая землю.

Удобно, когда ввод воды, выпуск канализации и кабель электричества заходят в дом в одном месте, под котельной или санузлом. Тогда футляр один, утеплять и греть нужно один участок, а в подполье не висят трубы по всему периметру.

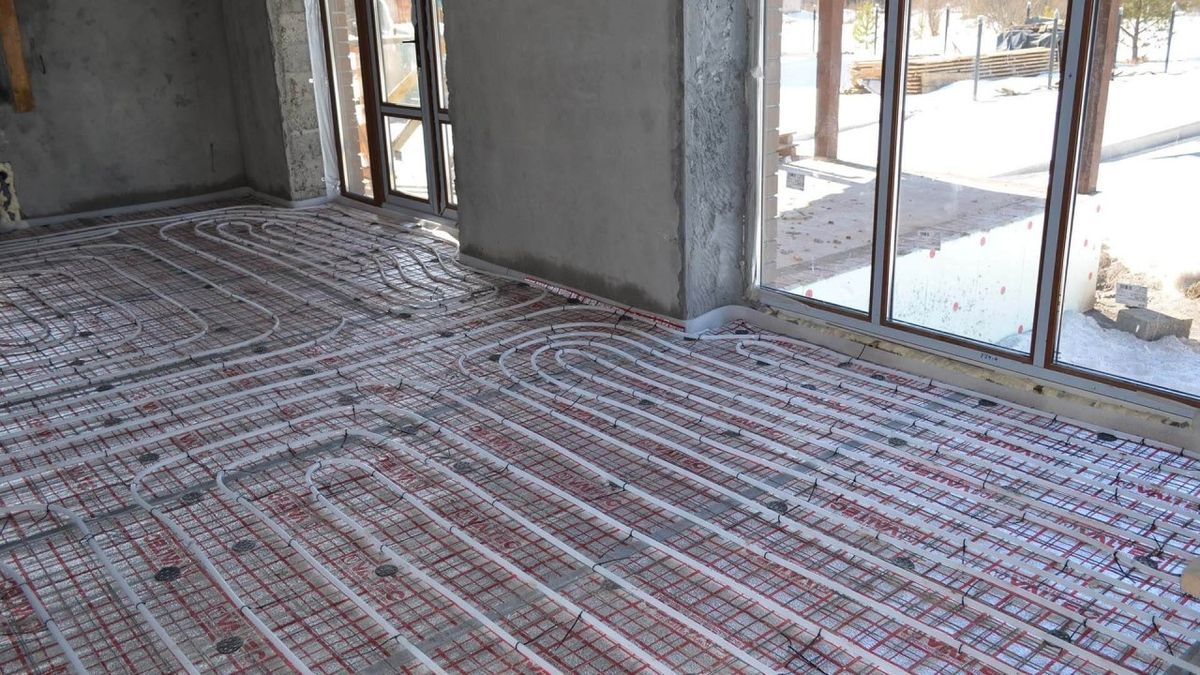

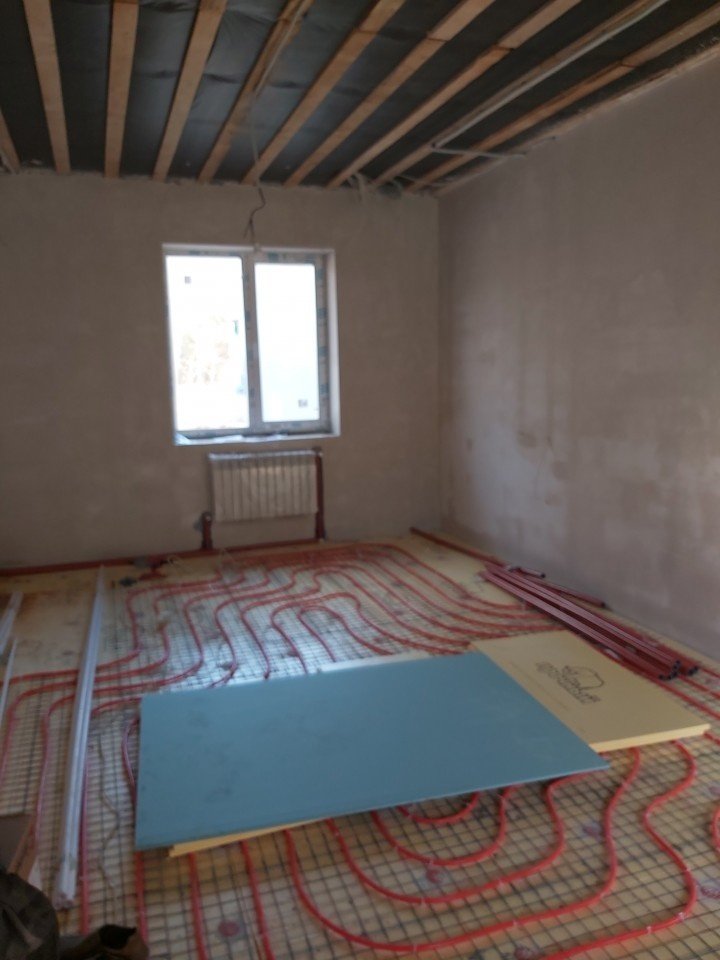

Тёплый пол в доме на сваях

Тёплый пол в доме на сваях делать можно, но с двумя условиями. Пол снизу утеплён по норме, 150-200 мм ваты. И основание выдерживает вес системы.

Чем хуже утеплён пол снизу, тем больше тепла от тёплого пола уходит в подполье. При 100 мм ваты под трубами заметная часть тепла уходит не в комнату, а в подполье. Поэтому под водяной тёплый пол в доме на сваях часто кладут не меньше 200 мм утеплителя.

Пример, дом 8 × 10 м на сваях

Чтобы понять масштаб работ, посчитаем всё, что нужно снизу для одноэтажного дома 8 × 10 м на сваях с высотой подполья около 60 см.

Это объёмы для оценки, точную смету делают по проекту и после осмотра участка. Видно главное. Утепление пола по площади почти такое же, как у перекрытия под крышей, и экономить на нём так же невыгодно.

Электричество и газ

Кабель электричества заводят в дом на сваях по воздуху или под землёй. Под землёй он идёт в защитной трубе ниже промерзания, а по подполью в металлической гофре или трубе до щита, без провисов. Газовую трубу в дом на сваях заводят по фасаду, через стену над цоколем, в футляре. В закрытом подполье газовую трубу не ведут, утечку там никто не заметит.

Уход за подпольем

Подполье дома на сваях почти никто не осматривает, пока что-то не случится. Хватает одного осмотра в год, лучше осенью перед морозами.

• Продухи. Очистить от листвы, проверить сетку. Зимой не давать сугробу закрыть их целиком.
• Греющий кабель. Проверить, что он включается и греет, пока не ударил мороз.
• Ветрозащита и утеплитель снизу. Нет ли провисов и порывов, не устроили ли там гнёзда мыши.
• Обвязка и сваи. Нет ли ржавчины на оголовках, гнили на брусе, следов воды.
• Вода под домом. Если весной в подполье стоит вода, нужен дренаж или подсыпка. Сырость снизу быстро доходит до балок пола.

Если в подполье предусмотрен люк или съёмная панель цоколя, такой осмотр занимает полчаса. Поэтому лаз в подполье стоит сделать при монтаже цоколя, а не вырезать потом.

Типичные ошибки

• Цоколь стоит на земле. Зимой его выгибает пучением, а весной он висит с щелями.
• Глухой цоколь без продухов. Подполье сыреет, балки пола плесневеют снизу.
• Вата снизу без ветрозащиты. Ветер выдувает тепло прямо из утеплителя.
• Труба воды без футляра и кабеля на участке от земли до пола. Замерзает в первую же морозную ночь.
• Канализация без уклона или с провисом. В провисе стоит вода и зимой замерзает.
• Стяжка на деревянных балках. Пол прогибается, стяжка трескается.

Чек-лист владельца дома на сваях

• Обвязка прикреплена к каждой свае, гидроизоляция между металлом и деревом
• Цоколь на каркасе к обвязке, зазор над землёй 5-10 см
• Продухи с сеткой по всем сторонам цоколя
• Пол утеплён 150-200 мм ваты, снизу ветрозащита, сверху пароизоляция
• Обвязка из металла или бетона утеплена снаружи
• Ввод воды ниже 1,3 м, вертикальный участок в утеплённом футляре, греющий кабель
• Канализация с уклоном 2 см на метр и ревизией
• Тёплый пол подобран под основание, водяной в стяжке только на монолите
