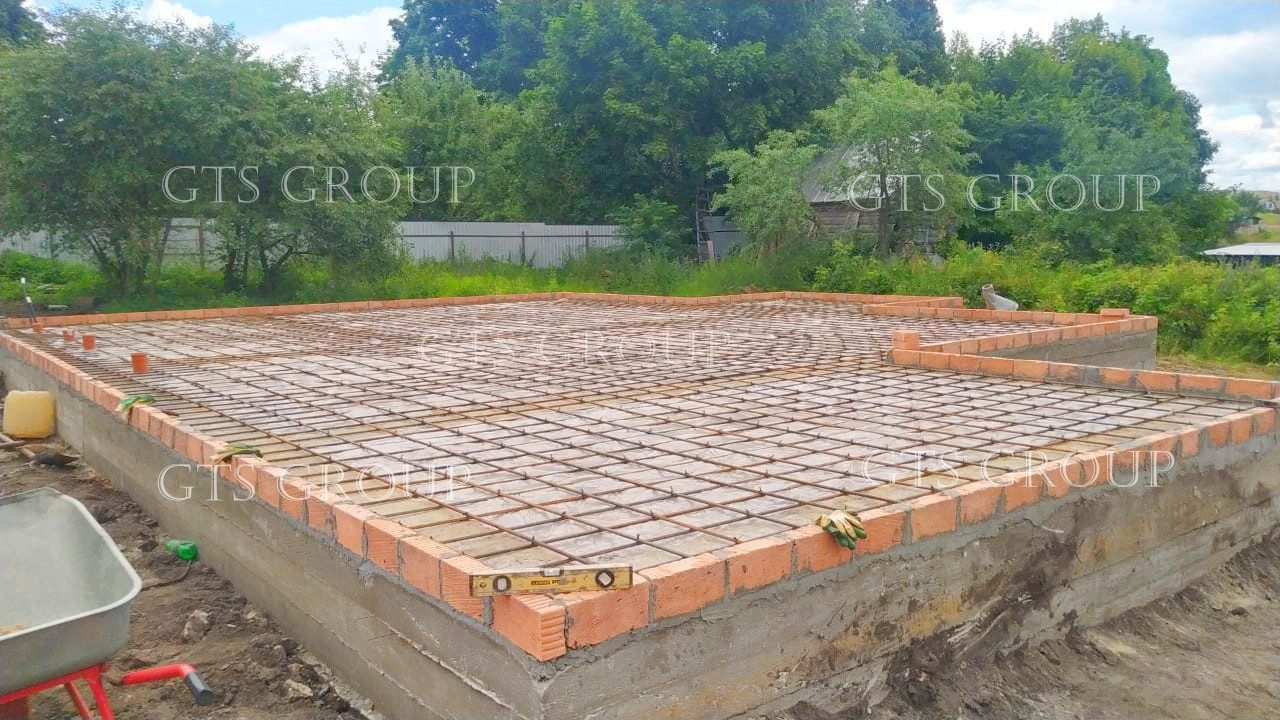

Сваи с ростверком под дом, как устроены, для каких домов, плюсы и минусы

Свайно-ростверковый фундамент выбирают, когда обычная лента получается слишком глубокой и дорогой, а сваи с деревянной обвязкой не годятся под тяжёлые стены. Сваи уходят ниже промерзания в плотный грунт, а по их верху заливают монолитную балку, на которую встают стены. Получается опора, которая держит дом из блоков и при этом не требует котлована.

Ниже о том, как такой фундамент устроен и чем он отличается от ленты и от свай с обвязкой, когда он подходит для газобетона, какой глубины и с каким шагом делают сваи, как утеплить фундамент и сделать отмостку, какие бывают полы и сколько это стоит. Цифра, от которой всё считается в Калужской области, это нормативная глубина промерзания суглинков, около 1,28 м.

Что это такое и чем отличается от ленты и свай

Ростверк это железобетонная балка, которая объединяет верхушки свай в одну раму и распределяет на них вес стен. Сама по себе она не держит дом, его держат сваи. А сваи без такой балки не годятся под каменные стены, потому что блок не может опираться на отдельные точки.

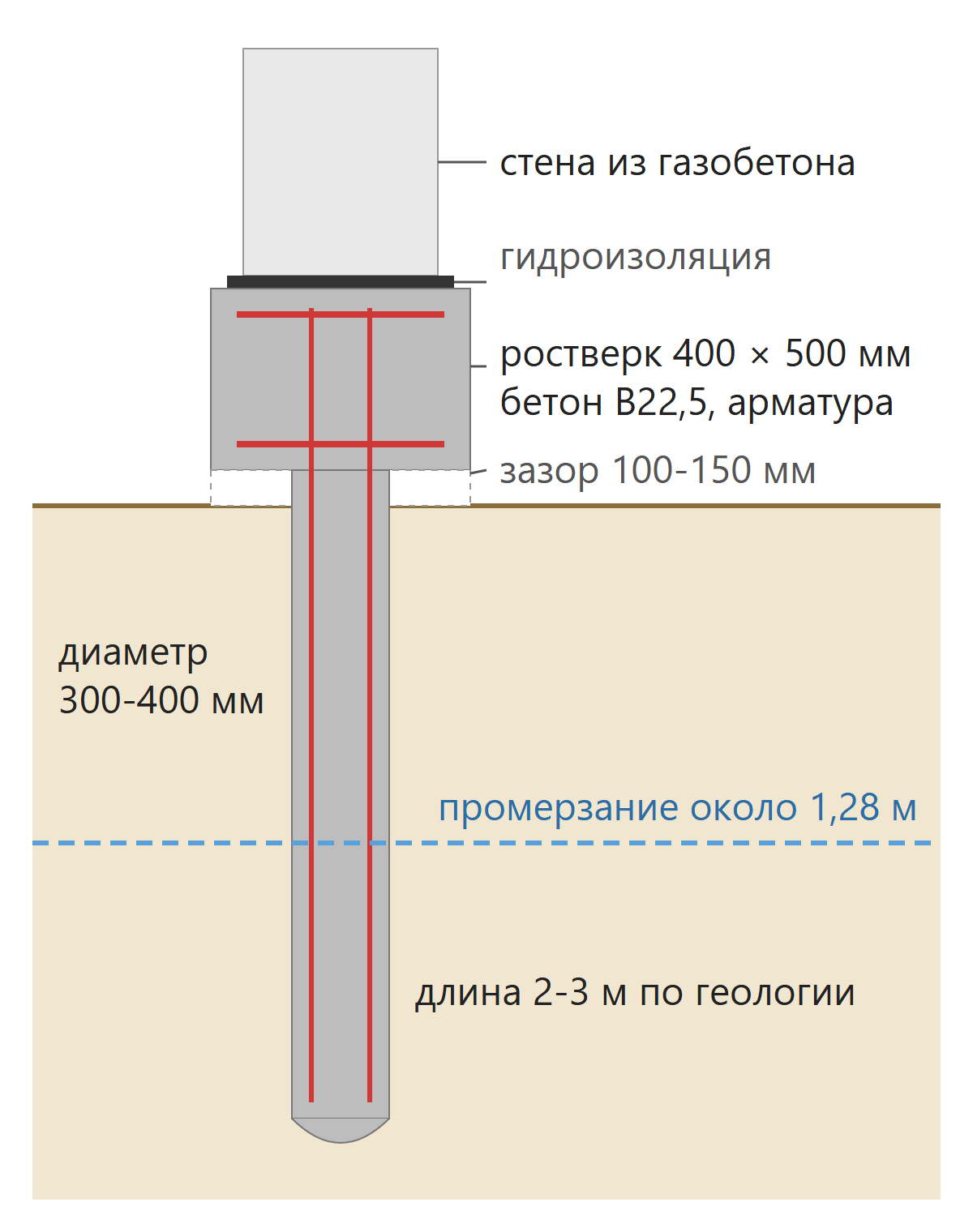

Свайно-ростверковый фундамент в разрезе

Иногда этот фундамент называют свайно-ленточным. По сути это одно и то же. Лента лежит на сваях, а не на грунте, и работает так же.

Висячий или заглублённый ростверк

• Висячий. Балка не касается грунта. Между его низом и землёй оставляют зазор 100-150 мм, или кладут под ним сжимаемый материал, который убирают после набора прочности бетона. На пучинистых грунтах это лучший вариант, потому что мёрзлый грунт не может давить на неё снизу.

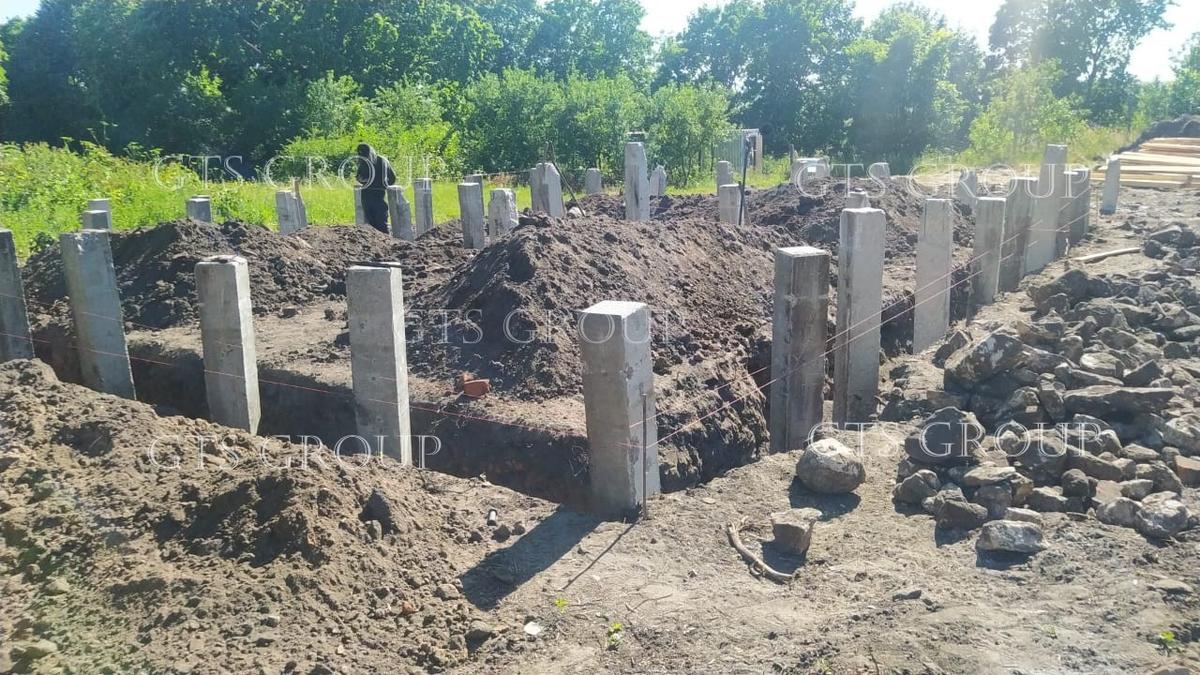

• Заглублённый или мелкозаглублённый. Балка лежит в неглубокой траншее на песчаной подушке. Он выполняет ещё и роль ленты, но на пучинистых грунтах его боковые грани нужно утеплять и защищать от смерзания с грунтом, иначе зимой грунт тянет её вверх.

Для газобетона, когда подходит

Газобетон боится неравномерной осадки. Стена из блоков не изгибается, а трескается. Поэтому под неё нужен жёсткий фундамент, а железобетонная балка на сваях как раз и даёт жёсткую раму, если он правильно армирован и сечение подобрано по расчёту.

Когда такой фундамент под дом из газобетона хорош.

• Пучинистый суглинок или глина, где глубокая лента обходится дорого, а мелкой страшно.
• Высокие грунтовые воды. Котлован под плиту или ленту заливает, а скважину под сваю можно забетонировать сразу после бурения.
• Участок со склоном. Сваи бурят на разную глубину, а балка выходит в одну горизонталь.
• Слабый верхний слой, торф или насыпной грунт, под которым на глубине 2-3 м плотный грунт.

Когда лучше другой фундамент. Если нужен подвал или цокольный этаж, этот фундамент не подходит. Если грунт везде плотный песок, проще и дешевле монолитная плита или мелкая лента. Если дом тяжёлый кирпичный в два-три этажа, сваи и ростверк считают особенно тщательно, и часто выбирают плиту. О сравнении вариантов есть статья о фундаменте для дома из блоков.

Какие сваи бывают под такой фундамент

Под монолитную балку можно ставить сваи разных типов. Выбор зависит от грунта, техники, которая проедет на участок, и бюджета.

В частном строительстве под дом из газобетона чаще всего делают буронабивные сваи, потому что их длину легко подогнать под геологию прямо на месте, а техника для бурения проходит на большинство участков. Винтовые выбирают на торфе и склонах, когда бурить сложно.

Глубина, шаг свай и ростверк, схема

Глубина

Сваи должны опираться на грунт, который не промерзает и держит нагрузку. В Калужской области нормативная глубина промерзания суглинков около 1,28 м, поэтому сваи делают длиной обычно 2-3 м. Точную длину определяет геология. Если плотный слой лежит глубже, сваи удлиняют, если сразу под почвой плотная глина, хватает 2 м.

Буронабивную сваю на пучинистом грунте делают с уширением внизу или с гладкой обсадной трубой из рубероида или пластика, чтобы мёрзлый грунт не цеплялся за её бока и не выдёргивал вверх.

Шаг и диаметр

• Где ставят. Обязательно в углах, на пересечениях несущих стен, по краям больших проёмов, под печью и тяжёлыми колоннами. Между ними по шагу.
• Шаг. Обычно 1,5-2,5 м. Чем тяжелее стены и слабее балка, тем чаще сваи.
• Диаметр. Для частного дома 300-400 мм. Свая 300 мм длиной 2,5 м в плотном суглинке держит порядка нескольких тонн, точнее говорит расчёт по геологии.
• Расстояние между сваями в свету для буровых свай не меньше 1 м (СП 24.13330.2021, п. 8.13). Ставить сваи вплотную бессмысленно, они начинают мешать друг другу.

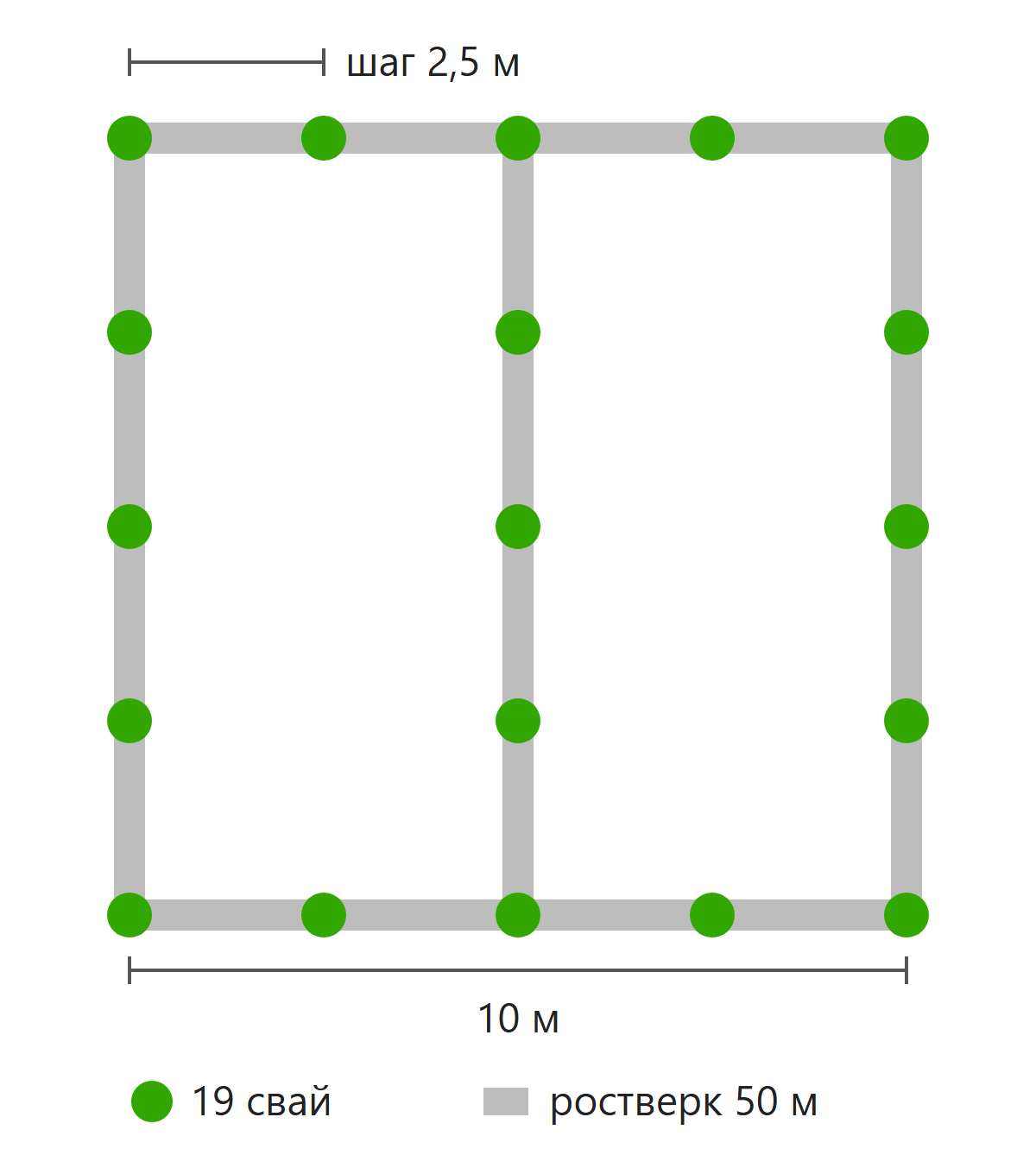

Свайное поле под дом 10 × 10 м

Ростверк

Сечение балки под стену из газобетона 400 мм обычно не меньше ширины стены, 400-500 мм, и высотой 400-500 мм. Армируют его пространственным каркасом. Сверху и снизу по 2-3 продольных прутка 12-14 мм, хомуты 8 мм с шагом 200-300 мм, а над сваями шаг хомутов сгущают. Арматура свай заходит в балку и связывается с её каркасом. Бетон класса не ниже B20, чаще B22,5.

Как делают свайно-ростверковый фундамент, по шагам

1. Геология и проект. По скважинам на участке определяют, где плотный слой, и считают нагрузку от дома. Проект даёт длину, диаметр и расстановку свай, сечение и армирование балки.
2. Разбивка. Оси дома выносят на участок, места свай отмечают колышками.

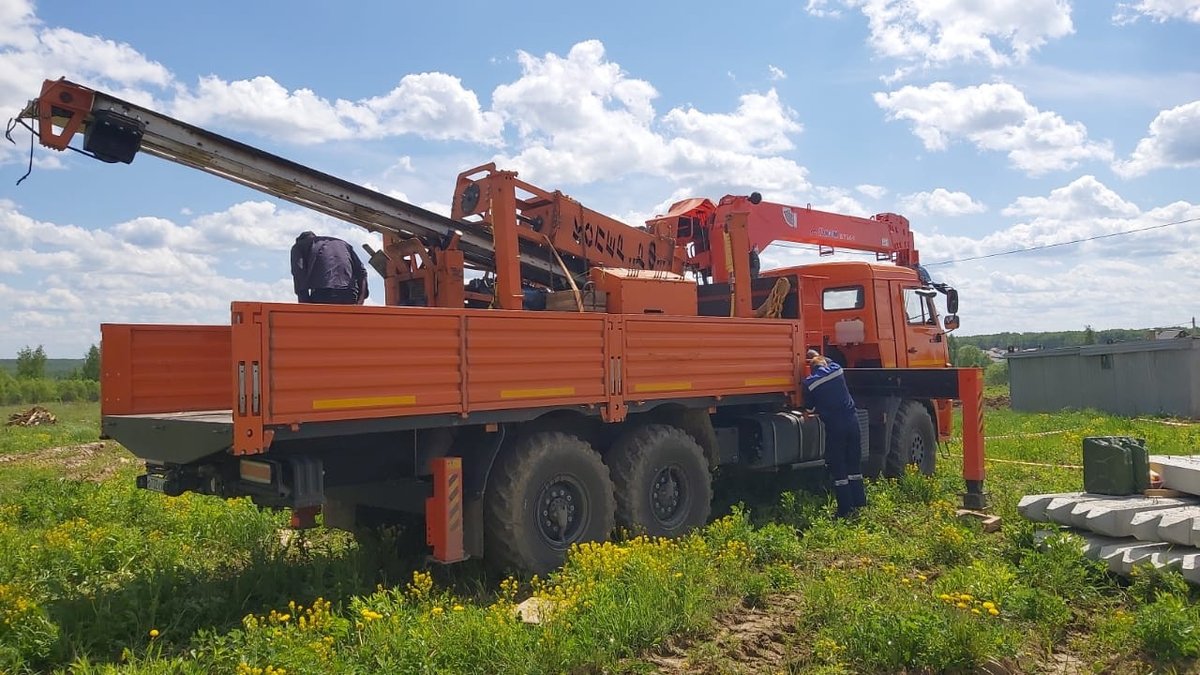

3. Бурение. Скважины бурят мотобуром или бурильной машиной до проектной отметки. Если нужно уширение, его разбуривают специальным расширителем.
4. Обсадка и арматура. В скважину ставят обсадную трубу или гильзу из рубероида, на дно немного бетона, затем каркас из 3-4 прутков с выпусками вверх.

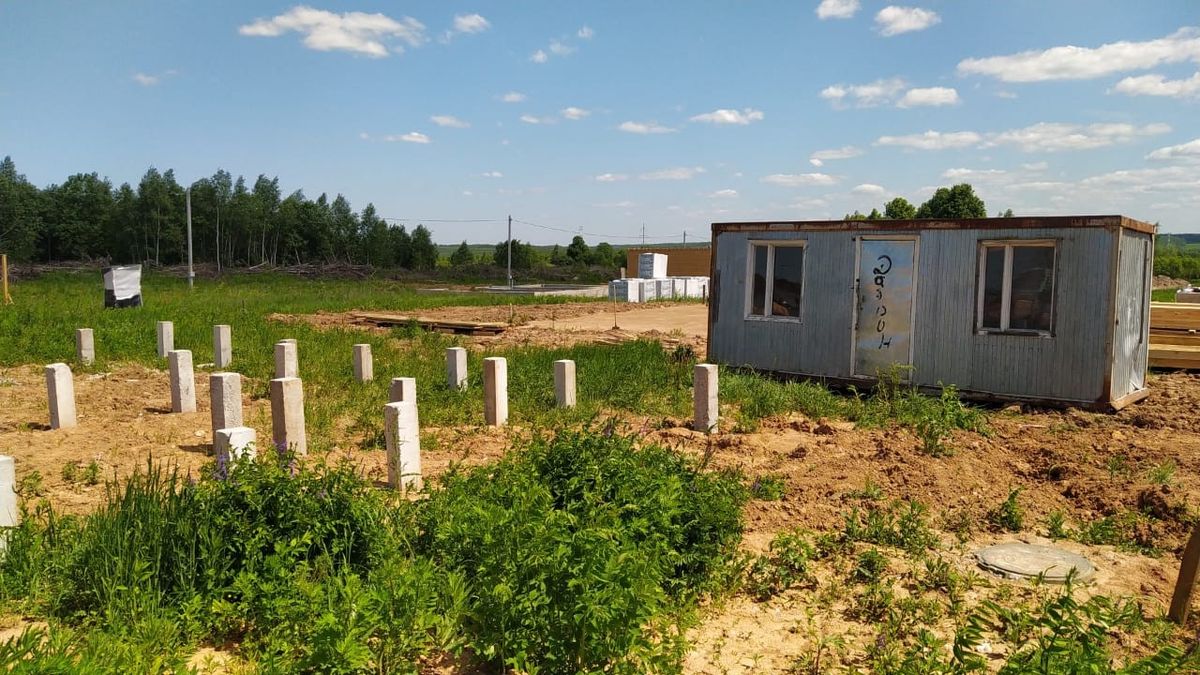

5. Бетонирование свай. Сваи заливают с вибрированием, чтобы не осталось пустот, и сразу или через несколько дней переходят к балке.

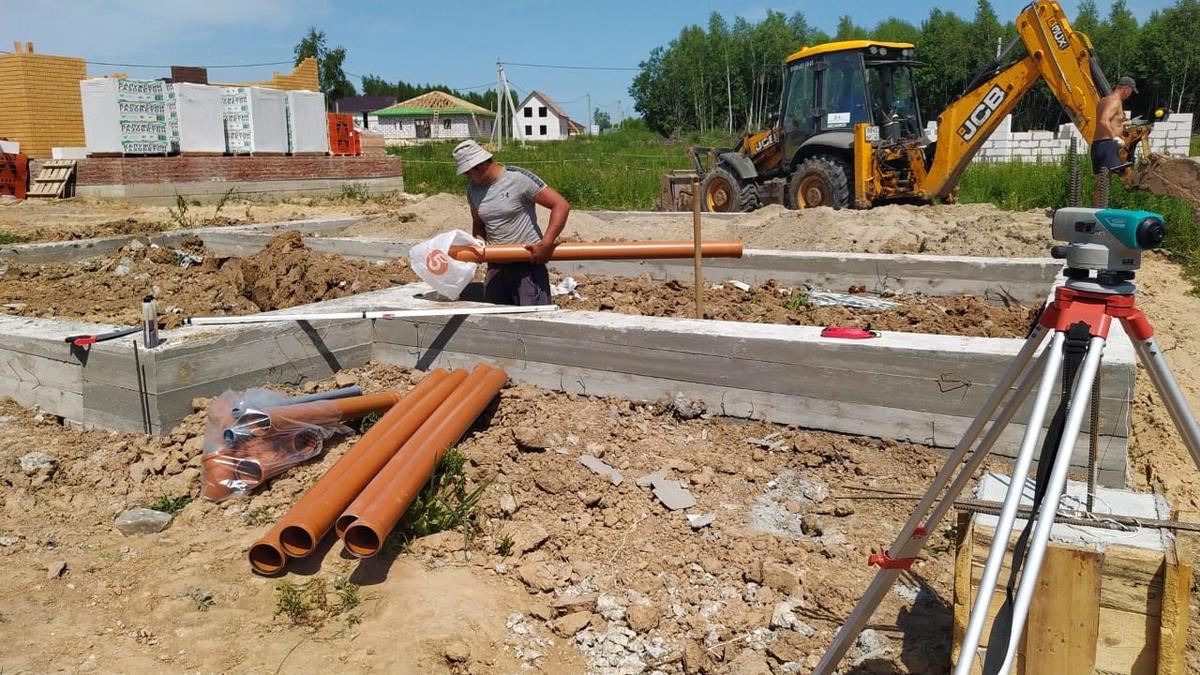

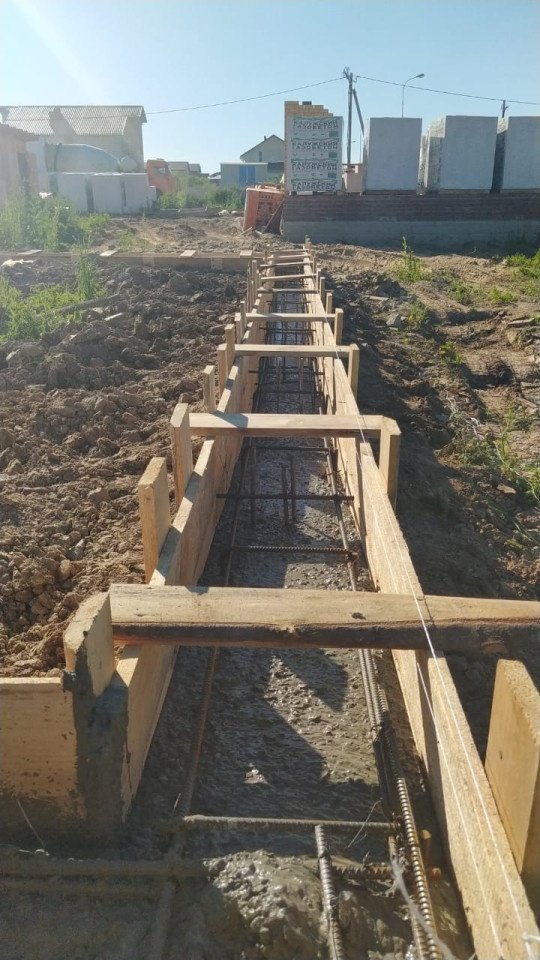

6. Опалубка балки. Её ставят на подсыпку или на опоры, оставляя зазор под висячей балкой. Закладывают гильзы под ввод воды и канализации.
7. Каркас. Вяжут арматуру, соединяют с выпусками свай, выставляют защитный слой 40-50 мм.

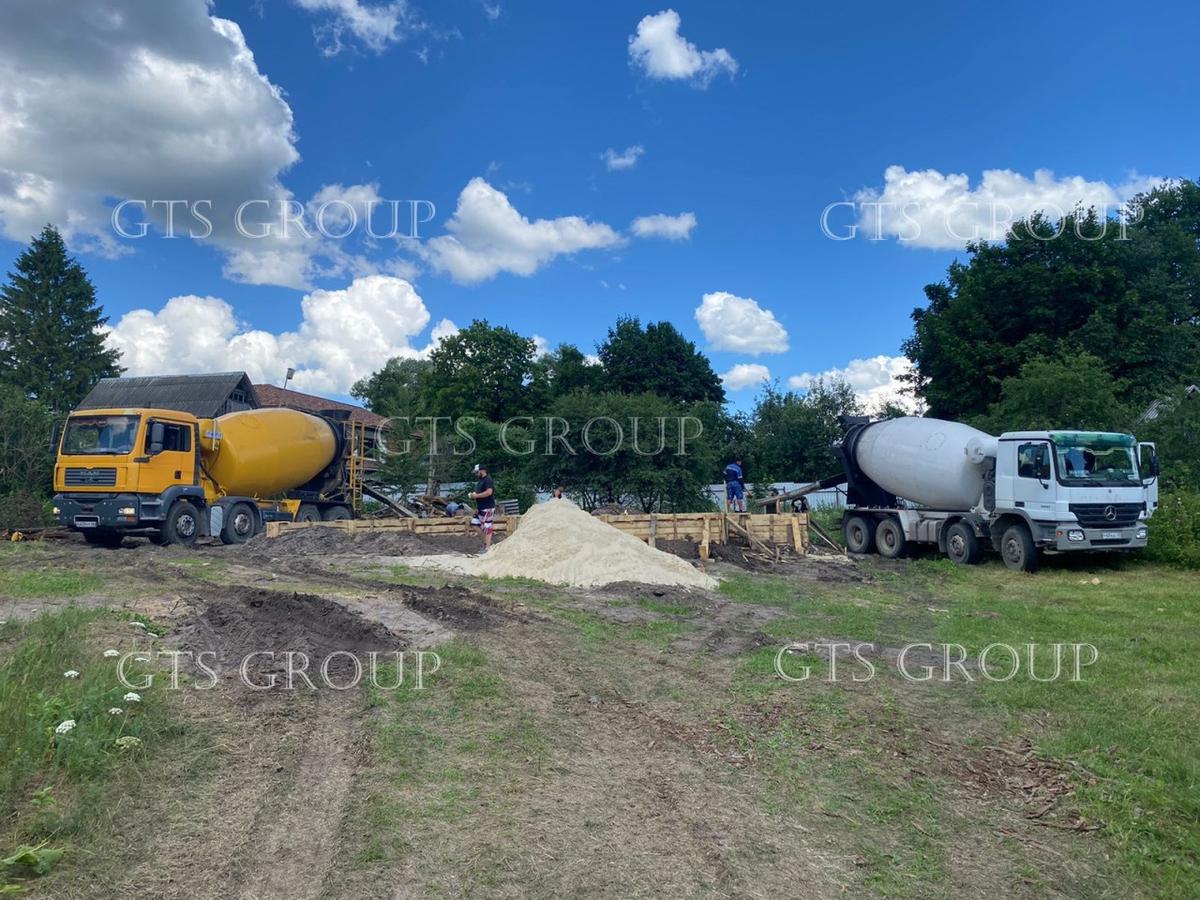

8. Заливка. Балку заливают за один раз, без перерывов, с вибрированием. Бетону нужно 28 суток для проектной прочности, нагружать стенами его начинают обычно через 2-3 недели по рекомендации проекта.
9. Гидроизоляция и утепление. По верху гидроизоляция под первый ряд блоков, боковые грани утепляют, делают отмостку.

Сроки и сезон

Сам фундамент делается быстро, дольше ждут, пока бетон наберёт прочность. Для дома 10 × 10 м график обычно такой.

Удобнее всего делать фундамент с мая по сентябрь. Зимой бурить тоже можно, если промёрзший слой неглубокий, но бетон при минусовой температуре требует противоморозных добавок, прогрева и укрытия, а это заметно удорожает работу. Если фундамент заливают осенью, а стены начинают весной, его нельзя оставлять на зиму на пучинистом грунте с открытыми боками. Как минимум его закрывают утеплителем и засыпают пазухи, чтобы мороз не выдавил сваи.

Полы на свайно-ростверковом фундаменте

Балка держит стены, но не пол. Пол в таком доме делают одним из трёх способов.

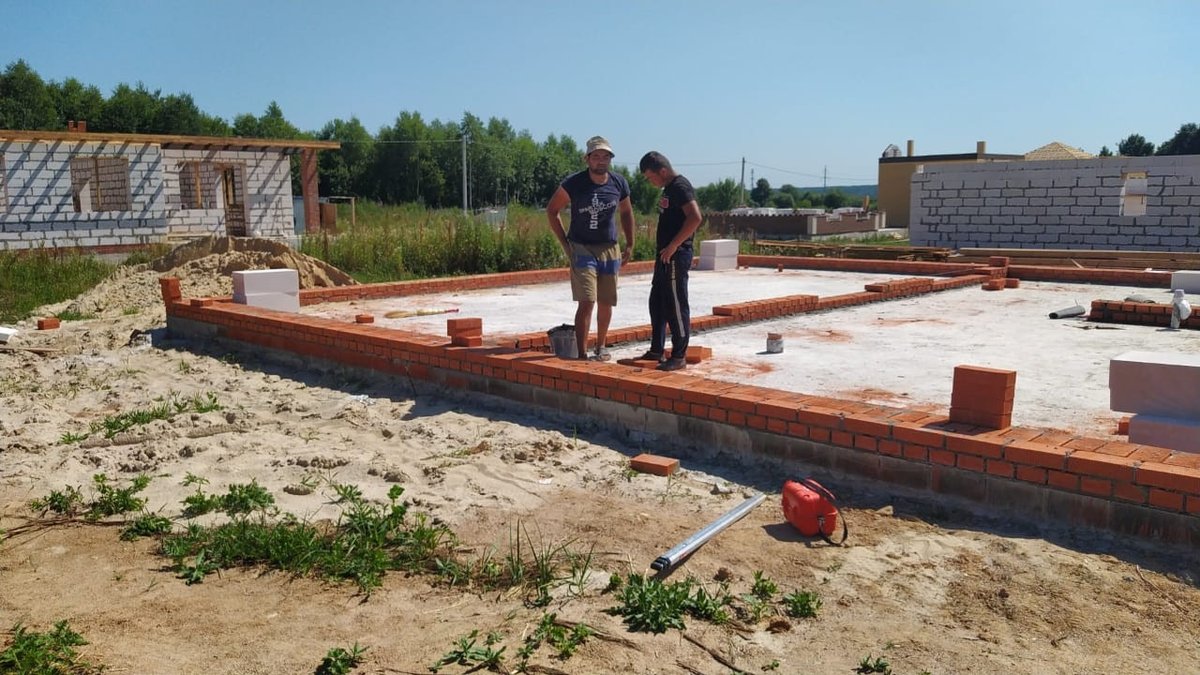

• Плита по грунту. Внутри контура утрамбовывают песок, кладут утеплитель и заливают армированную плиту. Это тёплый и жёсткий пол, по нему удобно делать тёплый пол. На пучинистых грунтах под плитой важны утеплитель и хорошая подсыпка.
• Деревянные балки по фундаменту. Как в каркасном доме, с утеплителем между балками и проветриваемым подпольем. Дешевле, но под водяной тёплый пол нужно продумывать.
• Монолитное или сборное перекрытие. Плиты пустотки или монолит опираются на монолитную балку, под ними проветриваемое пространство. Самый надёжный и самый дорогой вариант.

Утепление и отмостка

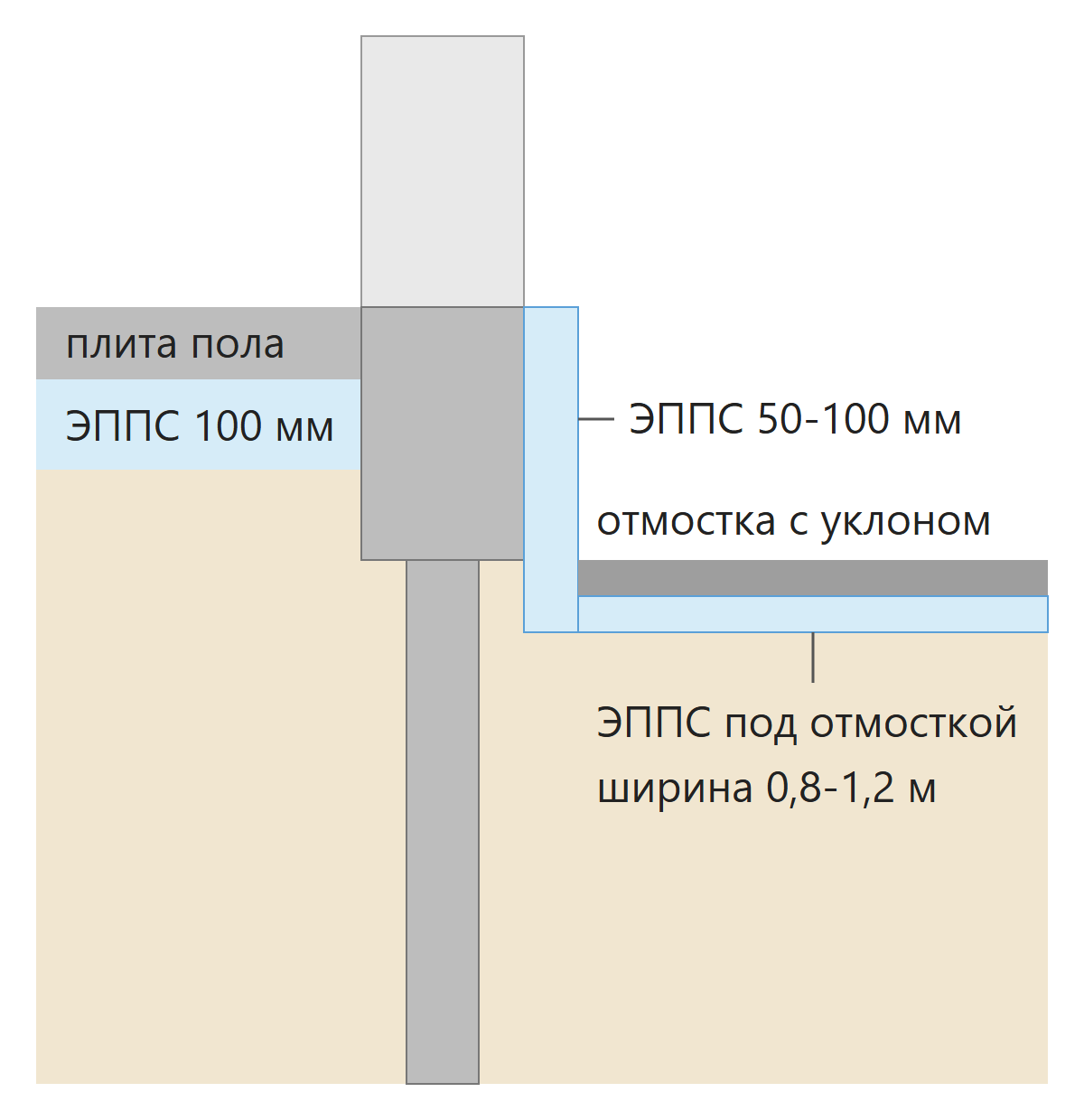

Бетонная балка проводит тепло и в мороз становится холодной полосой по периметру дома. Если его не утеплить, пол у наружных стен будет холодным, а в углах может появиться конденсат. Утепляют его снаружи, по боковой грани, экструдированным пенополистиролом толщиной 50-100 мм. Он не боится влаги и грунта.

Отмостка отводит дождевую воду от фундамента. Её делают шириной 0,8-1,2 м с уклоном от дома. Под ней кладут тот же утеплитель, 50-100 мм. Утеплённая отмостка уменьшает глубину промерзания у дома, и пучение под балкой и плитой пола становится слабее. Висячая балка при этом должна оставаться висячей, зазор под ней не засыпают, а закрывают снаружи цокольной отделкой, которая не передаёт нагрузку.

Цена в Калуге

Посчитаем объёмы для одноэтажного дома 10 × 10 м из газобетона с одной внутренней несущей стеной. Балка идёт под все несущие стены, это 50 погонных метров.

• 19 буронабивных свай диаметром 300 мм длиной 2,5 м, бетона около 3,5 м³.
• Балка 400 × 500 мм, бетона около 10 м³.
• Арматура 12-14 мм на продольные прутки и 8 мм на хомуты, около 0,7-0,9 т вместе с арматурой свай.
• Опалубка, гидроизоляция, утеплитель по фундаменту и под отмостку.

Цена такого фундамента сопоставима с лентой. Ориентир от 10 000 ₽/п.м. ростверка вместе со сваями, плита пола внутри считается отдельно. Для сравнения лента под дом стоит от 9 000 ₽/п.м., монолитная плита от 7 500 ₽/м². Точную сумму даёт смета по геологии, потому что от неё зависят длина и число свай.

Цены ориентировочные, точная смета после расчёта по вашему участку и проекту.

На глине, в низине и при высокой воде

Глина и суглинок под Калугой обычно пучинистые. Зимой вода в них замерзает, грунт увеличивается в объёме и давит на всё, что в нём находится, снизу и с боков. Весной он оттаивает неравномерно. Для фундамента это главный враг, и сваи с висячей балкой как раз уводят опору туда, где грунт уже не замерзает.

На участке в низине, где весной стоит вода, добавляют ещё несколько мер.

• Дренаж вокруг дома или хотя бы с верховой стороны, чтобы талая вода уходила, а не стояла у фундамента.
• Подсыпка внутри контура песком или щебнем выше уровня участка, если пол делают по грунту.
• Обсадная труба в скважинах, иначе вода размывает стенки, и бетон смешивается с грунтом.
• Гидроизоляция сваи и монолитной балки обмазочным составом.

Если геология показала воду ближе 1 м от поверхности и слабый грунт, иногда выгоднее утеплённая плита. Сравнить варианты помогает расчёт по конкретному участку.

Для гаража, бани и пристройки

Такой фундамент подходит не только для дома. Под баню из бруса или бревна балку делают меньшего сечения, под гараж из блоков почти такую же, как под дом. Пристройку к готовому дому на сваях с монолитной балкой ставят отдельно и отделяют от основного дома деформационным швом. Тогда разная осадка старого и нового фундамента не порвёт стену по стыку.

Что проверить заказчику на стройке

Самое важное в этом фундаменте скрыто в земле и в бетоне. Поэтому заказчику полезно быть на участке в трёх точках.

1. После бурения. Глубина скважин по рулетке и уширение, если оно по проекту. Вода в скважине и как с ней справились.
2. Перед заливкой балки. Арматура по проекту, связь выпусков свай с каркасом, защитный слой на фиксаторах, зазор под балкой, гильзы под коммуникации.
3. Во время заливки. Бетон по накладной нужного класса, вибратор работает, заливка без перерывов.

По каждой точке подрядчик составляет акт скрытых работ с фотографиями. Через годы эти бумаги помогут понять, где проходят трубы и как армирован фундамент, если понадобится пристройка или ремонт.

Плюсы, минусы и типичные ошибки

• Балка лежит на пучинистом грунте без зазора. Зимой грунт поднимает её и отрывает от свай.
• Сваи в промерзающем слое. Короткие сваи выдавливает морозом, дом идёт трещинами.
• Нет связи арматуры свай с балкой. Она просто лежит на сваях и может сдвинуться.
• Заливка с перерывом. Холодный шов ослабляет балку.
• Неутеплённый фундамент. Холодная полоса по периметру пола.

Чек-лист

• Геология с глубиной плотного слоя и уровнем грунтовых вод
• Проект с расстановкой свай, длиной, диаметром и армированием
• Сваи ниже 1,3 м, на пучинистом грунте с гладкой обсадкой
• Висячая балка с зазором 100-150 мм
• Арматура свай заведена в балку, защитный слой 40-50 мм
• Заливка балки за один раз с вибрированием
• Утепление фундамента и отмостки, гидроизоляция под стену
