Каркасный дом на винтовых сваях, как сделать обвязку, тёплый пол и цоколь

Каркасный дом и винтовые сваи подходят друг другу почти идеально. Дом лёгкий, а дерево не трескается от небольшой разницы в осадке. Сваи ставят за день, обвязку кладут сразу, и через неделю на участке уже стоит пол первого этажа. Никакой траншеи, бетона и ожидания, пока он наберёт прочность.

Но холодный пол, перекошенные двери и гниющая обвязка у каркасных домов на сваях тоже встречаются. Почти всегда причина в трёх узлах, которые закрываются в первую же неделю стройки и потом не видны. Это обвязка на сваях, пирог пола над подпольем и цоколь. Для Калужской области, где грунт промерзает примерно на 1,3 метра, у каждого из них есть свои размеры и правила.

Почему каркас и винтовые сваи подходят друг другу

Метр стены каркасного дома весит в несколько раз меньше метра стены из газобетона. Вся нагрузка от одноэтажного дома 8×8 вместе со снегом и мебелью укладывается в несколько десятков тонн, и её спокойно держат 16-20 винтовых свай. Дерево прощает разницу в осадке соседних опор в пару миллиметров, газобетон бы от неё треснул.

• Скорость. Сваи под дом закручивают за один-два дня и нагружают сразу. Каркас можно начинать через несколько дней после начала работ на участке.
• Сезон. Сваи ставят почти круглый год, мокрых процессов нет.
• Участок. Склон, торф, высокие грунтовые воды, всё это для свай не препятствие. Лента на таком участке обходится заметно дороже.
• Цена. Под лёгкий дом сваи с обвязкой обычно дешевле ленты и тем более плиты.

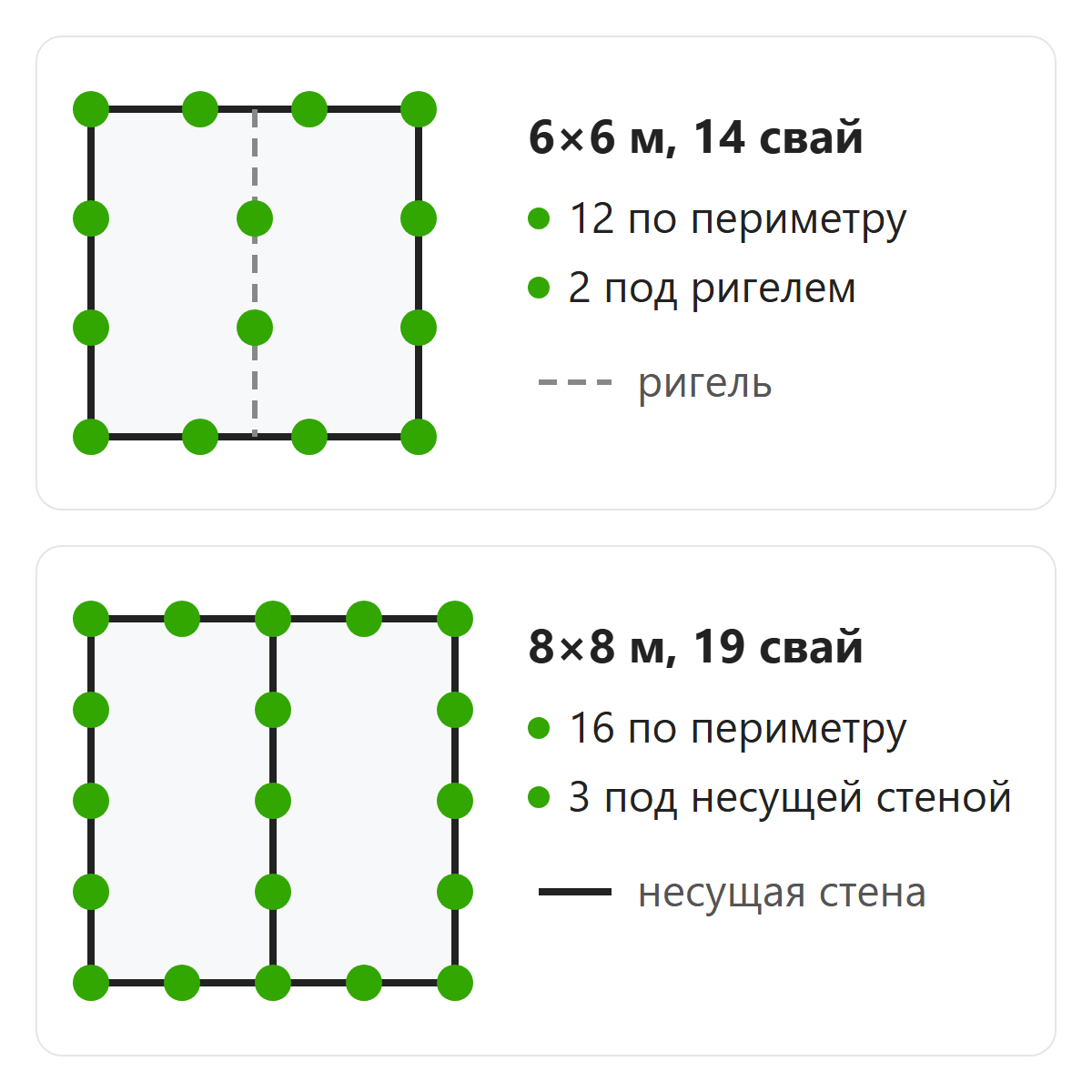

Сколько свай нужно под каркасный дом 6×6 и 8×8

Сваи ставят под всеми углами, на пересечениях несущих стен и с шагом не больше 2 метров между ними. Для дома без внутренней несущей стены добавляют ряд свай под ригель, балку, которая держит середину пролёта пола.

Отдельные сваи ставят под печь или камин, под лестницу на второй этаж или мансарду, под крыльцо. Эти нагрузки сосредоточены в одной точке, обвязка их не распределит.

Какие сваи брать

Под жилой каркасный дом берут сваи диаметром 89 или 108 мм со стенкой от 4 мм и лопастью 250-350 мм. Под двухэтажный дом и под углы с большой нагрузкой лучше 108 мм. Сваи 57 и 76 мм рассчитаны на заборы, беседки и лёгкие террасы.

Длину подбирают по пробному закручиванию. Лопасть должна уйти ниже глубины промерзания, это около 1,3 метра в суглинках и до 1,7 метра в песках, и встать в плотный грунт. Обычно это сваи 2,5-3 метра. Подробно о видах свай, расчёте и глубине в статье о свайном фундаменте.

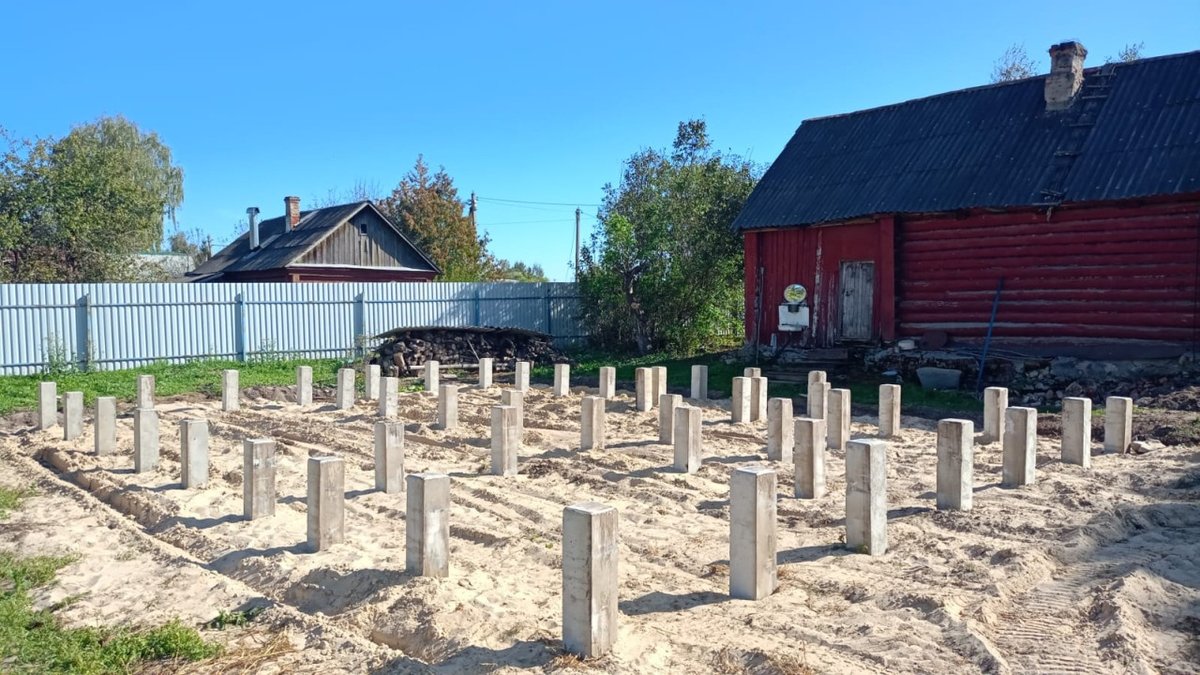

После закручивания все сваи режут в одну отметку по нивелиру, полость заливают бетонным раствором и приваривают оголовки. Надземную часть сваи до оголовка красят, она ржавеет быстрее всего.

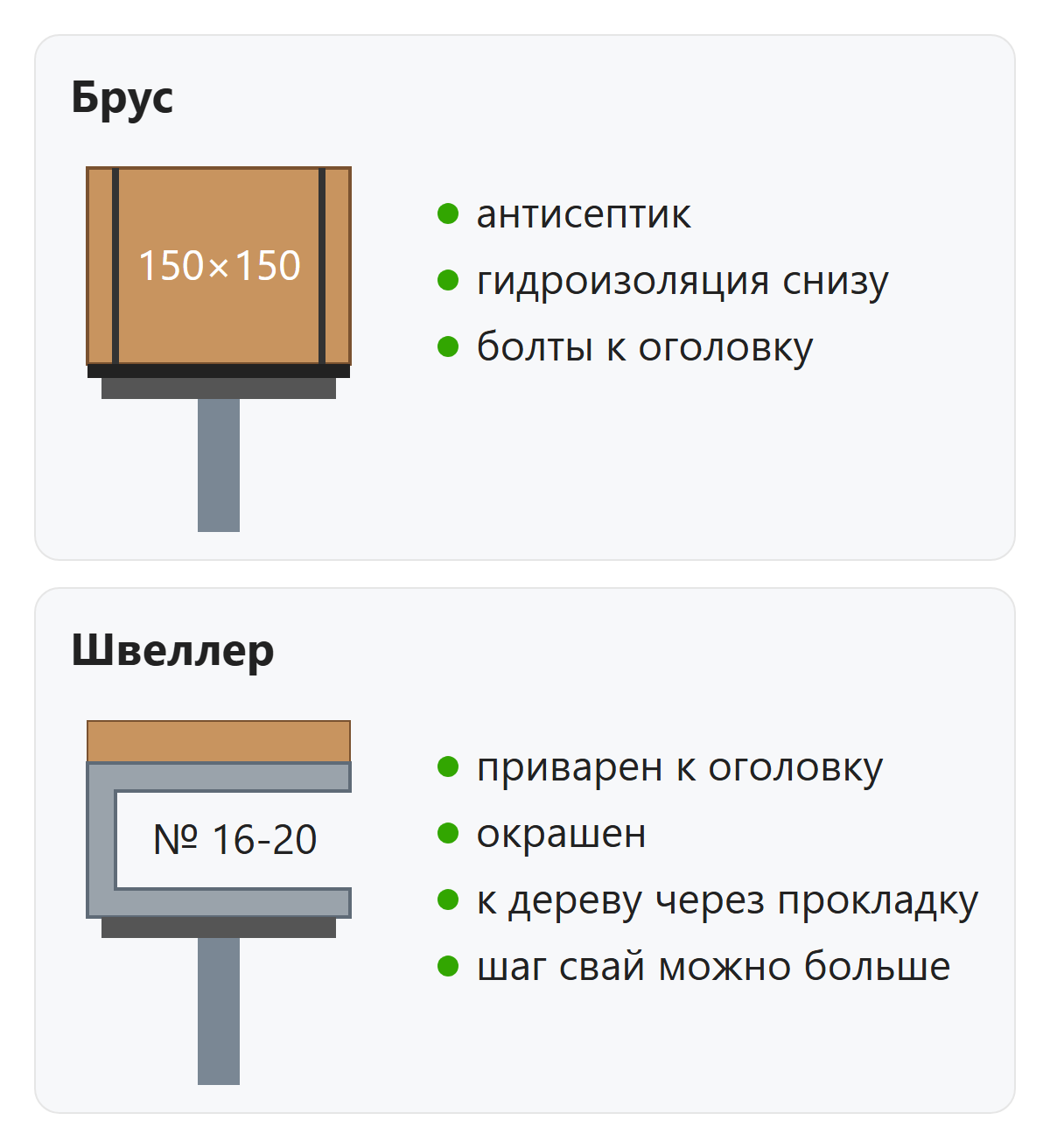

Обвязка, брус или швеллер

Обвязка это первый горизонтальный пояс дома, который лежит на сваях и связывает их между собой. На неё опираются балки пола и стойки каркаса. Если обвязка прогибается между сваями или гниёт, вместе с ней едет весь дом.

Обвязка из бруса

Самый частый вариант. Брус 150×150 или 200×200 мм камерной сушки, обработанный антисептиком. Под брус на оголовок кладут гидроизоляцию, рулонный материал или резиновую прокладку, чтобы дерево не касалось металла. На металле выпадает конденсат, и без прокладки брус гниёт в этом месте за несколько лет.

Брус крепят к оголовку болтами или глухарями через отверстия в пластине оголовка. Углы соединяют в лапу или в полдерева и стягивают нагелями или болтами. Стыки бруса по длине делают только над сваей, а не в пролёте.

Обвязка из швеллера

Швеллер № 16-20 приваривают к оголовкам, стыки варят сплошным швом. Металл жёстче дерева, поэтому шаг свай можно увеличить до 2,5-3 метров. Швеллер не гниёт, но его обязательно красят, а деревянную обвязку каркаса кладут на него через ту же гидроизоляционную прокладку.

Металлическую обвязку выбирают для больших домов, двухэтажных каркасов и там, где хочется меньше свай. Для одноэтажного дома 6×6 или 8×8 брус проще и дешевле.

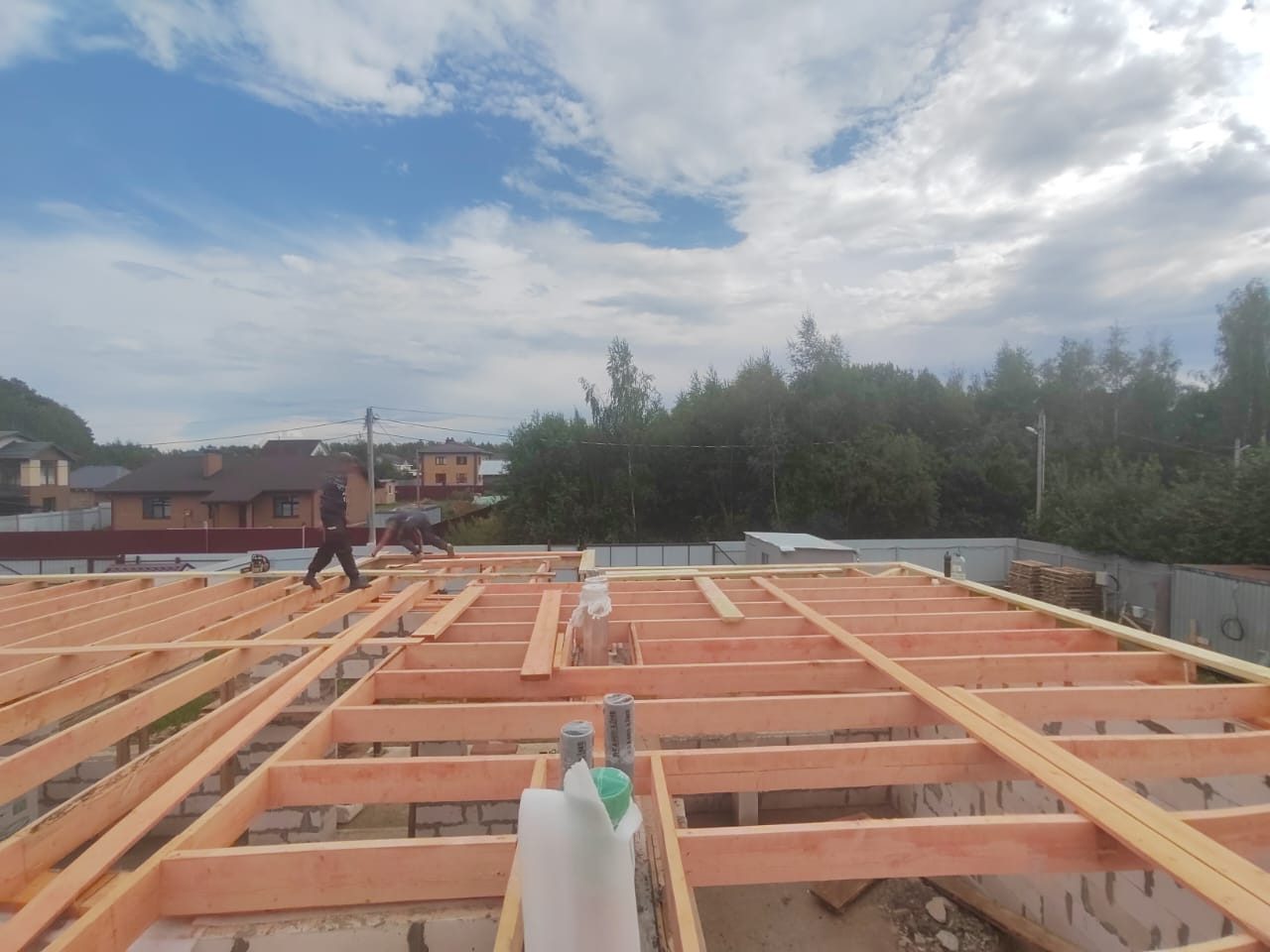

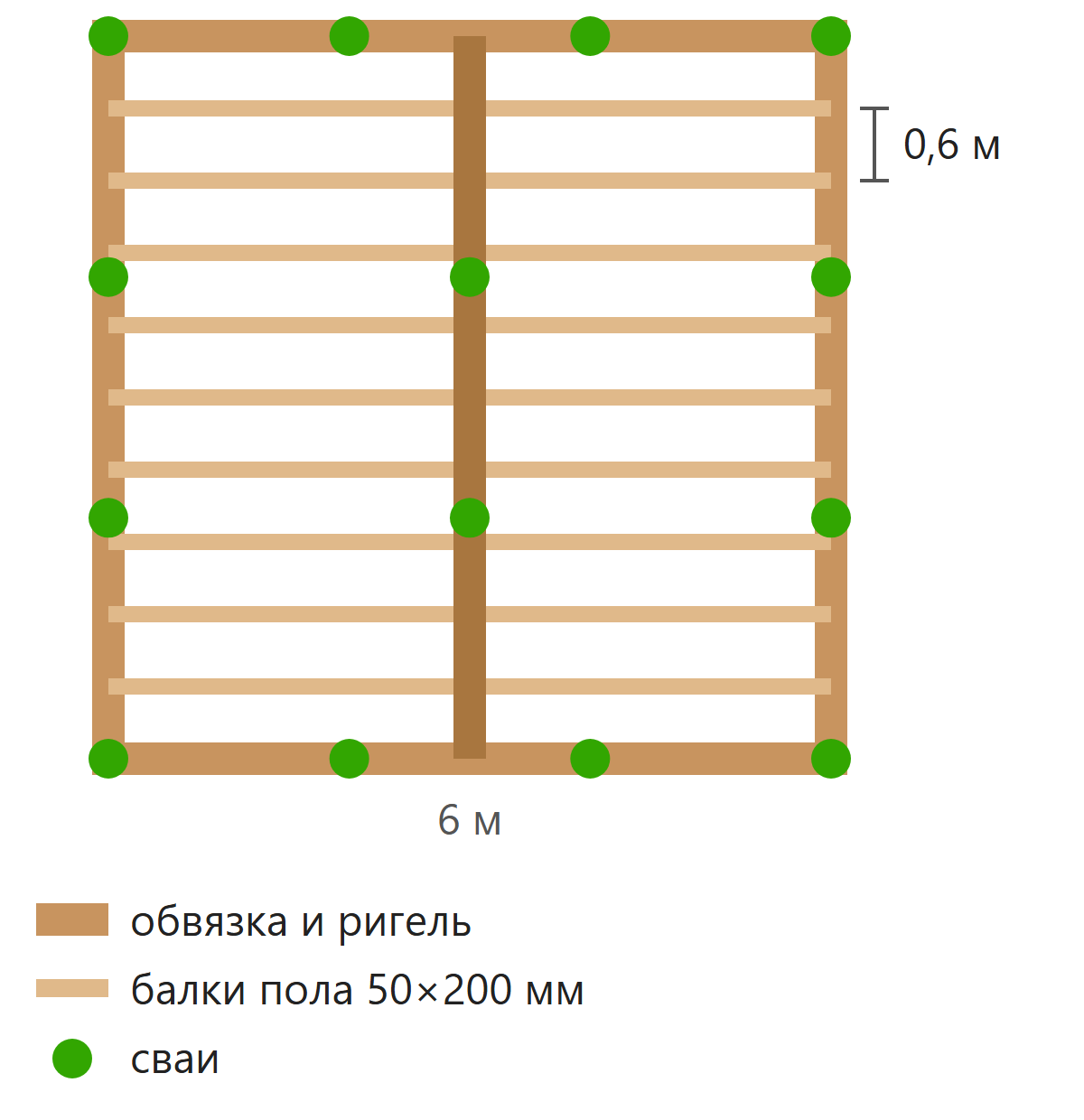

Балки пола и ригель

На обвязку опираются балки пола первого этажа. Их сечение зависит от пролёта, то есть от расстояния между опорами, и от шага балок.

Таблица ориентировочная, для жилого дома с обычной нагрузкой. Точное сечение даёт расчёт по проекту, особенно если на полу будет тяжёлая ванна, печь или бильярд. Шаг 600 мм выбран не случайно, под него выпускают плиты утеплителя, и они встают между балками без подрезки.

Балки крепят к обвязке на металлические опоры или уголки, а не просто гвоздями сверху. Ригель, если он нужен, лежит на своём ряду свай и делит длинный пролёт пополам. Тогда хватает балок меньшего сечения, а пол не пружинит.

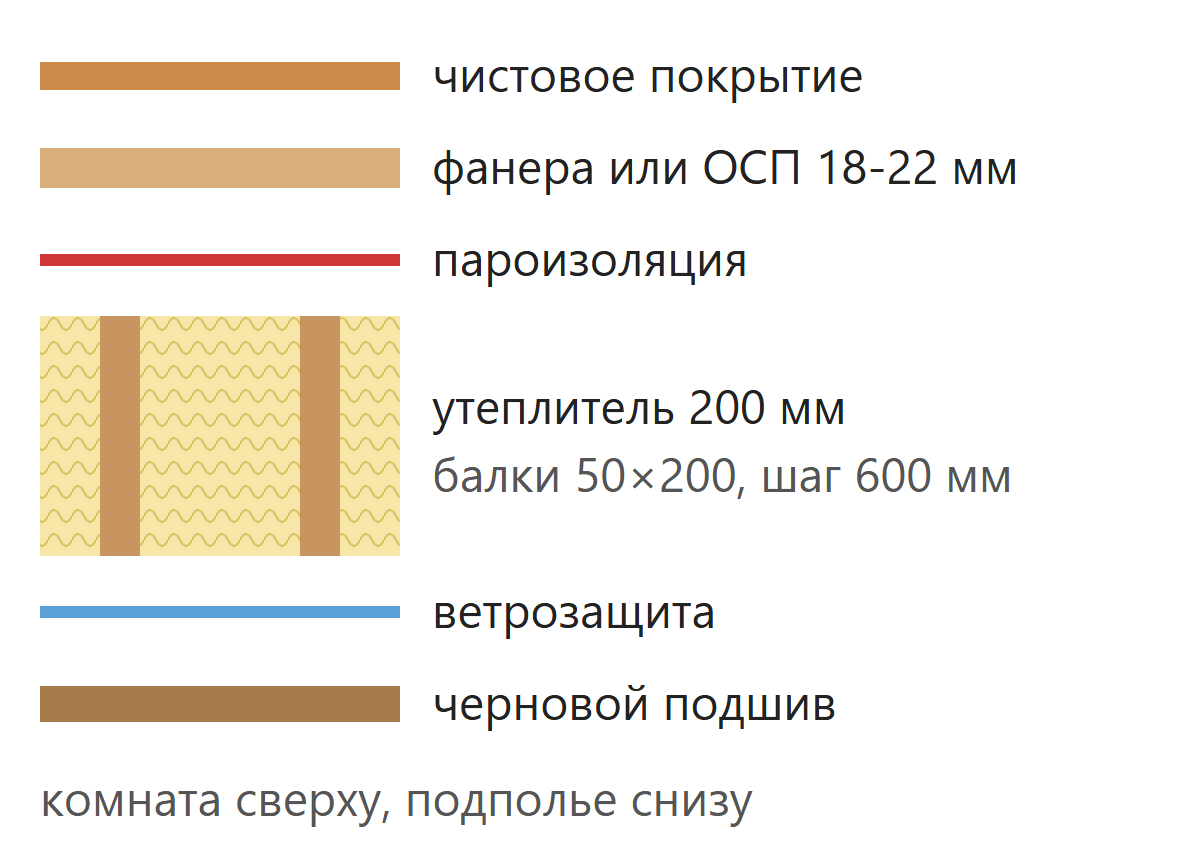

Пирог пола над подпольем

Пол каркасного дома на сваях это самая большая холодная поверхность после крыши. Под ним улица, ветер и зимний мороз. Если сделать пол тонким, ноги будут мёрзнуть при любом котле.

1. Черновой подшив снизу балок. Доска или влагостойкая плита по черепным брускам. Он держит утеплитель снизу. Если подполье открыто для мышей, под подшив кладут металлическую сетку с мелкой ячейкой.
2. Ветрозащитная мембрана поверх подшива. Она не даёт ветру из подполья продувать утеплитель, но выпускает из него влагу.

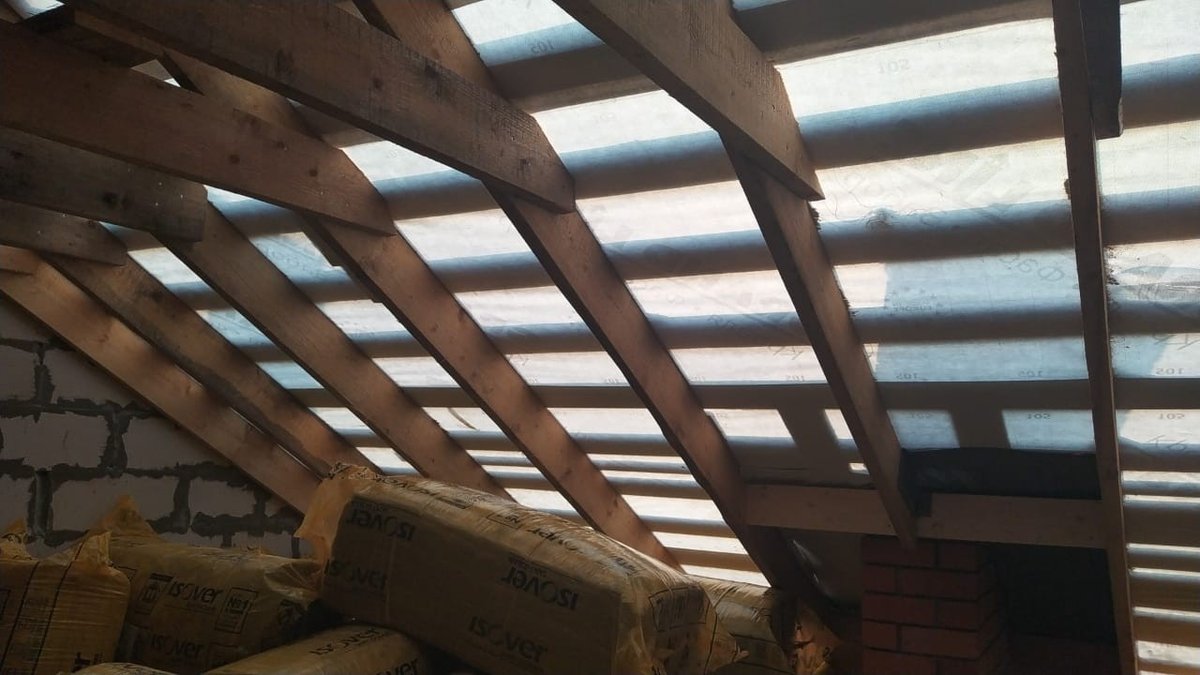

3. Утеплитель между балками. Для дома круглый год 200 мм минеральной ваты, для летней дачи хватает 100-150 мм. Вату берут плитами, а не рулоном, плиты не сползают.
4. Пароизоляция сверху утеплителя, с проклейкой швов скотчем. Тёплый влажный воздух из дома не должен попасть в утеплитель.
5. Черновой пол из фанеры или ОСП 18-22 мм по балкам, иногда с контррейкой для вентилируемого зазора.
6. Чистовое покрытие, ламинат, доска, плитка. Под плитку и тёплый пол основание делают жёстче.

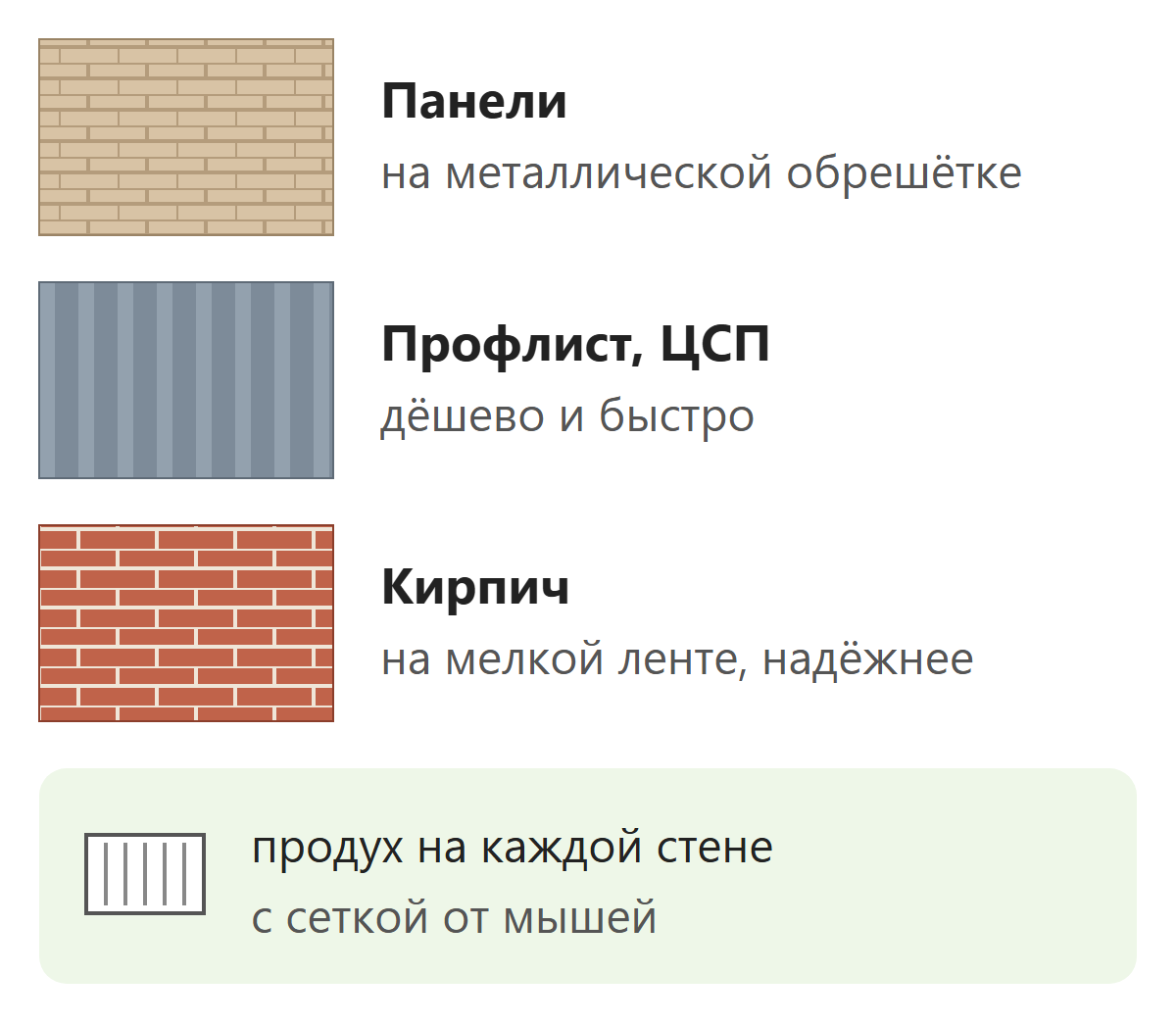

Чем закрыть цоколь

Цоколь закрывает подполье от ветра и снега и делает дом законченным. Без него даже хорошо утеплённый пол работает хуже, а под домом зимой наметает сугробы.

• Цокольные панели под камень или кирпич на металлической обрешётке, закреплённой на сваях и обвязке. Самый частый вариант, быстро и аккуратно.
• Профлист или ЦСП. Дешевле всего. ЦСП потом штукатурят или красят, профлист оставляют как есть.
• Кирпич в полкирпича на мелкой ленте между сваями. Дороже и тяжелее, зато выглядит как настоящий фундамент и служит дольше всех.

Обшивку не доводят до земли вплотную, оставляют пару сантиметров, иначе её выдавит пучением. Если хочется, чтобы подполье было теплее, изнутри цоколь утепляют ЭППС, но продухи всё равно нужны. Без них в подполье копится влага, и отсыревают балки пола.

Продухи делают в каждой стене, напротив друг друга, чтобы был сквозной ток воздуха. Отверстия закрывают решёткой с сеткой от мышей. Под домом грунт выравнивают и отсыпают щебнем или делают отмостку, чтобы вода с крыши не стояла лужей под полом.

Пример, сколько материала уходит на фундамент и пол дома 8×8

Возьмём одноэтажный каркасный дом 8×8 метров с одной продольной несущей стеной посередине. Сваи 108 мм длиной 2,5 метра, обвязка из бруса 150×150, балки 50×200 с шагом 600 мм, утеплитель пола 200 мм. Объёмы округлены, для понимания масштаба.

Всё это, от свай до чернового пола, бригада делает примерно за неделю. Потом на готовой платформе собирают стены. Цифры наглядно показывают, почему на полу нельзя экономить. Утеплитель и плёнки здесь стоят меньше, чем сваи, а от них зависит, будет ли в доме тепло.

Как каркас встаёт на обвязку

Почти все каркасные дома в средней полосе собирают по платформенной технологии. Сначала на обвязке и балках делают готовый пол первого этажа, платформу. Стены собирают на ней лёжа, обшивают с одной стороны и поднимают в вертикальное положение. Так быстрее и точнее, чем выставлять каждую стойку на весу.

• Нижняя обвязка стены ложится на черновой пол над обвязкой фундамента и крепится к балкам и обвязке насквозь.
• Стойки из доски 50×150 или 50×200 ставят с шагом 600 мм, чтобы между ними встал утеплитель той же ширины.
• Верхняя обвязка связывает стойки сверху, на неё ложатся балки перекрытия или стропила.
• Жёсткость дают обшивка из ОСП и раскосы. Без них каркас может сложиться, как спичечный коробок.

Отсюда понятно, почему так важна ровная обвязка на сваях. Если она легла с перепадом в пару сантиметров, этот перепад повторят платформа, стены и стропила, а исправлять его потом подкладками приходится по всему дому.

Как защитить дерево обвязки и пола

Нижние деревянные элементы каркасного дома на сваях живут в самых тяжёлых условиях. Рядом земля, сырость подполья, перепады температуры. Чтобы они служили столько же, сколько дом, их защищают с нескольких сторон.

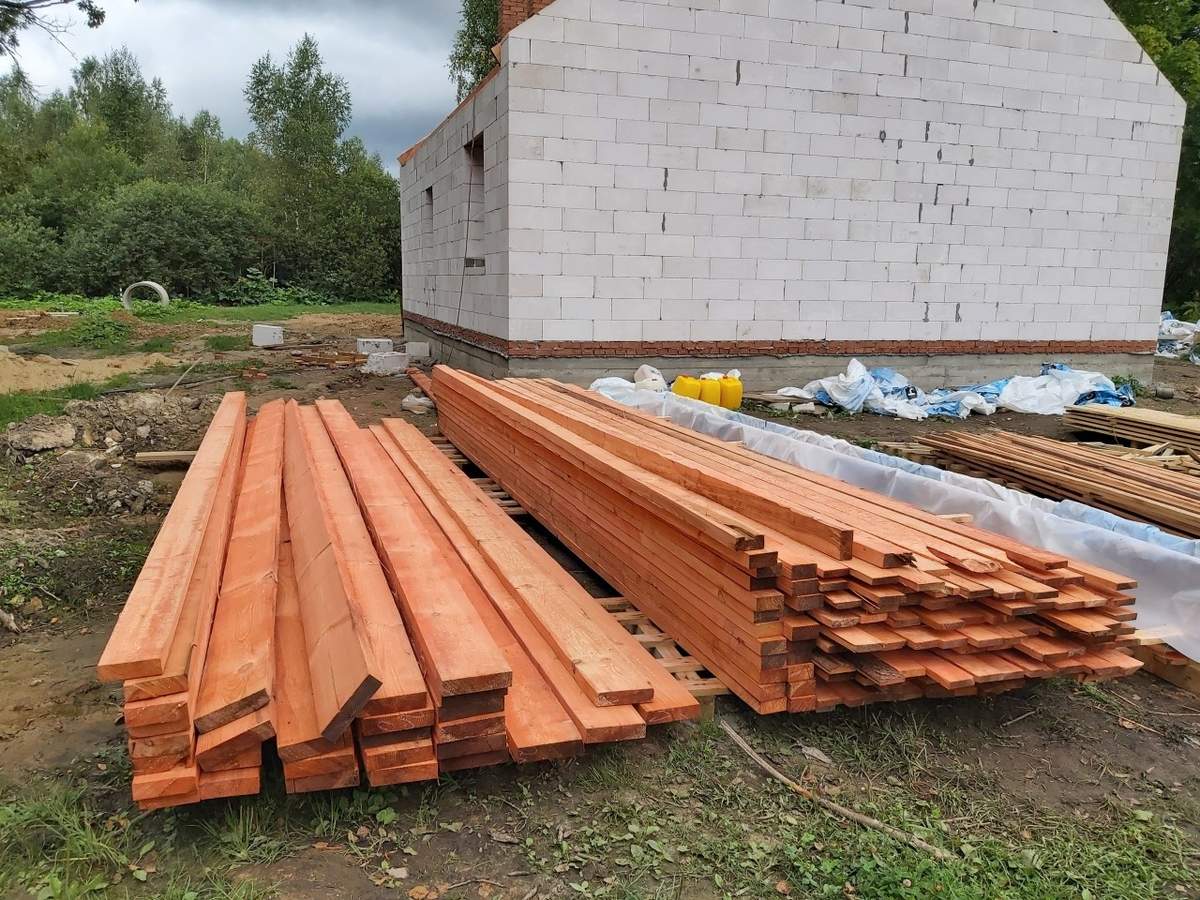

• Сушка. Брус и доска камерной сушки, влажность около 15-20%. Сырой лес сохнет уже в доме, ведётся и трескается.
• Антисептик. Обвязку, балки и подшив пропитывают глубоко проникающим антисептиком, торцы и места врезок обрабатывают отдельно, через них дерево впитывает воду быстрее всего.
• Отсечка от металла и земли. Гидроизоляция между оголовком и брусом, обвязка не ниже 40 см от земли.
• Проветривание. Продухи в цоколе и сухая отсыпка под домом. Влажность в подполье, а не сам мороз, губит дерево быстрее всего.
• Защита от огня. Огнебиозащитные составы дают дереву оба свойства сразу. Особенно это важно рядом с котлом, печью и дымоходом.

Можно ли сделать тёплый пол в каркасном доме на сваях

Можно, но не так, как в доме на плите. Водяной тёплый пол в бетонной стяжке для деревянного перекрытия тяжёл, а стяжка на деревянном основании трескается при малейшем прогибе. Поэтому в каркасных домах используют лёгкие варианты.

• Водяной пол в сухой системе. Трубы укладывают в профилированные плиты или пазы с алюминиевыми пластинами, сверху гипсоволокно или фанера и покрытие.
• Электрический пол. Плёночный под ламинат или кабельный в тонкий клеевой слой под плитку.
• Обычные радиаторы. При хорошо утеплённом полу он и так тёплый, а тёплый пол оставляют только в санузле.

Под любой тёплый пол основание делают жёстче, балки ставят чаще или берут сечение больше. А утеплитель под ним точно не меньше 200 мм, иначе половина тепла уходит в подполье.

Терраса и крыльцо

Террасу и крыльцо ставят на свои сваи, а не на консоли обвязки дома. Нагрузка у них другая, и садятся они иначе. Между настилом террасы и стеной дома оставляют зазор, а сам настил делают с небольшим уклоном от дома, чтобы дождевая вода не текла к стене.

Высоту обвязки террасы выводят так, чтобы настил был на 3-5 см ниже уровня пола дома. Тогда вода не затекает под дверь, а ступенька между домом и террасой почти не чувствуется. Под ступени крыльца тоже закручивают пару свай, иначе через пару зим крыльцо отходит от дома.

Вода и канализация через подполье

Трубы в каркасный дом на сваях заходят через подполье, где зимой мороз. Трубу от скважины ведут ниже глубины промерзания, а под домом поднимают вертикально в утеплённой гильзе с греющим кабелем. Канализацию выводят с уклоном и тоже утепляют до ухода в грунт. Ввод закладывают до того, как закрыли пол и цоколь. Подробнее об этом узле в статье о доме на сваях.

Сроки и порядок работ

Для одноэтажного каркасного дома около 60-80 м² фундамент и пол обычно идут в таком порядке.

1. Разметка и пробное закручивание. Полдня.
2. Закручивание свай, обрезка, бетон внутрь, оголовки. Один-два дня.
3. Обвязка. Один-два дня для бруса, чуть дольше для сварной.
4. Балки пола, подшив, ветрозащита, утеплитель, пароизоляция, черновой пол. Три-пять дней.
5. Каркас стен и крыша. Несколько недель в зависимости от размера дома и бригады.
6. Цоколь. Обычно после кровли, когда дом уже нагружен. Один-два дня.

Цоколь стоит делать после того, как дом встал под кровлю. Сваи к этому времени получают полную нагрузку, и если какая-то сядет, это видно до того, как всё закрыто обшивкой.

Каркас на сваях на склоне и мокром участке

На ровном сухом участке каркасный дом можно поставить и на мелкую ленту. Сваи выигрывают там, где с лентой начинаются сложности.

• Склон. Сваи со стороны низа участка просто выходят выше. Перепад в метр не требует ни подпорных стен, ни отсыпки, всё уходит в высоту цоколя. Под домом получается сухое подполье, где удобно хранить садовый инвентарь.
• Высокие грунтовые воды. Лента на таком участке стоит в воде, её нужно гидроизолировать и дренировать. Сваи проходят мокрый слой, а пол дома остаётся над землёй.
• Торф. Торф сжимается под нагрузкой, лента на нём садится неравномерно. Сваи проводят сквозь торф до минерального грунта, иногда это 4-6 метров, и закручивают более длинные или наращивают.
• Участок, который весной подтапливает. Высоту обвязки поднимают выше уровня весенней воды, а подполье проветривают сильнее.

На таких участках пробное закручивание обязательно в нескольких точках. Разница в длине свай между верхом и низом склона бывает больше метра.

Как ухаживать за фундаментом и подпольем

Каркасный дом на сваях почти не требует обслуживания, но раз в год в подполье стоит заглянуть. Через смотровое окно в цоколе или снятую панель видно всё самое важное.

• Сваи. Нет ли ржавчины на надземной части, не отслоилась ли краска. Подкрасить проще, чем менять сваю.
• Обвязка и балки. Нет ли тёмных пятен, плесени, мягкой древесины под ножом. Это первые признаки сырости.
• Подшив и ветрозащита. Целы ли, нет ли следов мышей.
• Вода под домом. После дождя и весной под полом не должно стоять луж. Если стоят, нужен водоотвод или подсыпка.
• Продухи. Открыты ли, не забиты ли листьями. На зиму их не закрывают наглухо, иначе в подполье копится влага.

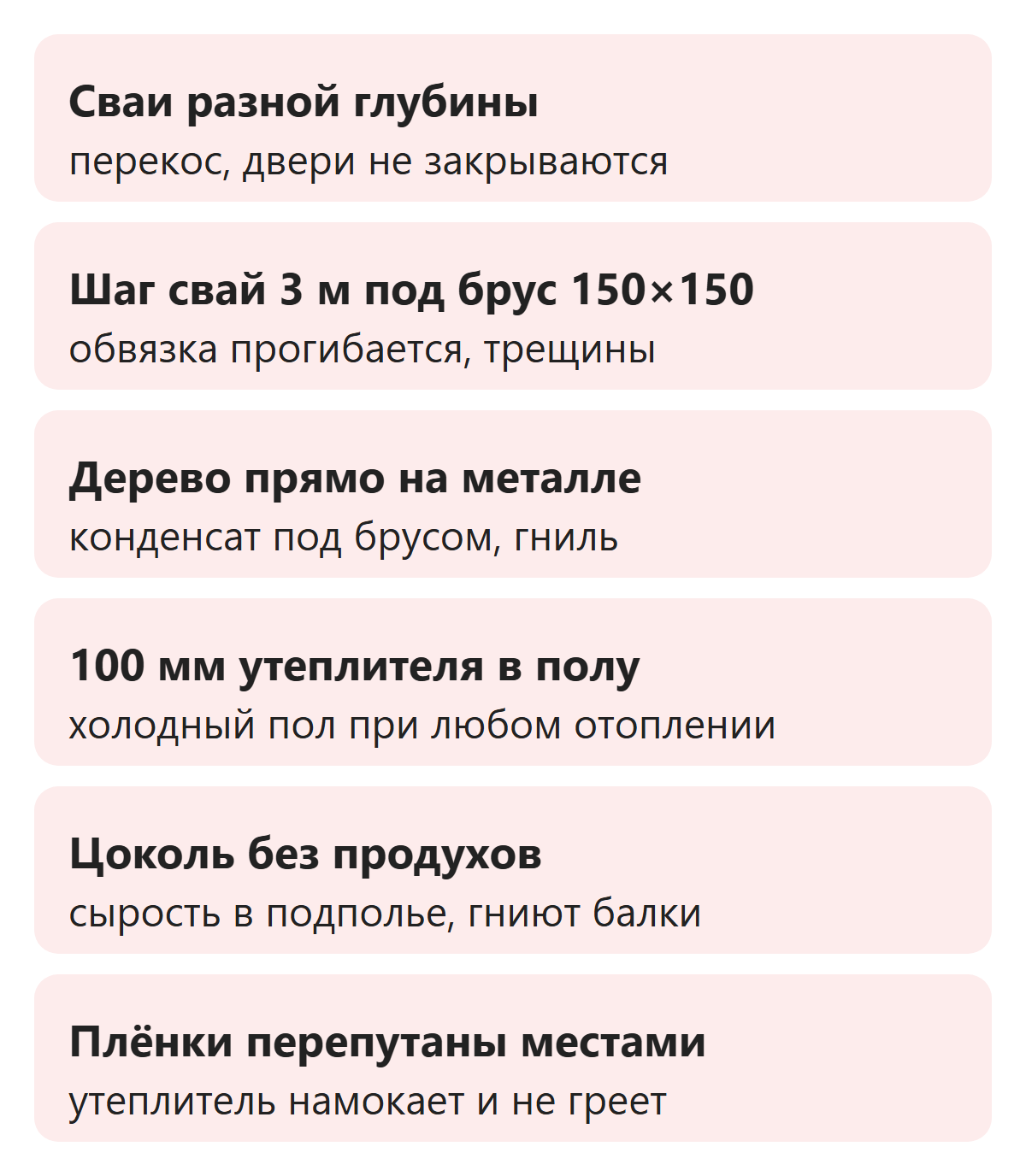

Типичные ошибки

• Сваи разной глубины. Без пробного закручивания часть свай стоит в мягком слое и садится. Двери и окна перекашивает.
• Слишком большой шаг свай. Брус 150×150 на пролёте 3 метра прогибается, по отделке идут трещины.
• Дерево прямо на металле. Конденсат на оголовке, и брус гниёт снизу.
• Тонкий утеплитель в полу. 100 мм хватает для летней дачи, но не для зимы.
• Перепутаны плёнки. Пароизоляция снизу запирает влагу в вате.
• Глухой цоколь без продухов. Сырость в подполье, плесень и гниль балок.
• Сырой пиломатериал. Доска естественной влажности сохнет уже в доме, балки ведёт, пол скрипит.

Чек-лист приёмки

• Акт с глубиной каждой сваи, сваи вертикальны, оголовки на одной отметке.
• Полость свай залита бетоном, надземная часть окрашена.
• Между обвязкой и металлом гидроизоляция, брус антисептирован.
• Стыки обвязки только над сваями, углы стянуты.
• Балки на опорах или уголках, шаг как в проекте.
• Ветрозащита снизу утеплителя, пароизоляция сверху, швы проклеены.
• Утеплитель лежит плотно, без щелей между плитами и балками.
• Вводы воды и канализации утеплены до закрытия пола.
• В цоколе продухи с сеткой на каждой стороне.

Сколько стоит каркасный дом на винтовых сваях

Фундамент на винтовых сваях с обвязкой стоит в Калуге примерно так.

Цены ориентировочные, точная смета после расчёта по вашему проекту и пробного закручивания свай. Сравнить материалы и фундаменты для своего дома можно в калькуляторе стоимости.
