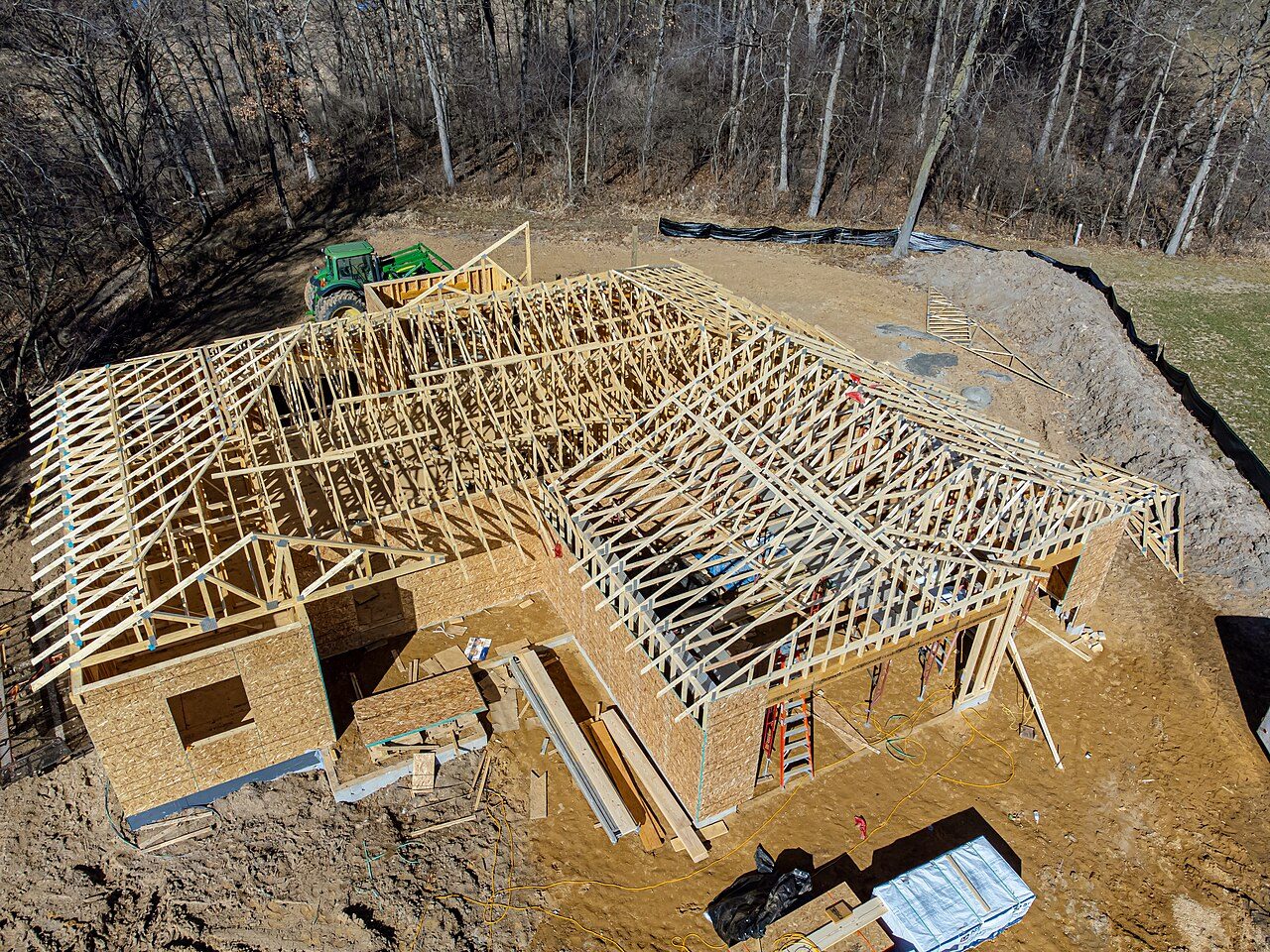

Каркас дома от фундамента до отделки, технологии, слои стены и сроки

Каркас дома собирают из сухой строганой доски, как скелет, а потом наполняют утеплителем и закрывают плитами и плёнками. Поэтому каркасный дом строится быстро. Коробку с крышей и окнами на одноэтажный дом площадью 100-120 м² ставят за 4-8 недель, и отделку можно начинать сразу, без года ожидания, как у сруба.

Но у каркаса другая особенность. Его тепло и долговечность держатся не на толщине стены, а на том, насколько аккуратно собран каждый слой. Ниже разберём, чем отличаются платформенная и стоечно-балочная технологии, из чего делать каркас, как устроен пирог стены, по каким этапам идёт стройка, какие нормы стоит знать и какие ошибки встречаются чаще всего. Цифра для Калужской области такая. Норма теплозащиты стены около 3,1 м²·°C/Вт, а каркас с 200 мм минеральной ваты даёт около 4,5, то есть с запасом.

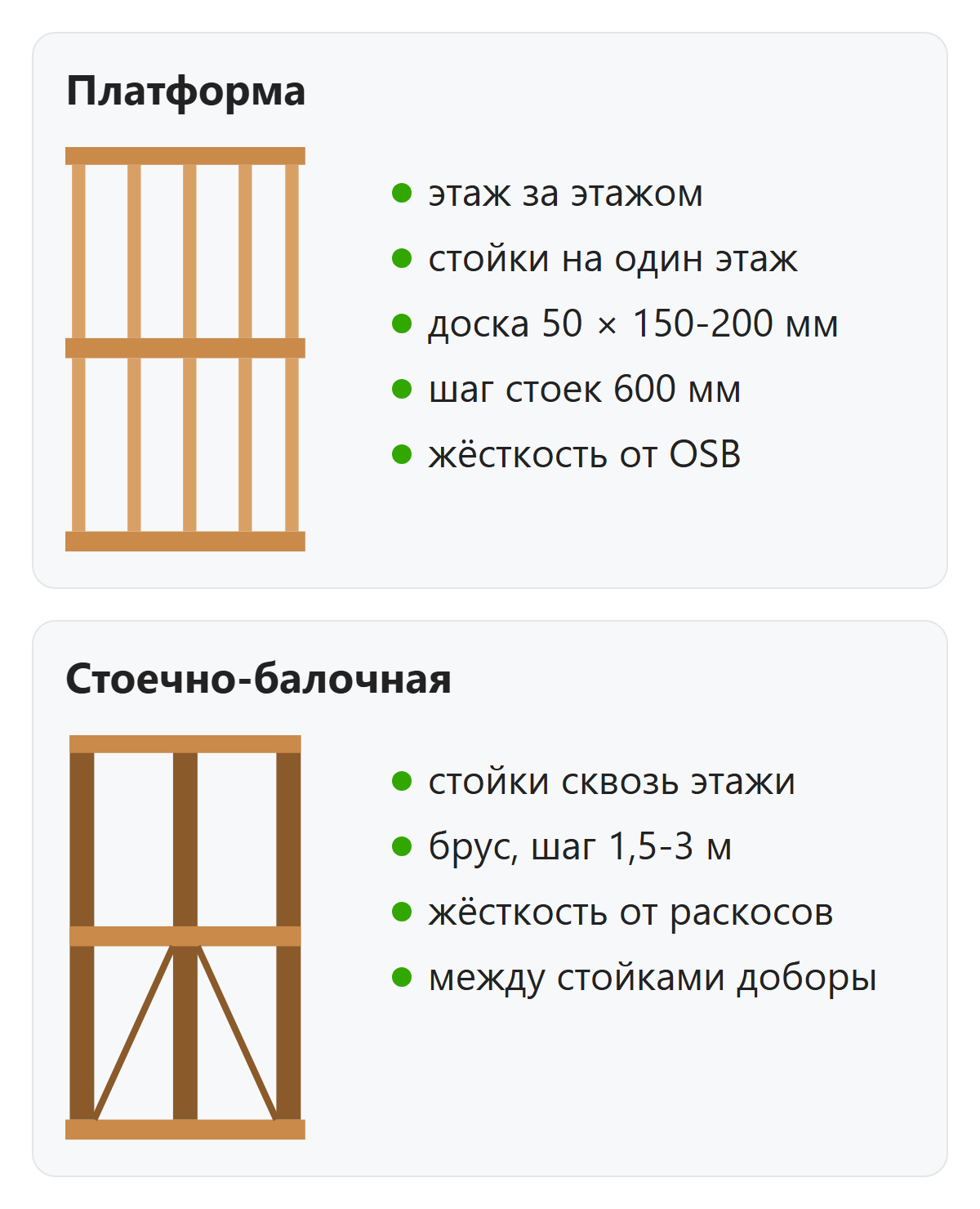

Платформа или стоечно-балочный каркас

Слово «каркасник» объединяет несколько технологий. В частном строительстве у нас встречаются две.

Платформенная технология

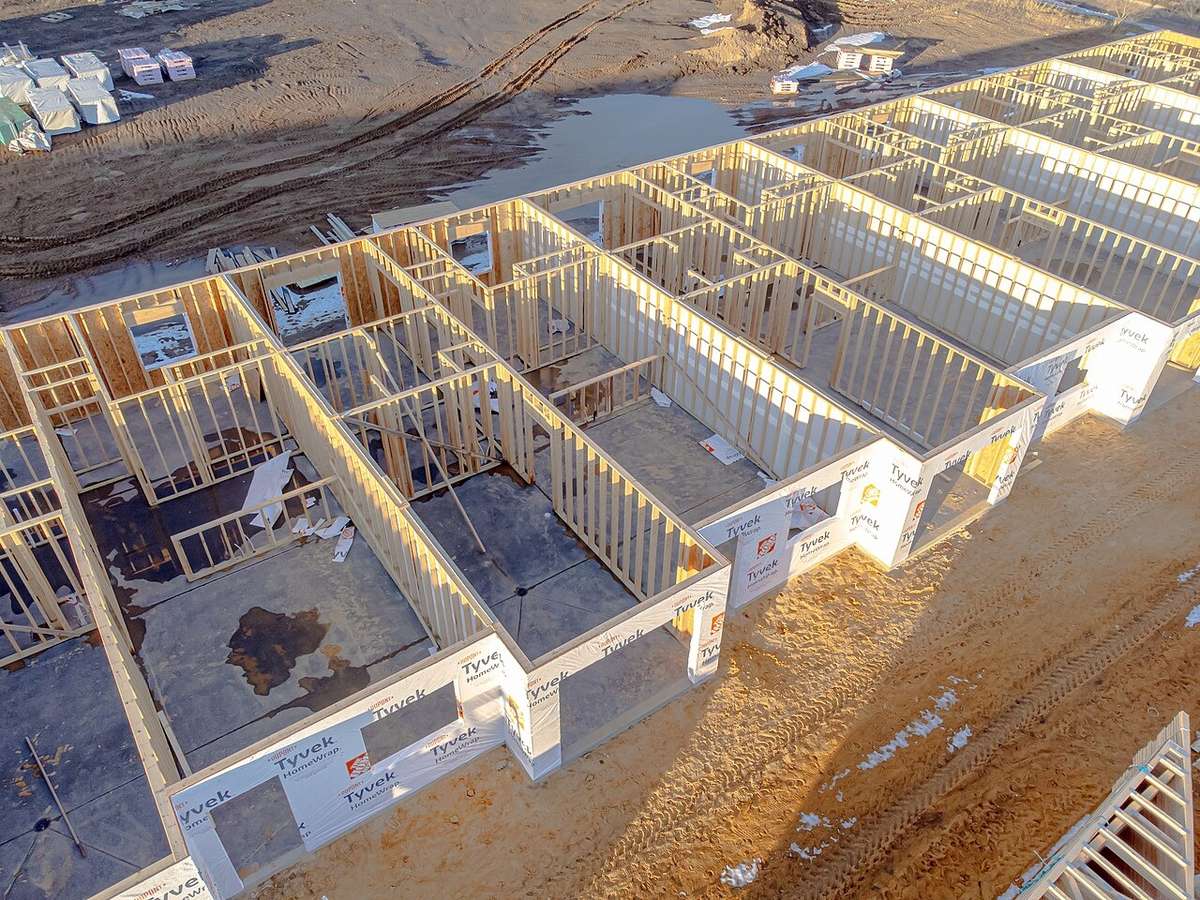

Сначала собирают пол первого этажа, это и есть платформа. На ней прямо на полу собирают стены из доски 50 × 150 мм с шагом стоек 600 мм, поднимают и ставят на место. Потом перекрытие, которое становится платформой для второго этажа, и так далее. Жёсткость стенам даёт обшивка из плит OSB, а не раскосы.

Технология быстрая и понятная, в ней мало сложных узлов, а доска стандартных размеров есть на любом складе. Именно так строят большинство каркасных домов для постоянного проживания в средней полосе.

Стоечно-балочная система

Основа это толстые стойки из бруса, часто клеёного, с шагом 1,5-3 м, которые проходят на всю высоту дома, и балки между ними. Жёсткость дают раскосы и точно сделанные узлы. Между стойками ставят доборы и утеплитель. Так строят дома с большими окнами в пол и открытыми пространствами, где брус оставляют видимым в интерьере. Это дороже и сложнее в работе, нужны точные соединения.

Каркас из бруса или из доски

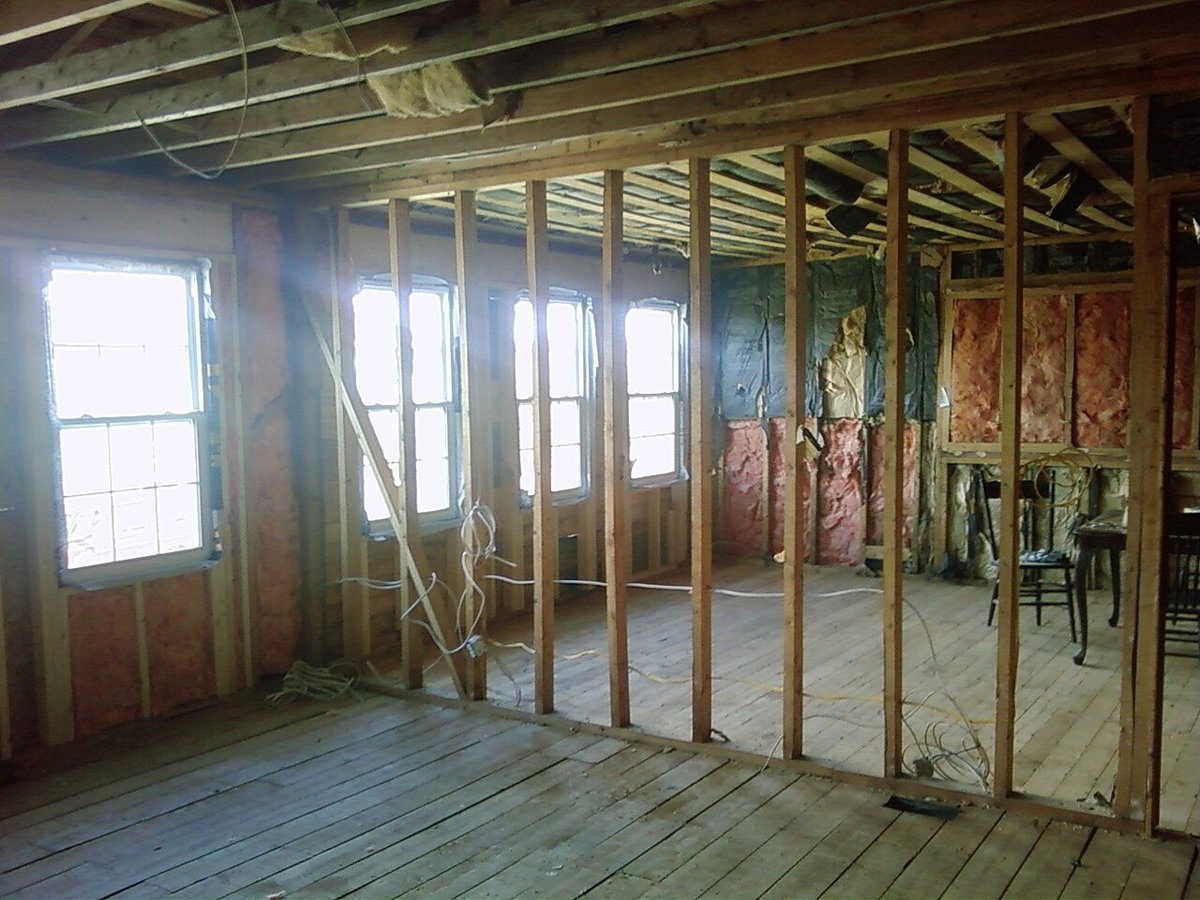

В платформенной технологии каркас собирают из доски толщиной 45-50 мм, в стоечно-балочной из бруса. Для обычного одноэтажного дома или дома с мансардой хватает доски.

Главное требование к доске не толщина, а влажность. Для каркаса берут доску камерной сушки, влажностью до 20%, строганую, хвойную, класса не ниже второго. Сырая доска при высыхании скручивается, тянет за собой обшивку и рвёт пароизоляцию. Всю древесину обрабатывают антисептиком, а нижнюю обвязку, которая лежит на фундаменте, ещё и отделяют от бетона гидроизоляцией.

Фундамент под каркас нужен лёгкий. Чаще всего это винтовые или буронабивные сваи с обвязкой из бруса или мелкозаглублённая лента. О том, как устроены сваи, обвязка, пол и цоколь в каркасном доме, есть отдельная статья о каркасном доме на винтовых сваях.

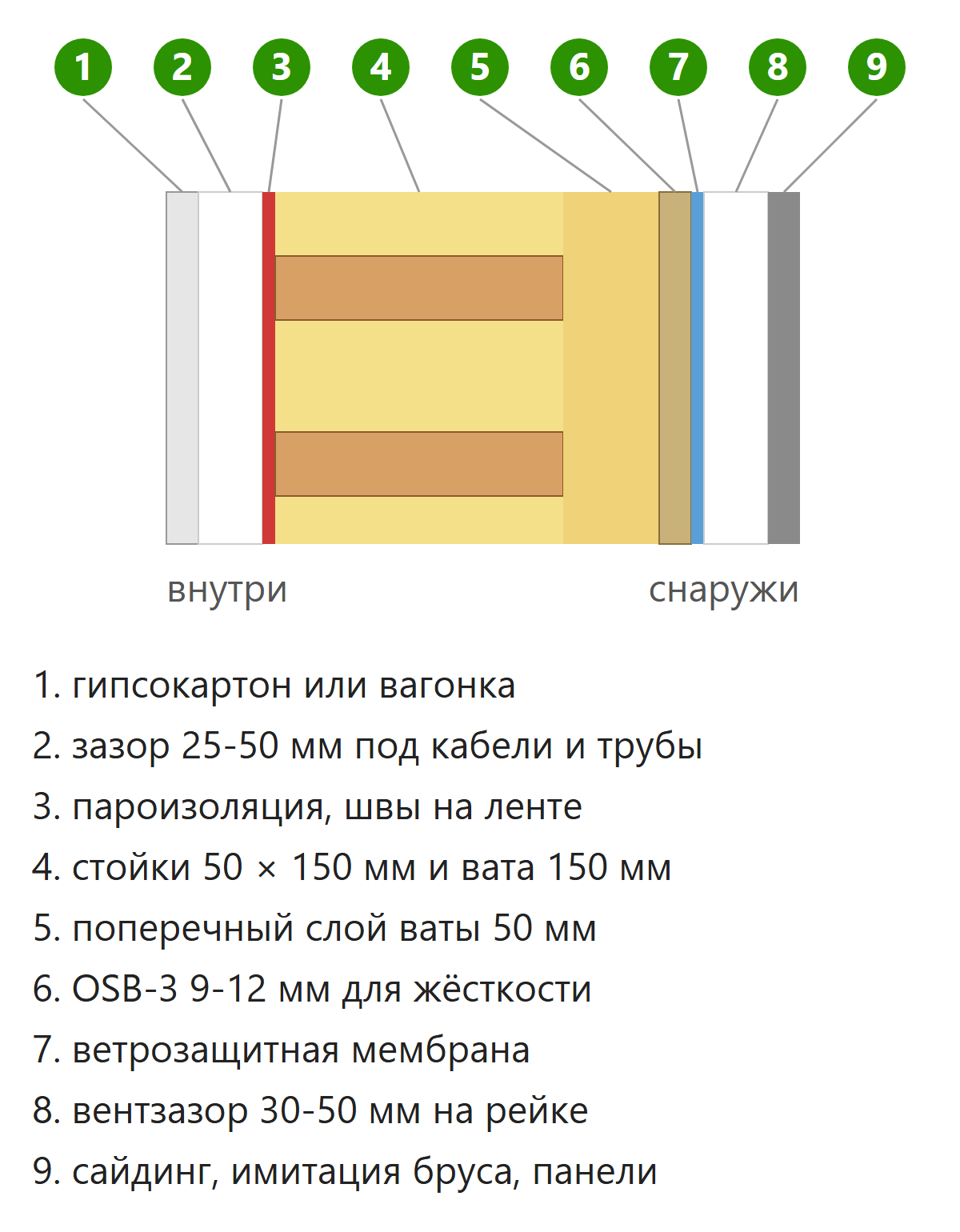

Пирог стены слой за слоем

Каркасная конструкция работает как одежда в несколько слоёв. Каждый слой выполняет свою задачу, и если один пропустить, остальные начинают работать хуже.

1. Внутренняя отделка. Гипсокартон, ГВЛ или вагонка.
2. Инсталляционный зазор. Обрешётка 25-50 мм, в этом зазоре прокладывают кабели и трубы, не прокалывая пароизоляцию.
3. Пароизоляция. Плёнка, которая не пускает пар из комнат в утеплитель. Швы и все примыкания проклеивают лентой. Это самый важный слой для долговечности дома.
4. Утеплитель между стойками. Плиты минеральной ваты толщиной 150 мм, враспор, без щелей.
5. Поперечный слой утеплителя. Ещё 50 мм ваты по горизонтальным брускам. Он перекрывает стойки и убирает мостики холода.
6. Обшивка OSB-3. Плиты 9-12 мм делают стену жёсткой и держат её форму. Иногда их ставят изнутри, тогда снаружи используют ветрозащитные плиты.
7. Ветрозащитная мембрана. Не пускает ветер и дождь в утеплитель, но выпускает пар.
8. Вентзазор. Рейка 30-50 мм, по зазору снизу вверх идёт воздух и уносит влагу.
9. Фасад. Сайдинг, имитация бруса, фиброцементные панели или планкен.

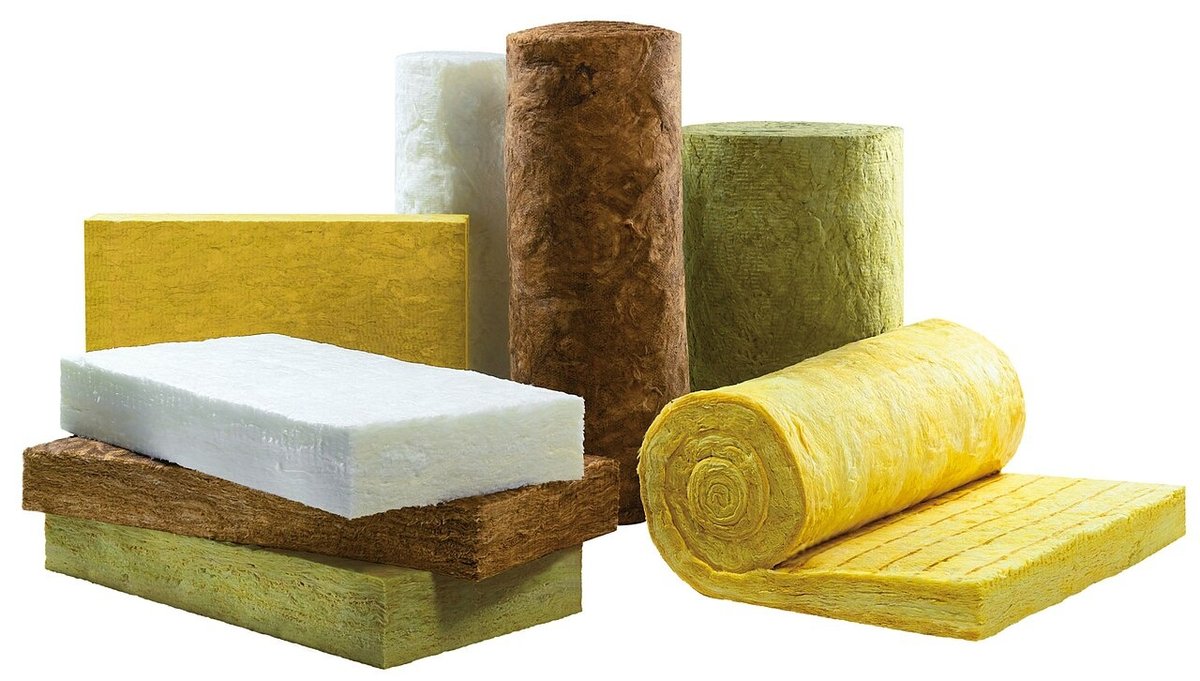

Для стен каркасного дома лучше всего подходит минеральная вата в плитах. Она не горит, пропускает пар и держит форму. Пенопласт в стене каркаса ставить не стоит, он горючий и запирает влагу.

Перекрытия, крыша и пол

Перекрытие каркасного дома делают из доски 50 × 200 мм на ребро с шагом 600 мм при пролёте до 4,5-5 м. Для больших пролётов сечение увеличивают или ставят деревянные двутавровые балки. Пол первого этажа утепляют так же, как стены, 150-200 мм ваты с ветрозащитой снизу и пароизоляцией сверху. Крыша над каркасом обычная, стропильная, только мауэрлатом служит верхняя обвязка стены.

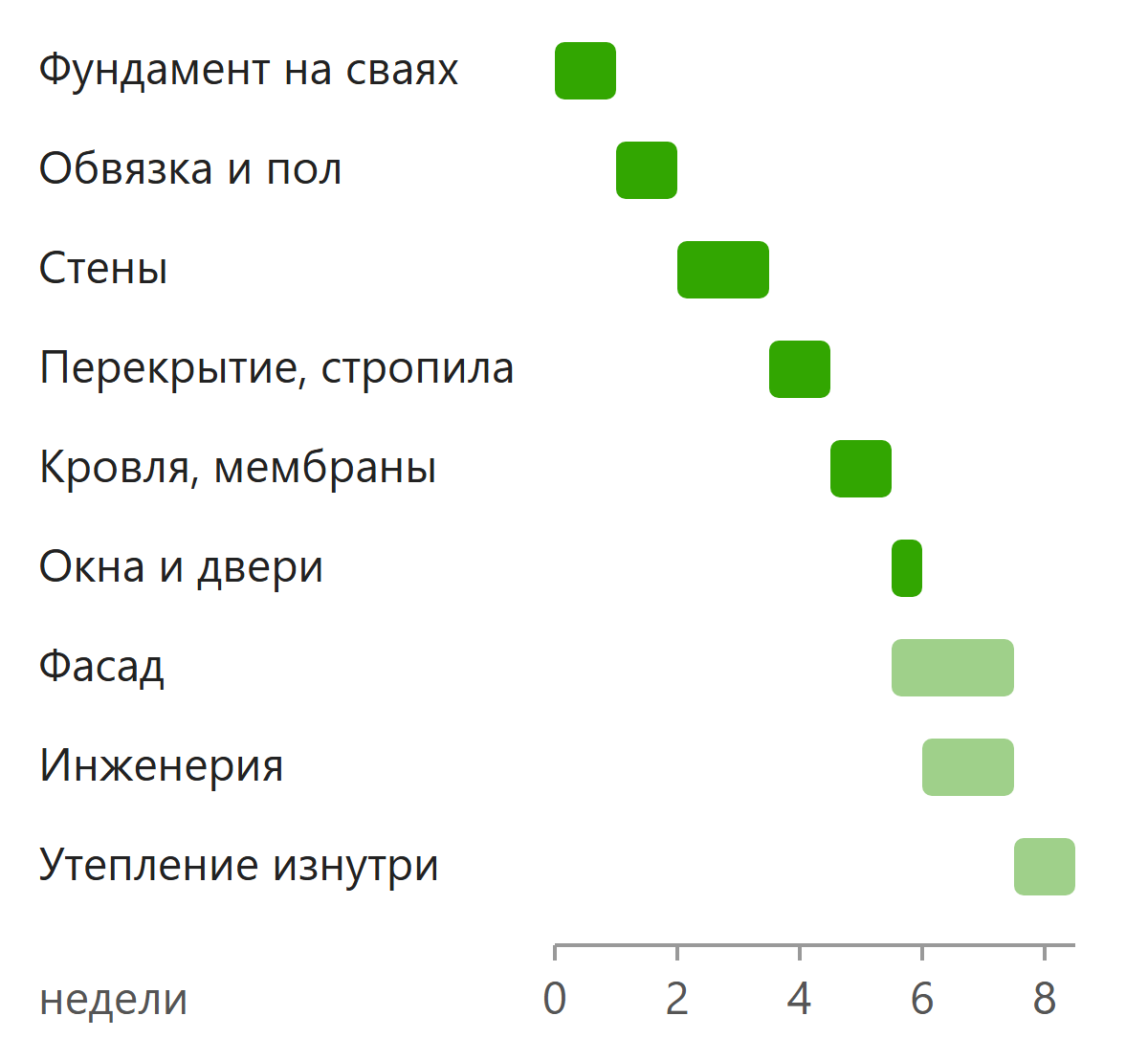

Этапы и сроки, от 4 до 8 недель

1. Фундамент. Сваи с обвязкой ставят за несколько дней, ленту дольше, бетону нужно время.
2. Нижняя обвязка и пол. На фундамент через гидроизоляцию кладут брус обвязки, по нему лаги и черновой пол. Пол сразу утепляют снизу или оставляют на потом и закрывают от дождя.
3. Стены. Каждый участок каркаса собирают на полу, обшивают OSB, поднимают и ставят по уровню. Проёмы усиливают двойными стойками и ригелями.

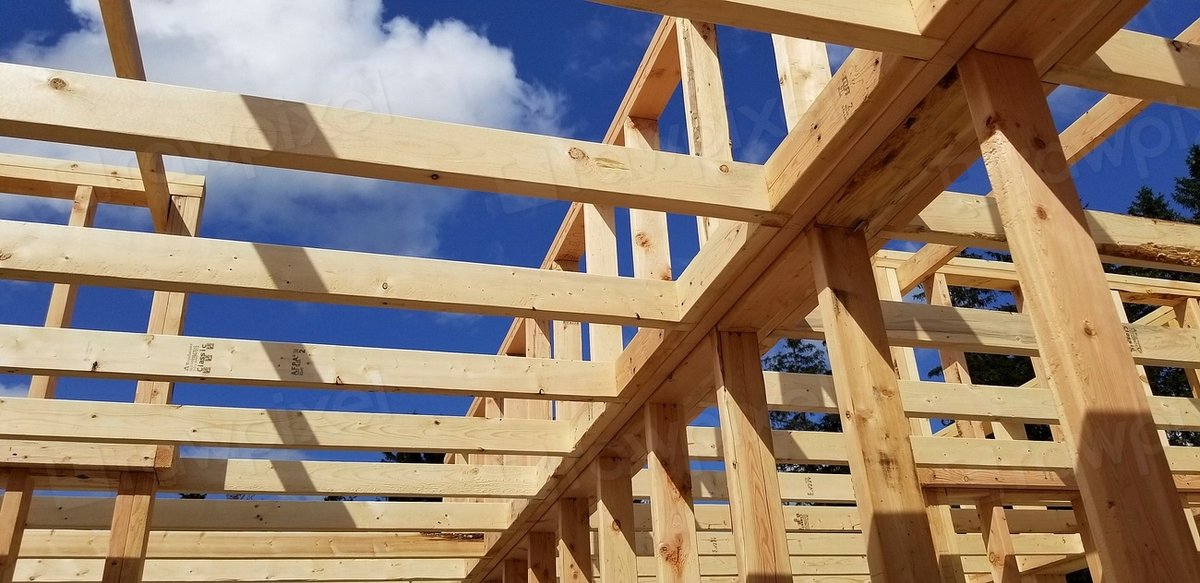

4. Перекрытие и стропила. По верхней обвязке кладут балки, собирают стропильную систему.
5. Кровля. Мембрана, контробрешётка, обрешётка, кровельное покрытие. С этого момента дом защищён от дождя.
6. Окна и двери. Проёмы уже точные, окна ставят сразу.
7. Фасад и инженерия. Снаружи мембрана, вентзазор и обшивка. Внутри разводка электрики, воды, канализации и отопления.
8. Утепление изнутри и отделка. Вата, пароизоляция с проклейкой, обрешётка, гипсокартон, чистовая отделка.

На тёплый контур с окнами и кровлей у одноэтажного дома 100-120 м² уходит 4-8 недель. Отделка занимает ещё 1-3 месяца, смотря что в неё входит. Каркасный дом 6 × 6 м с мансардой собирают ещё быстрее, коробка встаёт за 2-3 недели.

Расчёт материалов на дом 8 × 10 м

Чтобы понимать смету, полезно прикинуть объёмы самому. Возьмём одноэтажный каркасный дом 8 × 10 м с высотой стен 2,7 м, двумя внутренними несущими стенами общей длиной около 20 м и утеплением 200 мм в стенах, полу и перекрытии.

Стропила и кровлю считают отдельно по форме крыши. Цифры приблизительные, точные объёмы даёт проект. Но даже такая прикидка помогает проверить смету. Если в ней утеплителя вдвое меньше, значит, стены собираются утеплять на 100 мм, а это дача, а не дом для зимы.

Окна, двери и проёмы

В каркасной стене проём собирают заранее, при сборке стены на полу. По бокам проёма ставят двойные стойки, сверху ригель из двух досок на ребро, который несёт нагрузку над окном, снизу подоконную доску. Ширину проёмов подгоняют под шаг стоек, тогда меньше обрезков утеплителя и меньше мостиков холода.

Окно крепят к каркасу на монтажные пластины, зазор заполняют пеной и закрывают лентами. Изнутри пароизоляционная лента соединяет окно с пароизоляцией стены, снаружи паропроницаемая лента выводит влагу из шва наружу. Без этих лент пена за пару лет отсыревает, и вокруг окна появляется холод.

Звук, пожар и срок службы

Звукоизоляция

Каркасный дом звонче каменного. Минеральная вата в стенах и перекрытиях хорошо гасит воздушный шум, голоса и музыку. Хуже с ударным шумом, шагами на втором этаже или мансарде. Его гасят плавающим полом, то есть полом, который лежит на звукоизоляционной подложке и не касается стен, и двумя слоями гипсокартона на потолке по отдельному каркасу.

Пожарная безопасность

Дерево горит, но каркас при правильной сборке защищён. Вата негорючая, гипсокартон изнутри задерживает огонь, вся древесина обрабатывается огнебиозащитой. Особое внимание к печам, каминам и дымоходам, которые проходят через стены и кровлю в негорючих разделках, и к электрике. Кабели ведут в негорючих гофрах или трубах, а в щите ставят защиту от дуговых пробоев.

Сколько служит каркасный дом

Срок службы определяет не дерево, а влага. Сухая древесина в стене, закрытая от дождя и от пара изнутри, служит десятилетиями. Каркас гниёт там, где в него годами попадает вода, у нижней обвязки, под протекающими окнами, у примыканий крыши. Поэтому в каркасном доме важнее всего гидроизоляция обвязки, правильная пароизоляция и вентзазор под фасадом. Если они сделаны, через двадцать лет стена выглядит так же, как в первый год.

Отделка снаружи и внутри

Снаружи каркасный дом закрывают навесным фасадом с вентзазором. Это может быть виниловый или металлический сайдинг, имитация бруса, планкен, фиброцементные панели. Можно и под штукатурку, но тогда снаружи ставят плиты, на которые наносят тонкую штукатурку по сетке, и вентзазора нет, поэтому весь пирог считают особенно тщательно.

Внутри стены закрывают гипсокартоном или ГВЛ в один или два слоя, а потом отделывают как в любом доме. Покраска, обои, плитка в санузлах. Тяжёлые шкафы, котёл и кухонные навесные ящики вешают на закладные бруски, которые ставят между стойками до обшивки. Их место лучше отметить на плане заранее.

Нормы и типовые ошибки

Что говорят нормы

Для каркасных домов есть свод правил СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом». В нём описаны сечения элементов, шаг стоек, узлы, требования к древесине и креплениям, порядок утепления и пароизоляции. Теплозащиту стены проверяют по СП 50.13330, как и для любого жилого дома.

Какие гвозди и крепёж

Каркас соединяют гвоздями, а не саморезами. Гвоздь гнётся и держит соединение даже при небольших подвижках дерева, а чёрный саморез по дереву хрупкий и ломается на срез. Для соединения досок 50 мм берут гвозди длиной 80-90 мм, лучше ершёные или винтовые, они не вылезают со временем. Снаружи и в местах, где возможна влага, только оцинкованные. Обшивку OSB крепят гвоздями или специальными саморезами с шагом 150 мм по краю листа и 300 мм в середине. Ответственные узлы, например крепление стропил и балок, делают на металлических уголках и опорах с теми же гвоздями.

Типовые ошибки

• Сырая доска. Каркас крутит, OSB отрывается, в отделке трещины.
• Пароизоляция с дырами. Швы не проклеены, розетки врезаны прямо через плёнку. Пар уходит в вату, она мокнет и перестаёт греть.
• Нет вентзазора под фасадом. Влага не уходит, мембрана и OSB темнеют.
• Утеплитель со щелями. Вату режут неточно, у стоек остаются промежутки, и в мороз пирог промерзает полосами.
• Нижняя обвязка без гидроизоляции или слишком близко к земле. Через несколько лет брус начинает гнить.
• Нет поперечного слоя утепления. Каждая стойка становится мостиком холода.
• Вентиляция не продумана. Каркасный дом очень плотный, без приточной вентиляции воздух в нём быстро становится тяжёлым, а окна потеют.

Каркасный дом для жизни круглый год и для дачи

Каркасный дачный домик и каркасный дом для постоянного проживания собирают по одной технологии, но пирог у них разный. Для летнего дома хватает 100 мм ваты, ветрозащиты и простой отделки. Для дома, где живут зимой, нужны 200 мм утеплителя в стенах и 200-250 мм в перекрытии или кровле, пароизоляция с проклейкой, утеплённый пол и вентиляция с притоком.

Если дом сначала строят как дачу, а потом хотят жить в нём круглый год, утепление придётся переделывать, снимая обшивку. Поэтому каркас для дачи, которая может стать домом, лучше сразу делать под зимний пирог, хотя бы с толщиной стоек 150 мм. Тогда утеплитель можно добавить без разборки стен.

Как выбрать бригаду для каркасного дома

Каркас кажется простым, поэтому за него берутся все подряд. А качество каркасного дома почти целиком зависит от аккуратности сборщиков. Перед договором полезно спросить и посмотреть несколько вещей.

• Готовые дома, где живут хотя бы две зимы. Хозяева расскажут, не дует ли у пола, не потеют ли окна, сколько уходит на отопление.
• Объект на стадии утепления. Видно, как режут вату, нет ли щелей у стоек, проклеена ли плёнка и как обойдены розетки.
• Откуда древесина. Есть ли сушильная камера у поставщика, какая влажность по документам, как пиломатериал хранят на участке.
• Смета. Утеплитель с толщиной, маркой и плотностью, отдельно мембрана, пароизоляция, ленты для окон, огнебиозащита. Если всё это спрятано в одной строке «утепление», сравнить предложения невозможно.
• Кто отвечает за вентиляцию. В плотном каркасном доме она нужна обязательно, и лучше, когда её проектирует и монтирует тот же подрядчик.

Хороший признак, когда бригада сама предлагает показать узлы до того, как их закроют обшивкой, и делает фото каждого этапа. В каркасе почти всё важное через неделю оказывается внутри.

Чек-лист заказчика

• Доска камерной сушки, строганая, с антисептиком
• Проект с сечениями стоек, балок и стропил, шагом и узлами
• Гидроизоляция под нижней обвязкой, обвязка не ниже 30-40 см от земли
• Утеплитель 200 мм в стенах в два слоя, плиты, а не рулоны
• Пароизоляция с проклеенными швами, инсталляционный зазор под кабели
• Мембрана и вентзазор под фасадом
• Гвозди и уголки для каркаса, оцинковка снаружи
• Приточно-вытяжная вентиляция в проекте

Что предлагает GTS-STROY

Мы строим каркасные дома в Калуге и Калужской области, для дачи и для жизни круглый год. Подробнее на странице каркасных домов. В смете отдельно показываем каркас, утеплитель с толщиной и плотностью, плёнки, обшивку и фасад, чтобы было видно, из чего складывается тепло стены.

Ориентир по цене каркасного дома в тёплом контуре от 28 000 ₽ за м², точная сумма после расчёта по проекту. Если вы выбираете между каркасом, газобетоном и деревом, сравнение есть в статье о том, из чего строить дом для постоянного проживания. Работаем по договору, цена работ после подписания не меняется, оплата по этапам, гарантия на работы 5 лет.

Цена ориентировочная, точная смета после расчёта по вашему проекту.
