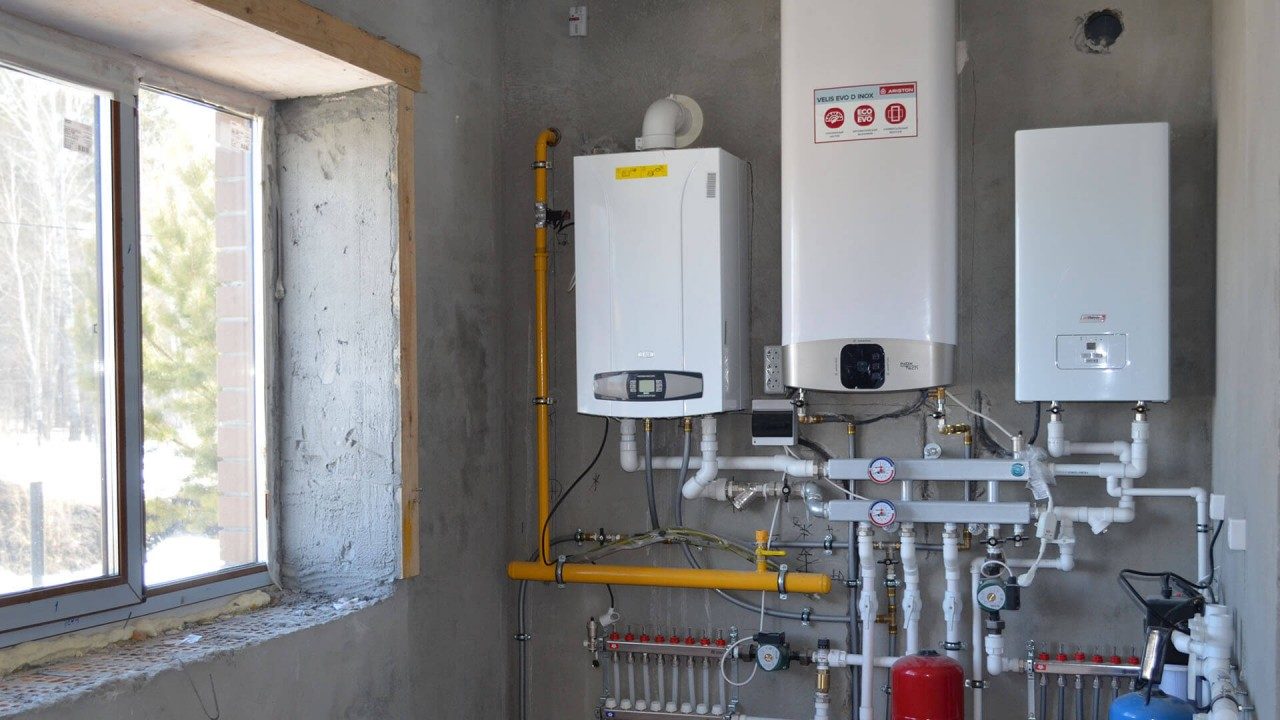

Как устроить котельную в доме, площадь, окно, дверь и вентиляция по нормам

Котельная в частном доме обычно получает то место, которое осталось после спален и кухни. Потом выясняется, что в каморку 1,5 на 2 метра не влезает бойлер, окно слишком маленькое для газовой службы, а насосы гудят за стенкой детской. Переделывать это в готовом доме дорого, поэтому помещение под котёл решают ещё на этапе планировки.

Ниже нормы для газового котла с номерами пунктов, расчёт окна и вентиляции на конкретной комнате, схема обвязки, удачные места в плане дома и то, что смотрит газовая служба перед пуском газа. Отопительный сезон в Калуге длится около 210 дней в году, так что котельная работает больше половины года без перерыва, и мелкие ошибки в ней быстро превращаются в счета и поломки.

Нужна ли отдельная котельная

Не всегда. Всё зависит от котла и от того, что ещё стоит рядом с ним.

• Настенный котёл с закрытой камерой сгорания (его ещё называют турбированным) забирает воздух с улицы по коаксиальной трубе и туда же отводит дым. Ему не нужна отдельная комната, его можно повесить в кухне, если объём кухни подходит под газовую плиту. Для плиты на четыре конфорки это не меньше 15 м³ (СП 402.1325800.2018, п. 5.1).
• Котёл с открытой камерой берёт воздух из помещения. В кухне с плитой он требует добавить к объёму ещё 6 м³ (п. 5.5), а в отдельном помещении нужно не меньше 15 м³ при высоте от 2,5 м.
• Напольный котёл, бойлер на 150-200 литров, водоподготовка и коллекторы в кухню уже не поместятся физически. Для такого набора отдельная комната нужна просто по размерам.

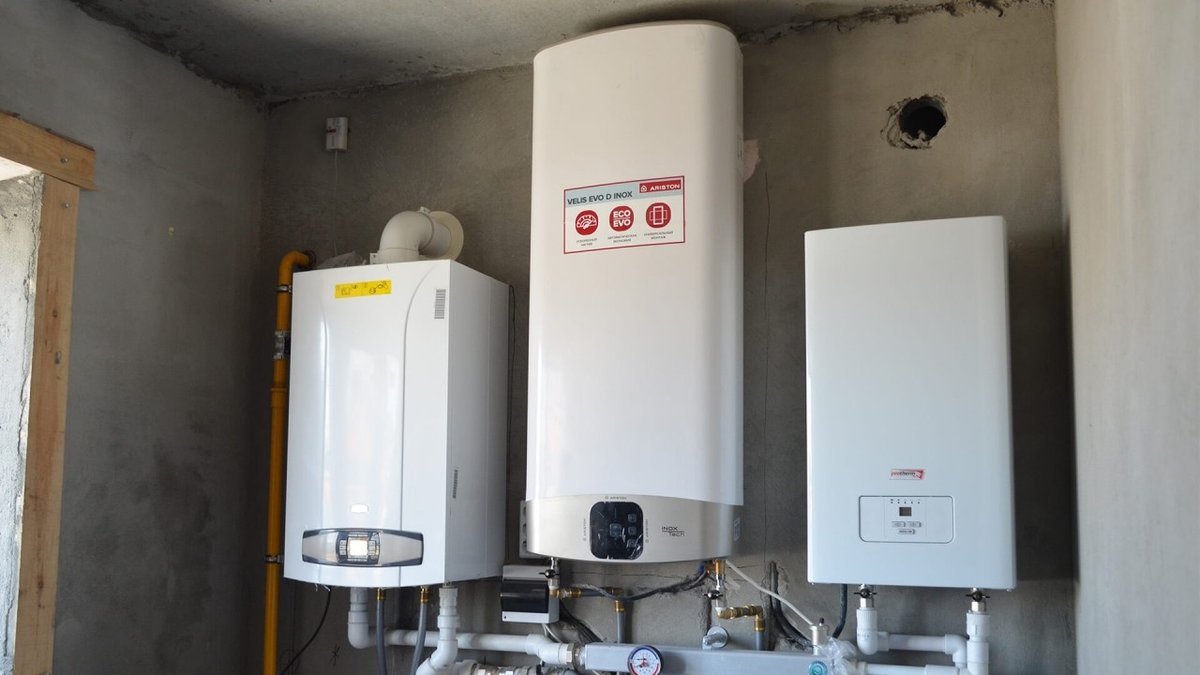

В домах, которые строят для жизни круглый год, котельную почти всегда делают отдельной. Причин три. Шум насосов и щелчки автоматики не мешают в кухне-гостиной. Бойлер и фильтры стоят рядом с котлом, а не по разным углам. И есть место, куда можно поставить второй котёл, электрический, на случай перебоев с газом.

Минимальная площадь и высота по нормам

Для газовой котельной в одноквартирном доме главный документ это СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления» с изменением № 1, которое действует с 20 января 2023 года. Площадь в нём задана не цифрой, а условием. Её определяют «из условий удобства монтажа и обслуживания оборудования» (п. 5.5). Цифра есть только для котла с открытой камерой сгорания, это объём от 15 м³ и высота от 2,5 м.

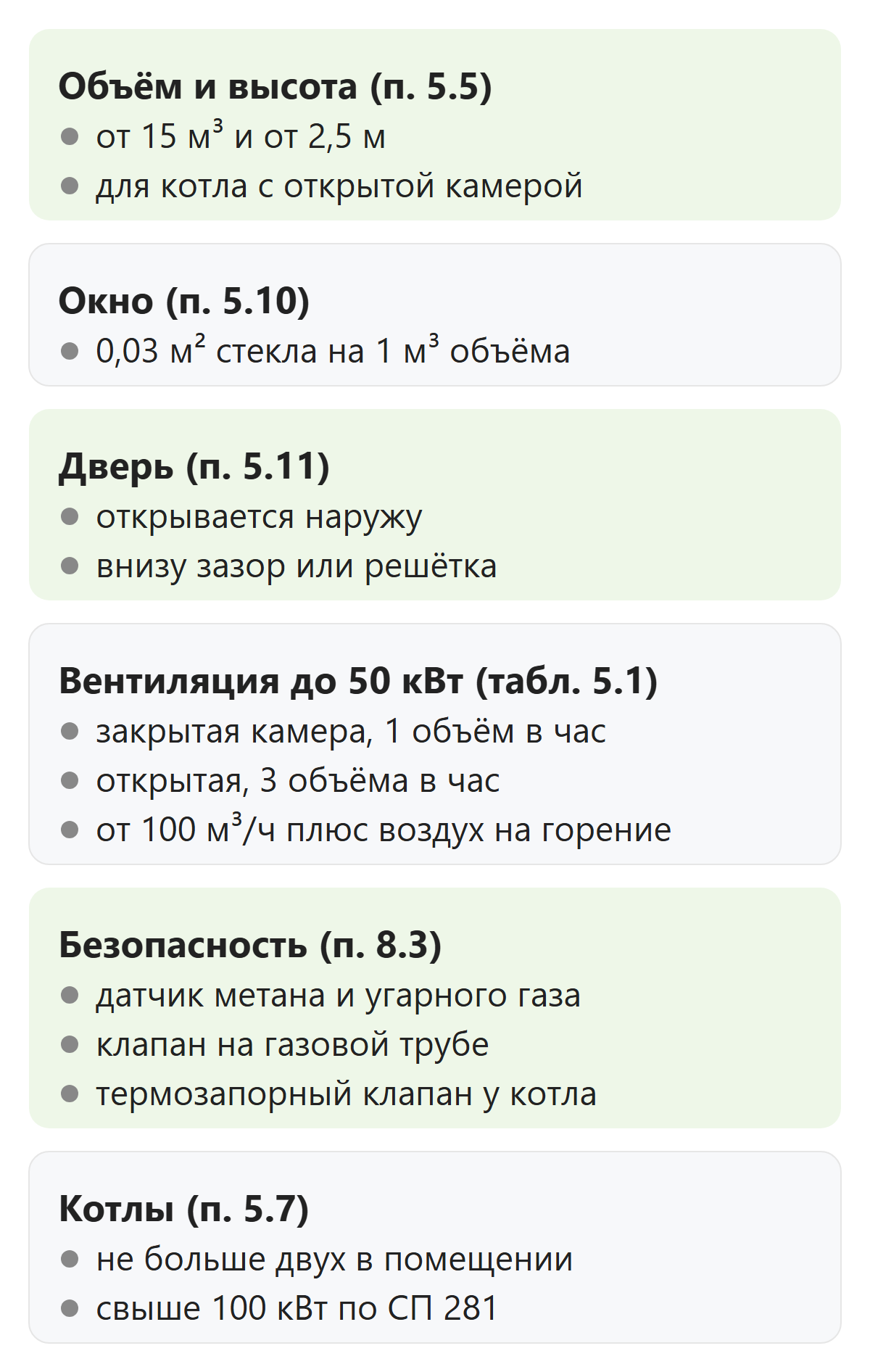

Требования к помещению с газовым котлом

На практике «удобство обслуживания» означает простые вещи. Перед котлом должен встать мастер с инструментом, к бойлеру нужно подойти, чтобы сменить магниевый анод, к фильтрам подлезть, чтобы поменять картридж. Обычно получается так.

Высота котельной обычно равна высоте этажа, то есть 2,7-3 м. Если котельную устраивают в цокольном этаже или подвале, высоту 2,5 м проверяют до чистового пола, потому что стяжка и плитка отнимают ещё 6-8 см.

Ещё одно ограничение касается количества. В одном помещении можно поставить не больше двух отопительных котлов или двух ёмкостных водонагревателей (п. 5.7). Если общая мощность котлов больше 100 кВт, проектировать котельную нужно уже по другому своду правил, СП 281.1325800. Для частного дома до 250-300 м² такие мощности почти не встречаются.

Окно, дверь и вентиляция в цифрах

Окно

Окно в газовой котельной нужно не для света. Это легкосбрасываемая конструкция. Если газ всё-таки взорвётся, стекло вылетит и примет удар на себя, а стены и перекрытие останутся целыми. Поэтому площадь окна считают по стеклу, а не по раме, и считают от объёма комнаты, 0,03 м² стекла на каждый кубометр (п. 5.10).

Пример. Котельная 2 × 3 м с потолком 2,7 м имеет объём 16,2 м³. Стекла нужно 16,2 × 0,03 = 0,49 м². Окно 600 × 900 мм с рамой из ПВХ даёт около 0,4 м² стекла, этого мало. Подойдёт окно 900 × 900 мм или 600 × 1200 мм с одной створкой.

Вместо расчёта по стеклу можно поставить специальную легкосбрасываемую оконную конструкцию со стеклопакетом по ГОСТ Р 56288, это тоже разрешено п. 5.10. А армированное стекло, триплекс, сталинит и поликарбонат легкосбрасываемыми не считаются, такое окно газовая служба не примет.

Дверь

Дверь из котельной должна открываться наружу, в коридор или на улицу (п. 5.11). Внизу двери оставляют зазор или ставят переточную решётку, через которую в котельную приходит воздух. Для кухни с газовой плитой норма зазора не меньше 0,02 м² (п. 5.1), для котельной его размер считают вместе с вентиляцией. Ширину двери выбирают такую, чтобы прошёл бойлер в упаковке, обычно 800 мм в свету.

Дверь на улицу из котельной для газового котла в частном доме нормы не требуют. Её делают по желанию. Это удобно, если котельная в пристройке или если не хочется, чтобы мастер по обслуживанию ходил через весь дом.

Вентиляция

Вентиляция в помещении с газовым оборудованием должна быть естественной (п. 5.9), то есть через вентканал в стене или трубу, без вентилятора. Сколько воздуха она должна менять, задаёт таблица 5.1.

Для котла с открытой камерой нужен постоянный приток наружного воздуха в объёме вытяжки и сверху ещё тот воздух, который котёл сжигает. Размеры решёток и каналов считают по паспорту котла. Обычно это вентканал в стене сечением от 100 × 150 мм, выведенный выше кровли, и приточный клапан в стене или в окне.

Дымоход и вентканал это два разных канала. Котёл с закрытой камерой можно подключить к коаксиальной трубе, выведенной прямо через наружную стену. Для одноквартирного дома высотой до трёх этажей это прямо разрешено (приложение Г, п. Г.16). Открытой камере нужен вертикальный дымоход выше крыши.

Схема котельной, котёл, бойлер и коллектор

Обвязка котла это трубы и узлы, которые соединяют котёл с батареями, тёплым полом и горячей водой. На ней держится вся система, и от неё зависит, будет ли в доме ровное тепло или в одной комнате жарко, а в другой прохладно.

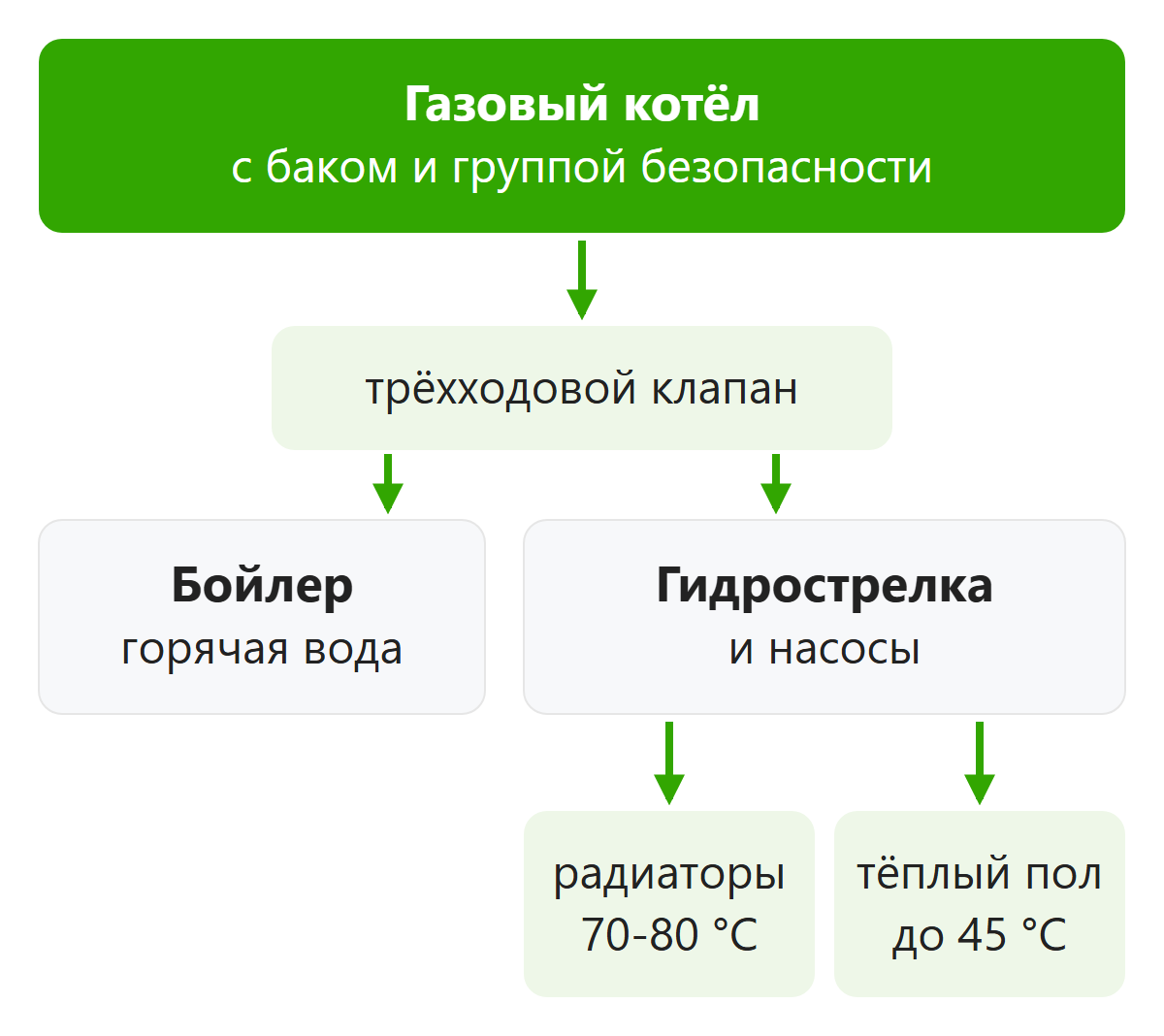

Из чего собрана котельная в доме, где есть радиаторы, тёплый пол и бойлер.

1. Котёл. Для дома 100-150 м² из газобетона 400 мм с утеплённым перекрытием теплопотери в самый холодный день обычно 8-12 кВт, точнее показывает теплотехнический расчёт. Котёл берут на 15-24 кВт, запас нужен на горячую воду.

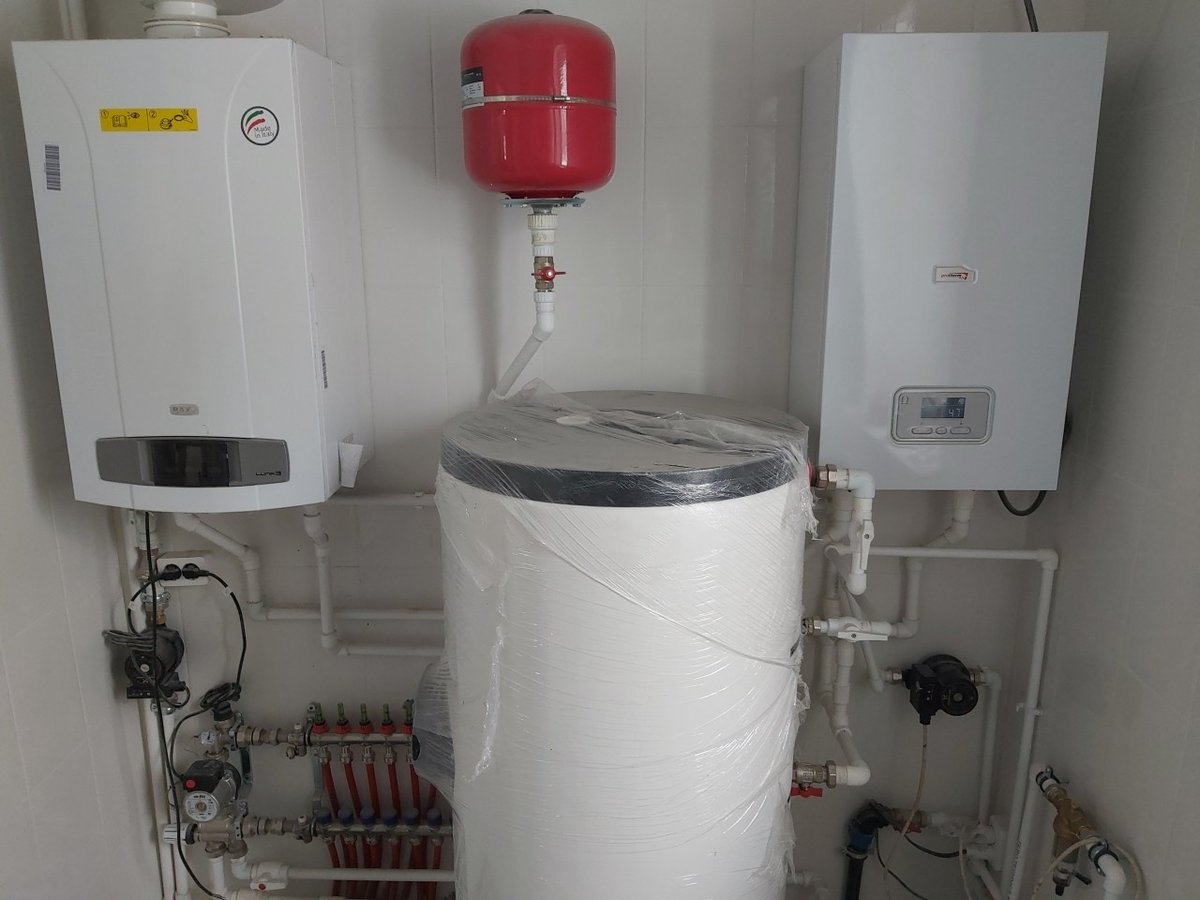

2. Группа безопасности и расширительный бак. Предохранительный клапан, манометр и автоматический воздухоотводчик защищают систему от лишнего давления. Бак принимает воду, которая расширяется при нагреве. В настенных котлах бак часто уже стоит внутри, но для большого дома его объёма не хватает и ставят второй.

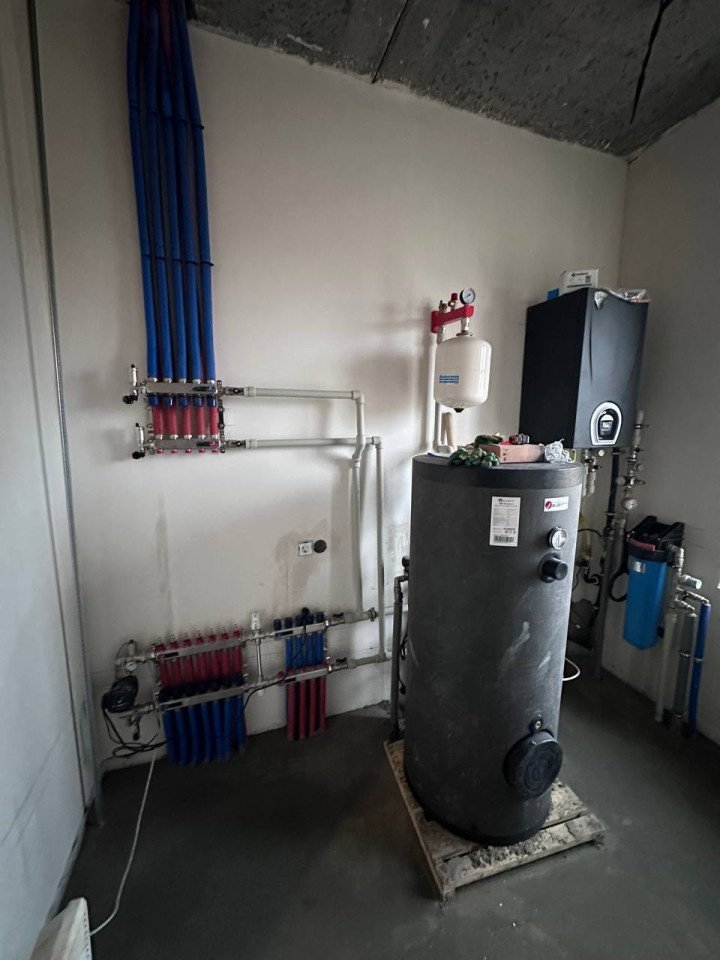

3. Трёхходовой клапан и бойлер косвенного нагрева. Когда остывает вода в бойлере, клапан переключает котёл на него, бойлер греется за 20-40 минут, потом котёл возвращается на отопление.

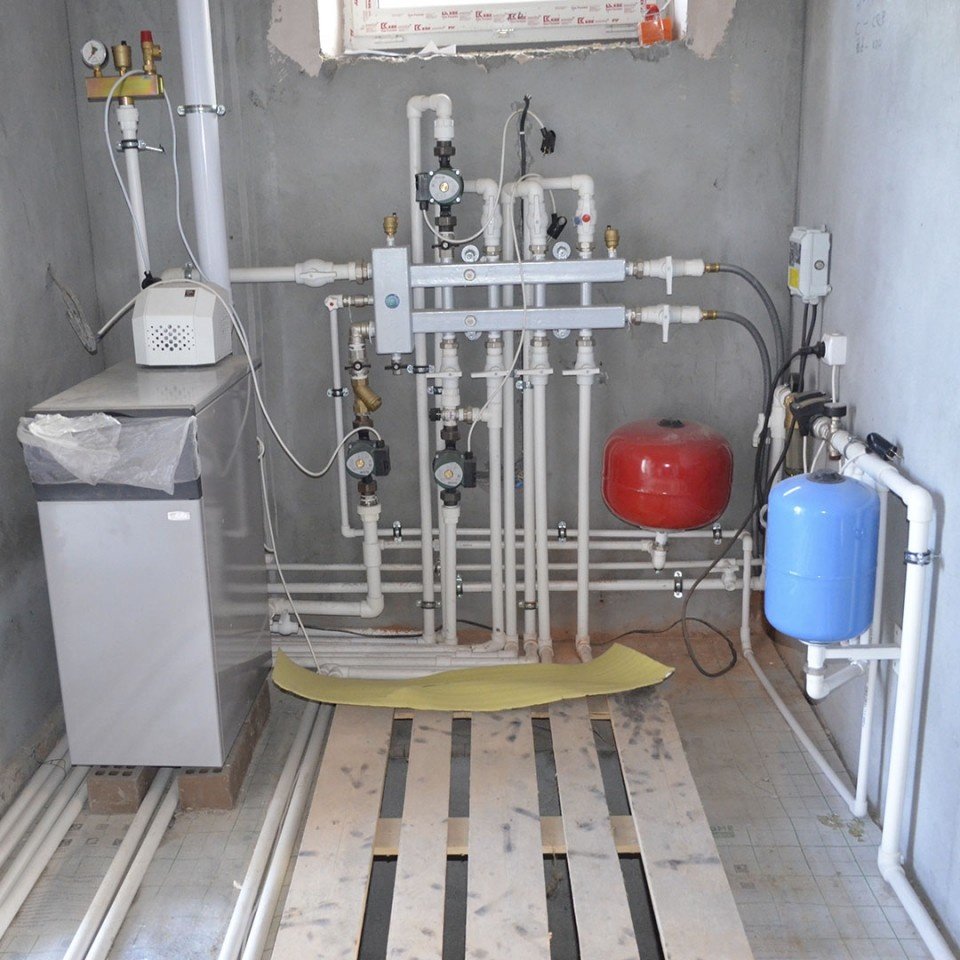

4. Гидрострелка. Разделяет котёл и контуры отопления, чтобы насосы контуров не мешали друг другу и насосу котла. Нужна, когда контуров два и больше.

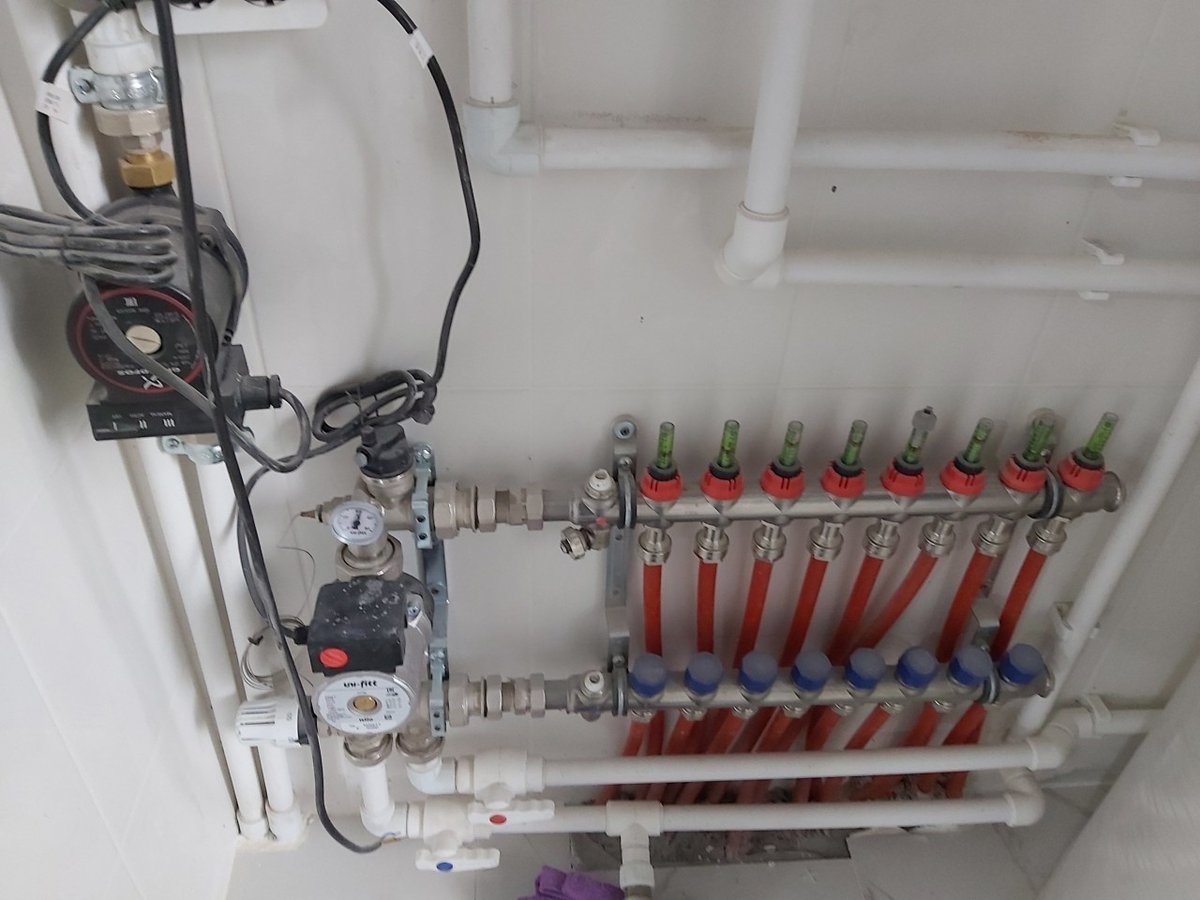

5. Коллекторы. На коллектор радиаторов приходит вода 60-80 °C. На коллектор тёплого пола она приходит через узел подмеса, где её разбавляют до 35-45 °C.

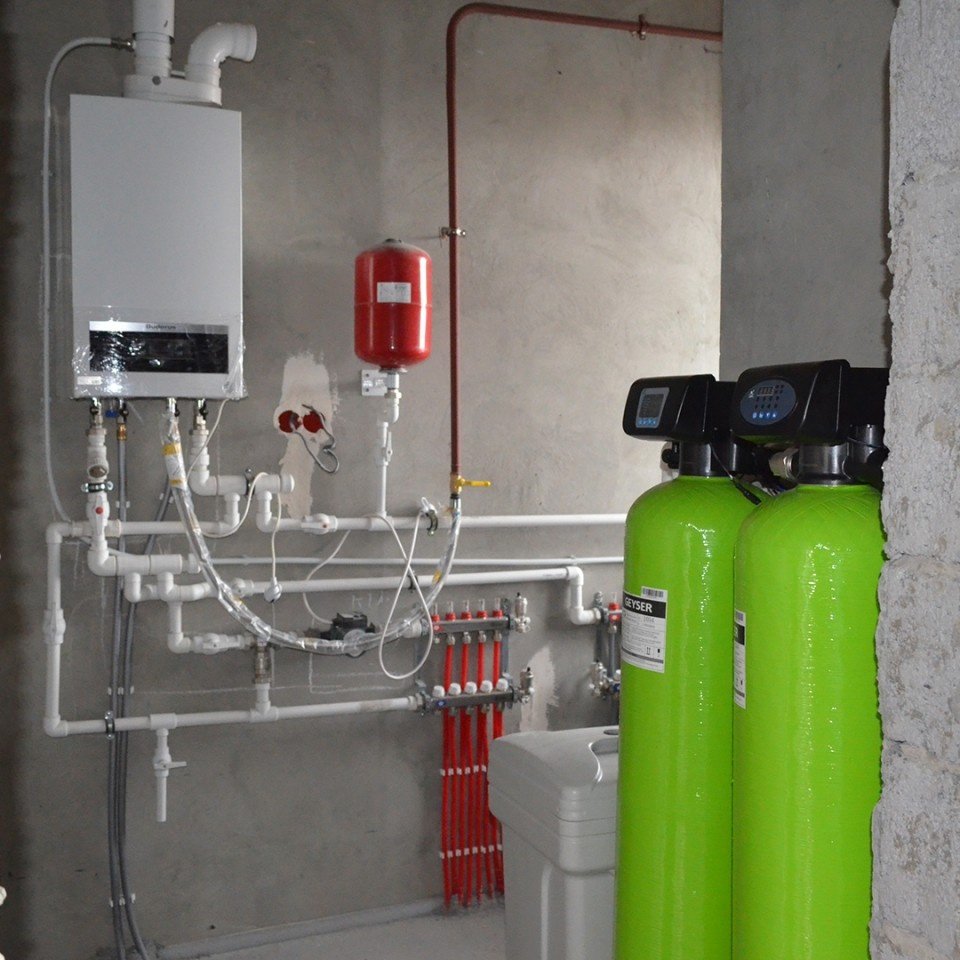

6. Водоподготовка. Если вода из скважины, перед бойлером ставят фильтр механической очистки, а при жёсткой или железистой воде ещё и умягчитель или обезжелезиватель. Без этого теплообменник бойлера зарастает накипью за пару сезонов.
7. Электрика. Отдельная линия с автоматом, стабилизатор напряжения для котла и, если в посёлке бывают отключения, источник бесперебойного питания для котла и насосов.

Двухконтурный котёл без бойлера тоже вариант. Он греет воду для крана на ходу, и для дома с одной ванной этого хватает. Но если душ и кухня работают одновременно, напор и температура проседают. При двух санузлах и семье от четырёх человек бойлер на 150-200 литров снимает эту проблему.

Сколько места занимает оборудование

Чтобы прикинуть размер котельной, полезно знать габариты основных приборов.

Удобное правило для проекта. Всё оборудование размещают вдоль одной-двух стен, а перед ним оставляют свободную полосу не меньше 70-80 см. Тогда мастер работает, не переставляя бойлер, а заменить котёл можно без разбора соседних труб.

Где разместить котельную в плане дома

Хорошее место для котельной видно по трём признакам. Оно у наружной стены, потому что нужны окно и выход коаксиальной трубы или дымохода. Оно рядом с санузлами и кухней, тогда трубы горячей воды короче, а вода в кране теплеет быстрее. И оно не соседствует со спальнями, потому что насосы и котёл слышно ночью.

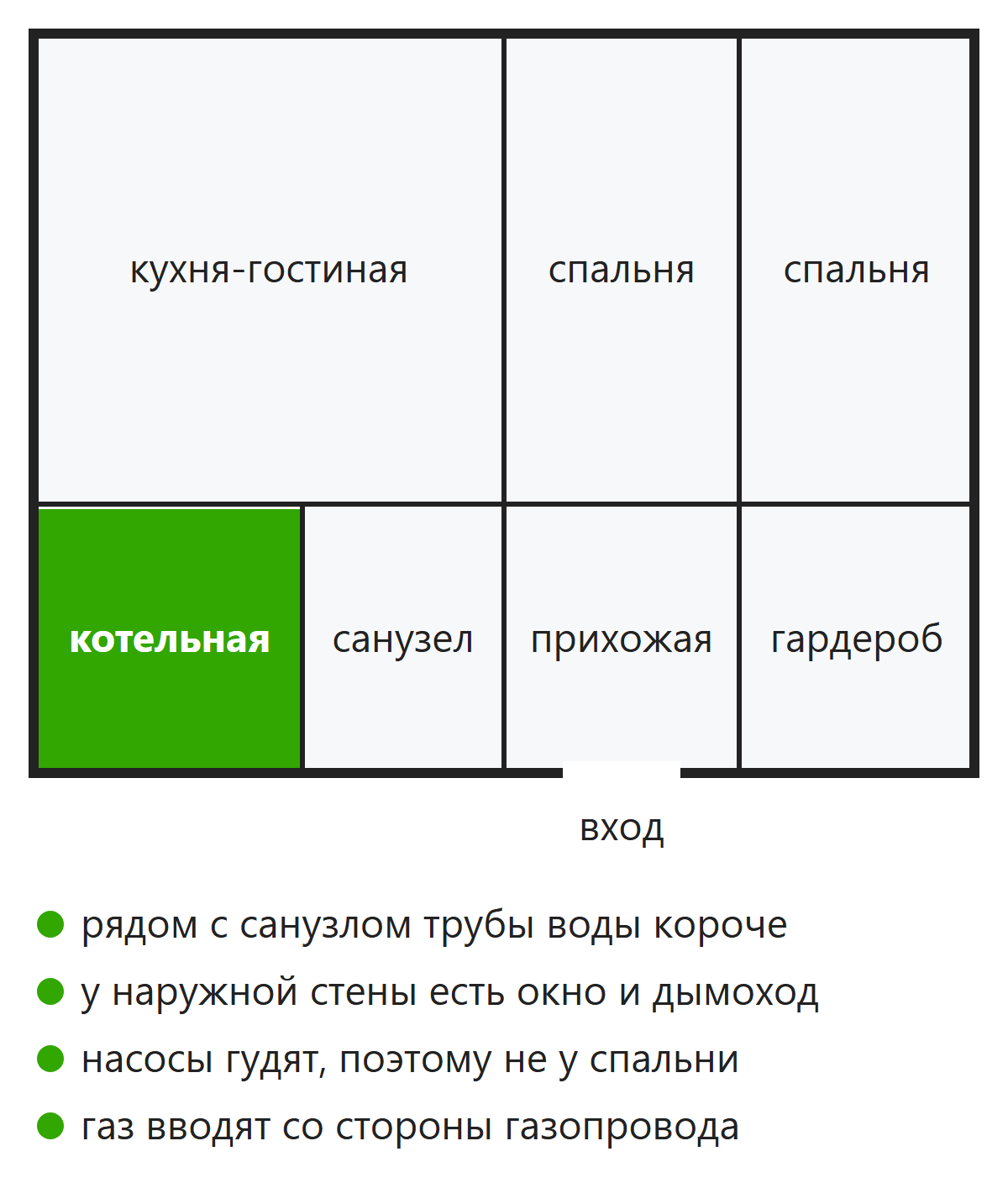

Варианты, которые чаще всего встречаются в проектах одноэтажных домов.

• Рядом с прихожей или тамбуром. Мастер заходит, не проходя через жилые комнаты. Это самый частый вариант.
• За кухней, в одном блоке с кладовой. Короткие трубы к мойке и к санузлу, котельную от гостиной отделяет кладовая.
• В пристройке или у гаража со своим входом с улицы. Шум и запахи остаются вне дома, но трубы к санузлам получаются длиннее.
• В цокольном этаже. Газовое оборудование в подвале и цоколе одноквартирного дома допускается (СП 402, п. 6.5), но вентиляция, окно и приямок там сложнее и дороже.

В двухэтажном доме котельную держат на первом этаже, ближе к вводу газа. Горячую воду на второй этаж поднимают одним стояком, а если санузел наверху далеко, добавляют линию рециркуляции, чтобы не ждать тёплую воду по минуте.

Если проект ещё выбирается, посмотрите каталог проектов. В одноэтажных домах на 100-150 м² котельная обычно уже стоит рядом с входом и санузлом, её не нужно придумывать заново.

Пол, стены и отделка котельной

Стены за котлом должны быть негорючими. Настенный котёл вешают на расстоянии не меньше 2 см от стены, в том числе боковой (п. 5.12). Стену из горючих материалов, например деревянную или каркасную, закрывают негорючим материалом или заводским экраном из закалённого стекла. Напольный котёл на деревянном полу ставят на предтопочный лист из негорючего материала, который выступает за корпус котла не меньше чем на 10 см.

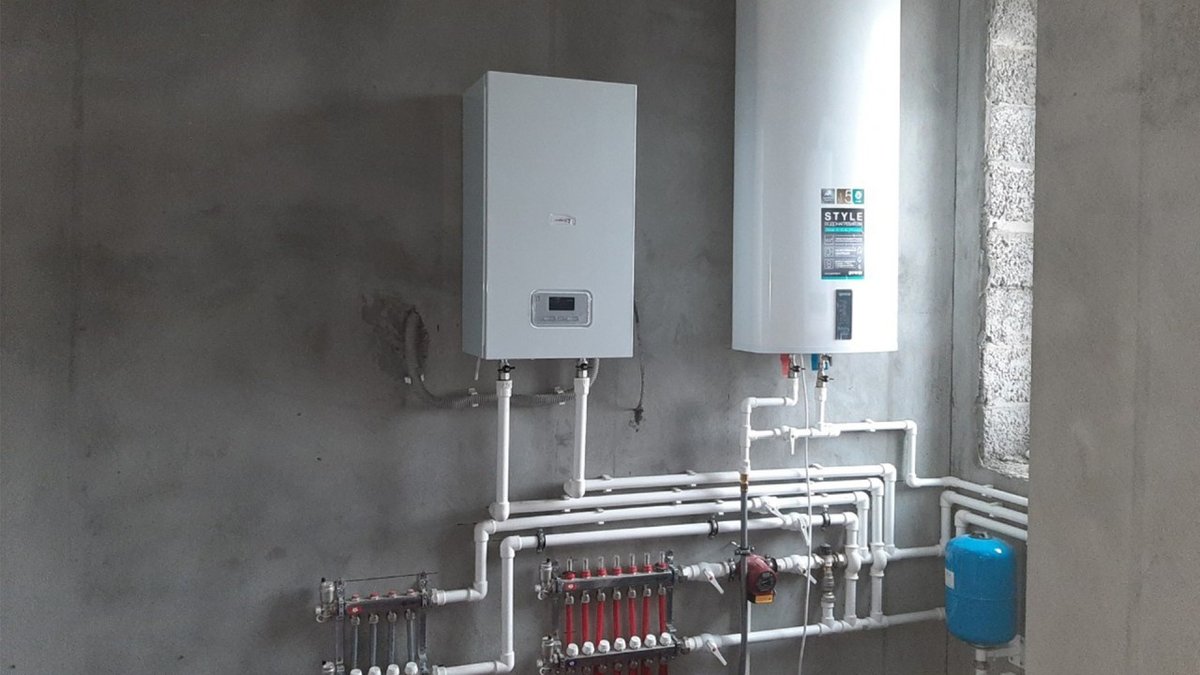

В котельной домов из газобетона это решается само. Стены каменные, пол бетонный, поверх ложится керамогранит. Стены обычно штукатурят и красят влагостойкой краской или кладут плитку на высоту 1,2-1,5 м, потому что при обслуживании котла и сливе фильтров на пол и стены попадает вода. Хорошо, если в полу есть трап или хотя бы слив в канализацию рядом с фильтрами, тогда воду при промывке не носят вёдрами.

Тёплый пол в котельной

Отдельную петлю тёплого пола в котельную обычно не закладывают. Котёл, бойлер и трубы и так отдают тепло, и зимой в котельной бывает 22-25 °C даже без отопления. Петля под оборудованием ещё и мешает. Под бойлером, фильтрами и креплениями нельзя сверлить пол, а ремонтировать трубу под напольным котлом неудобно.

Исключения есть. Если котельная в холодной пристройке, у гаража или в цоколе с двумя наружными стенами, одна петля поддерживает плюсовую температуру, когда котёл стоит, например при ремонте или отключении газа. В таком случае петлю ведут только по свободной части пола.

Зато в котельной обязательно стоит коллектор тёплого пола всего дома, и к нему нужен свободный доступ. Если петель больше 8-10, коллекторов ставят два, по одному на каждую половину дома, иначе трубы к дальним комнатам получаются слишком длинными.

Если газа нет

Газ на участке есть не всегда. В Калужской области много посёлков, где газопровод проходит по улице, но подключение к нему займёт месяцы. Котельную в этом случае всё равно проектируют под газ, а пока ставят электрический котёл.

• Электрический котёл не требует окна, дымохода и согласований с газовой службой. Нужна мощность от сетей, для дома 120 м² это 15 кВт и больше. Когда придёт газ, газовый котёл вешают рядом, а электрический оставляют резервным.
• Твердотопливный котёл требует отдельного помещения с дымоходом, места для дров или пеллет и регулярной загрузки. Его ставят там, где газ не ожидается.

Пример, котельная одноэтажного дома 120 м²

Возьмём одноэтажный дом из газобетона площадью 120 м², две спальни, кухня-гостиная, два санузла. Отопление радиаторами в спальнях и тёплый пол в санузлах, прихожей и кухне-гостиной. Вода из скважины.

• Котёл настенный, одноконтурный, с закрытой камерой, 18-20 кВт, дым через коаксиальную трубу в стене.
• Бойлер косвенного нагрева на 150 литров, напольный.
• Гидрострелка, коллектор радиаторов на 4 выхода, коллектор тёплого пола на 6-8 петель с узлом подмеса.
• Фильтр механической очистки и умягчитель.
• Датчик метана и угарного газа с отсекающим клапаном на газовой трубе, термозапорный клапан.

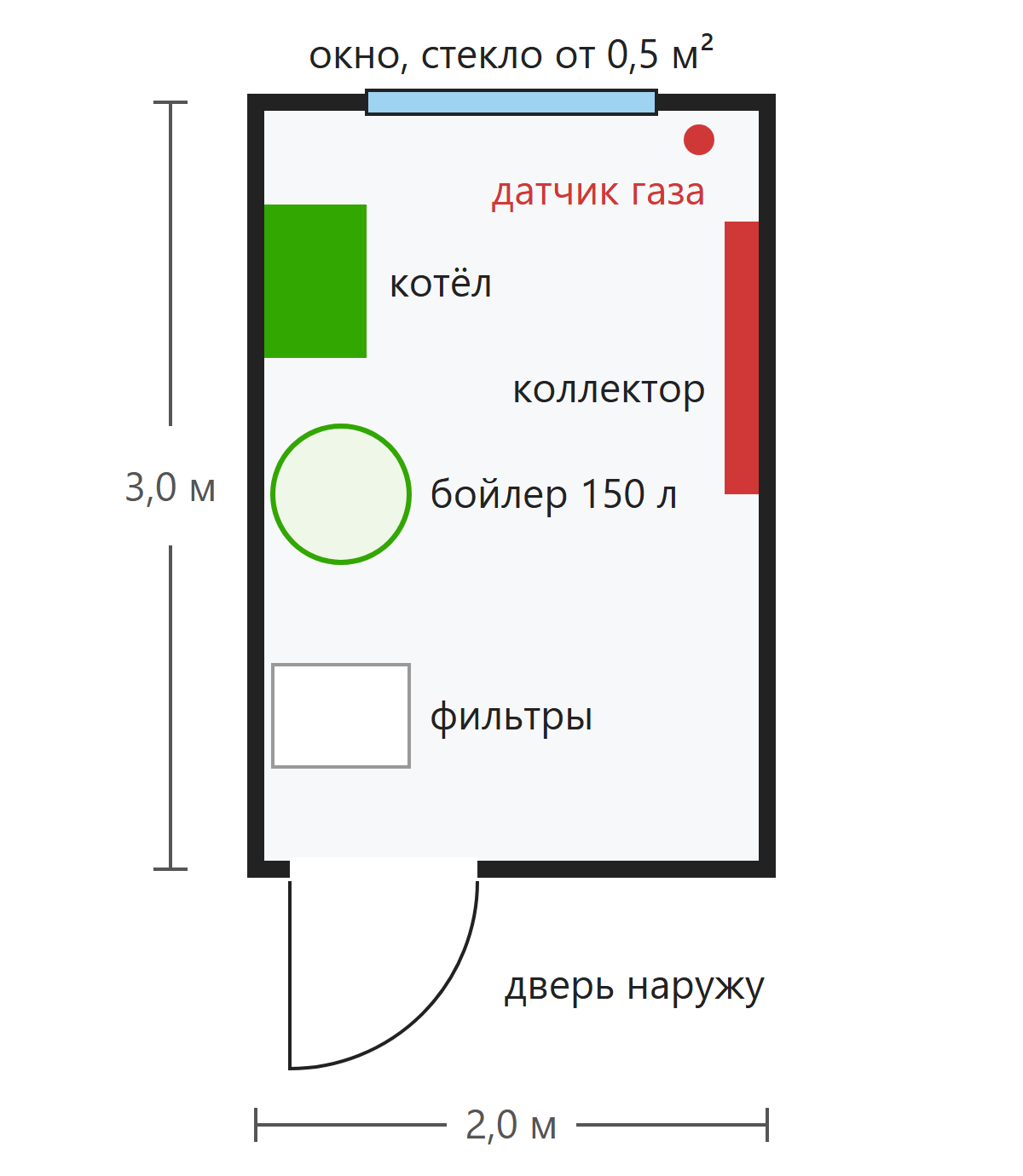

Котельная 2 × 3 м с потолком 2,7 м. Объём 16,2 м³, окно 900 × 900 мм с площадью стекла около 0,6 м² (нужно 0,49), вентиляция через канал в стене с притоком под дверью, воздухообмен от 16 м³/ч. Помещение у наружной стены между санузлом и тамбуром. Всё оборудование на двух стенах, у третьей свободная полоса 80 см.

Отопление такого дома под ключ, с котлом, разводкой, радиаторами или тёплым полом, стоит от 250 000 ₽ на 100 м², дальше цена растёт с площадью, числом петель и маркой оборудования. Точная сумма получается после расчёта теплопотерь и подбора котла.

Цена ориентировочная, точная смета после расчёта по вашему проекту.

Порядок работ, от проекта до первого запуска

Котельная собирается не в один день, и половина решений принимается задолго до того, как в доме появится котёл. Удобнее всего идти в таком порядке.

1. Проект дома. На плане отмечают котельную, её размеры, окно, дверь, место вентканала и выхода коаксиальной трубы. Если газ ожидается позже, это всё равно делают под газ.
2. Технические условия на газ. Заявку на подключение подают, как только есть участок и уведомление о строительстве. Ответ и договор о подключении занимают время, и лучше, чтобы к концу отделки газ уже подошёл к участку.
3. Коробка дома. При кладке стен оставляют проём под окно нужного размера и делают вентканал. Пробивать канал в готовой стене из газобетона можно, но это пыль, лишняя работа и риск задеть армирование.
4. Инженерные вводы. До заливки стяжки заводят в котельную трубу от скважины, канализацию для слива фильтров и предохранительного клапана, электрический кабель от щита. Гильзы под газовую трубу ставят там, где её покажет проект газификации.

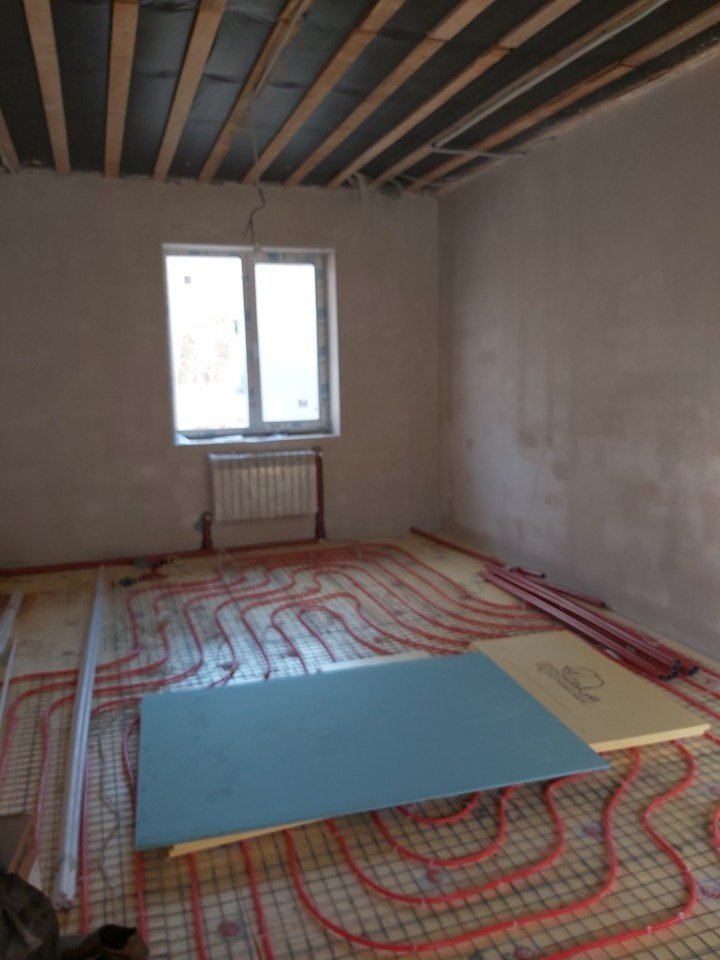

5. Разводка отопления и тёплого пола. Трубы от комнат сходятся к месту, где будут коллекторы. Тёплый пол заливают стяжкой после опрессовки, то есть проверки давлением.
6. Черновая отделка котельной. Штукатурка или плитка на стенах, плитка на полу, дверь, окно. Оборудование вешают на готовые стены, иначе потом его придётся снимать.
7. Монтаж оборудования. Котёл, бойлер, гидрострелка, насосы, коллекторы, фильтры, датчики. Систему заполняют водой, опрессовывают и проверяют на протечки.
8. Газ и пуск. Газовую трубу монтирует организация с допуском. Газовая служба проверяет помещение и документы, ставит пломбы и пускает газ. Первый розжиг и настройку котла делает сервисный инженер.

Если газа ещё нет, на шаге 8 включают электрический котёл, и дом можно отапливать уже в первую зиму. Газовый котёл вешают потом на подготовленное место без переделки обвязки.

Что проверяет газовая служба

Газ в дом пускает газораспределительная организация, в Калужской области это «Газпром газораспределение Калуга». Если посёлок уже газифицирован, газ до границы участка частного дома подводят бесплатно по программе догазификации, а трубы по участку и в доме прокладывают за счёт владельца. Проект внутреннего газопровода одноквартирного дома заказчик вправе подготовить сам в объёме, достаточном для монтажа (так прямо сказано в СП 402), но чаще его делает организация, которая потом монтирует газ.

Перед пуском газа проверяют комнату и документы.

1. Помещение. Объём, высота, окно с нужной площадью стекла, дверь наружу, зазор или решётка внизу двери.
2. Дымоход и вентиляция. Нужен акт проверки дымовых и вентиляционных каналов. Его выдаёт организация, у которой есть на это право, например отделение ВДПО.
3. Безопасность. Сигнализатор загазованности по метану и угарному газу с опломбированными настройками, отсекающий клапан, термозапорный клапан перед котлом (п. 8.3). Датчик крепят на стене или потолке, рекомендуемое расстояние от котла около 1 м.
4. Учёт. Счётчик газа (п. 5.14), опломбированный.
5. Договор на обслуживание. Без договора на техническое обслуживание газового оборудования газ не пустят. Обслуживают его не реже раза в год.

Если что-то не совпадает с нормой, пуск переносят до исправления. Чаще всего придираются к окну, которое оказалось меньше расчётного, и к отсутствию притока воздуха, когда дверь сделали глухой до самого пола.

Типичные ошибки

• Котельная «где осталось место». Каморка в центре дома без наружной стены. Окно не сделать, дымоход приходится тянуть через весь дом, а газовая служба такое помещение не примет.
• Окно по раме, а не по стеклу. Площадь считают по стеклу. Рама из ПВХ съедает 25-35% проёма.
• Дверь внутрь и без зазора. Обе ошибки исправляются только заменой двери.
• Нет места под бойлер. Сначала ставят двухконтурный котёл, через год семья растёт, нужен бойлер, а ставить его некуда.
• Скважинная вода без фильтров. Через два-три сезона теплообменник бойлера и котла в накипи, а нагрев воды идёт вдвое дольше.
• Котельная за стеной спальни. Насосы и розжиг горелки слышно ночью, особенно в каркасных и деревянных домах.
• Нет отдельной линии питания и стабилизатора. Скачок напряжения в посёлке выводит из строя плату котла, а она стоит как треть самого котла.

Чек-лист котельной для проекта

• Котельная у наружной стены, рядом с санузлами и кухней, не у спальни
• Объём от 15 м³ и высота от 2,5 м, если котёл с открытой камерой
• Окно с площадью стекла 0,03 м² на 1 м³ объёма
• Дверь открывается наружу, внизу зазор или решётка
• Вентканал выведен выше кровли, предусмотрен приток воздуха
• Место под бойлер и фильтры, проход 70-80 см перед оборудованием
• Стены и пол негорючие, слив или трап рядом с фильтрами
• Отдельная электролиния, стабилизатор, при необходимости резервное питание
• Датчик метана и угарного газа, отсекающий и термозапорный клапаны
• Договор на обслуживание газового оборудования до пуска газа
