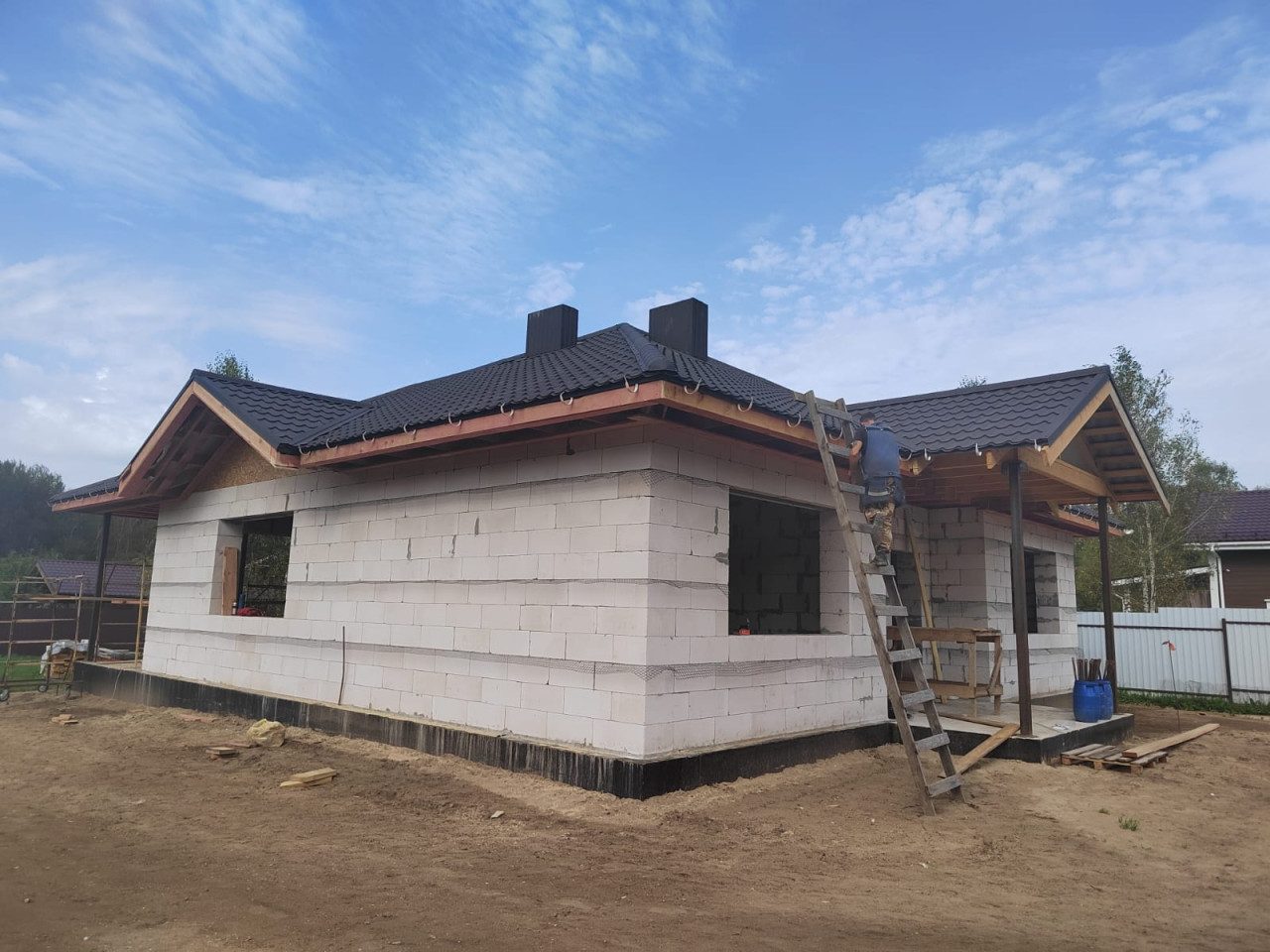

Как устроена крыша частного дома, конструкция, стропильная система и виды крыш

Крыша частного дома держит снег, ветер и дождь десятилетиями, а ошибки в ней видно не сразу. Протечка в ендове, промёрзший угол мансарды или прогнувшиеся стропила проявляются через одну-две зимы, когда дом уже отделан. Поэтому её устройство решают на этапе проекта, а не на стройке.

Любая скатная конструкция собирается из одних и тех же частей. Мауэрлат на стене, несущие балки, обрешётка, плёнки, кровельное покрытие, утеплитель там, где он нужен, и водосток. Отличаются форма, сечения, материалы и то, насколько аккуратно всё это соединено.

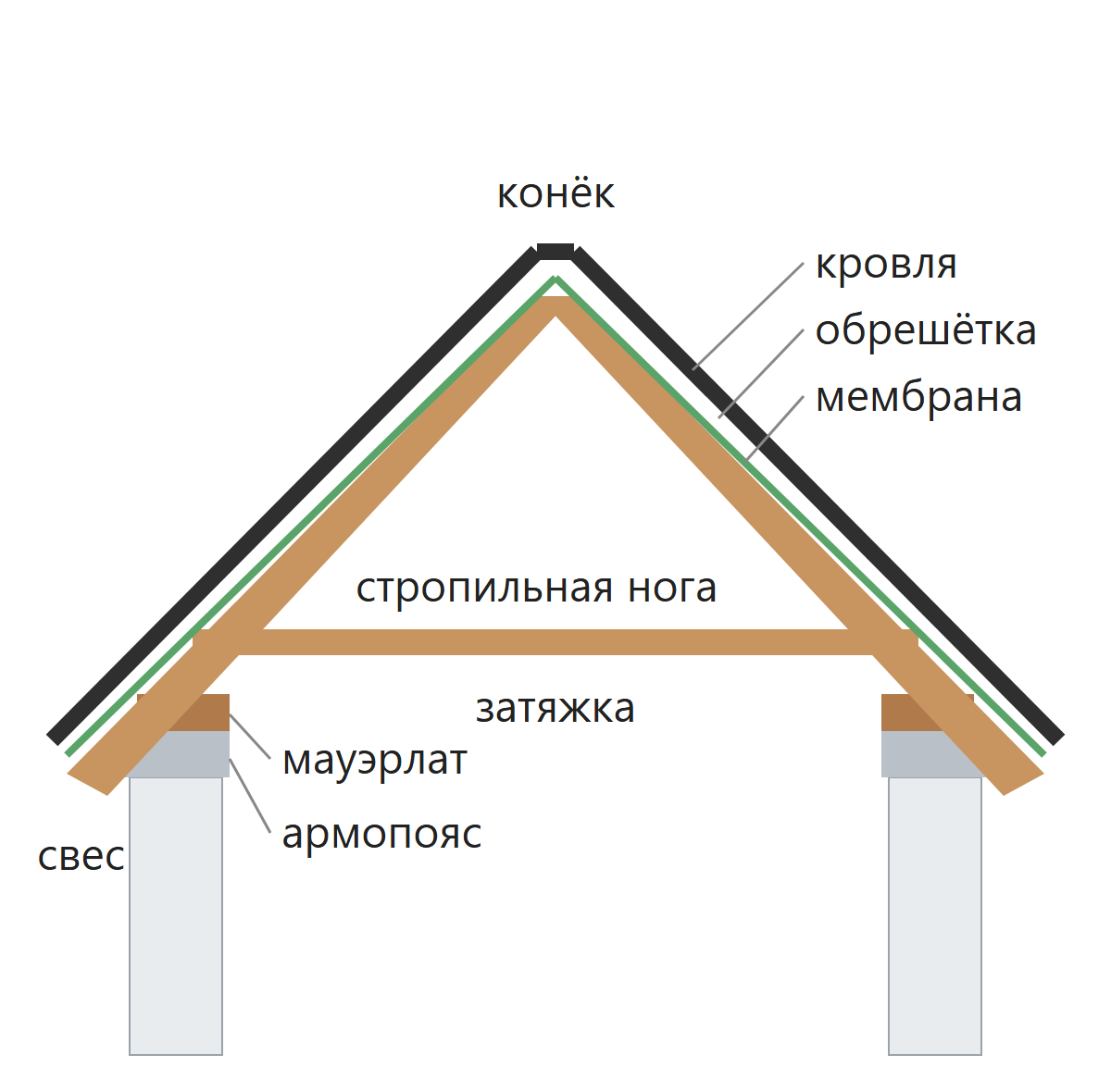

Из чего состоит крыша

• Армопояс. Монолитная железобетонная полоса по верху каменных стен. Она связывает стены и равномерно передаёт на них нагрузку сверху. В армопояс заранее закладывают шпильки для крепления мауэрлата.
• Мауэрлат. Деревянный брус, обычно 150×150 или 150×100 мм, который лежит на армопоясе по периметру. На него опираются наклонные балки. Между мауэрлатом и бетоном кладут гидроизоляцию.
• Стропила. Наклонные балки, главный несущий элемент. На них лежит весь кровельный пирог и снег. Шаг обычно 600-900 мм, сечение по расчёту.
• Конёк. Верхняя линия, где сходятся скаты. Здесь балки соединяют между собой, а кровлю закрывают коньковым элементом с вентиляцией.
• Затяжки, ригели, стойки, подкосы. Дополнительные элементы, которые не дают конструкции разъехаться или прогнуться.

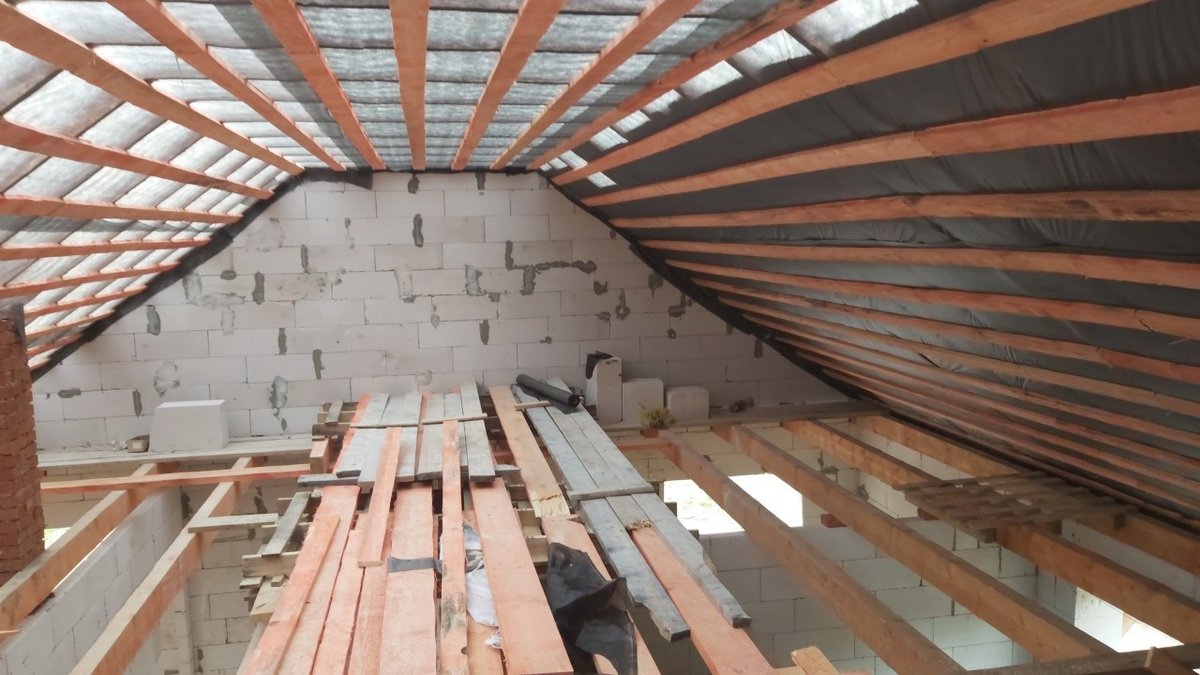

• Гидроветрозащитная мембрана. Плёнка поверх несущих балок. Она не пускает внутрь воду, которая может попасть под кровлю, но выпускает пар.
• Контробрешётка и обрешётка. Бруски вдоль балок прижимают мембрану и создают вентиляционный зазор. Поперёк них обрешётка, к которой крепят кровлю.
• Кровельное покрытие. Металлочерепица, профнастил, мягкая черепица, фальцевая кровля.
• Свесы, водосток, снегозадержание. Свес защищает стены от дождя, водосток уводит воду от фундамента, снегозадержатели не дают снегу съезжать лавиной.

Как кровля крепится к стенам

Самое ответственное место это узел, где наклонные балки встречаются со стеной. Здесь вес снега и кровли переходит на дом, а ветер пытается всё сорвать.

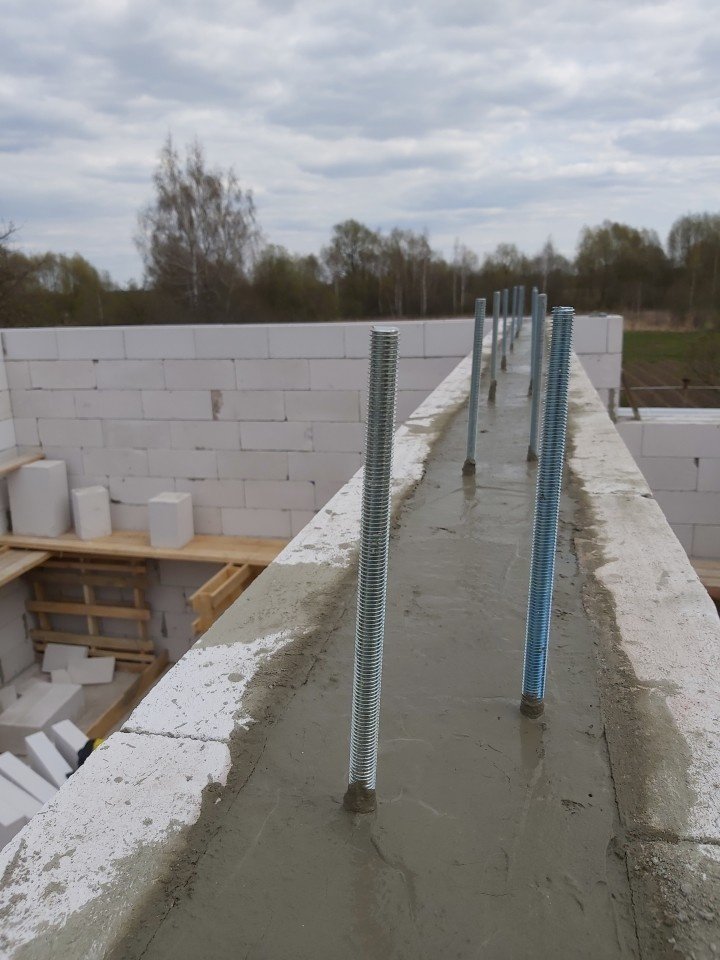

На каменных стенах, газобетоне, керамоблоке, кирпиче, кровлю ставят только на армопояс. Газобетон не держит точечную нагрузку, без пояса блоки под опорами крошатся, а по стенам идут трещины. Мауэрлат кладут на шпильки, залитые в армопояс, через гидроизоляцию и затягивают гайками с шайбами.

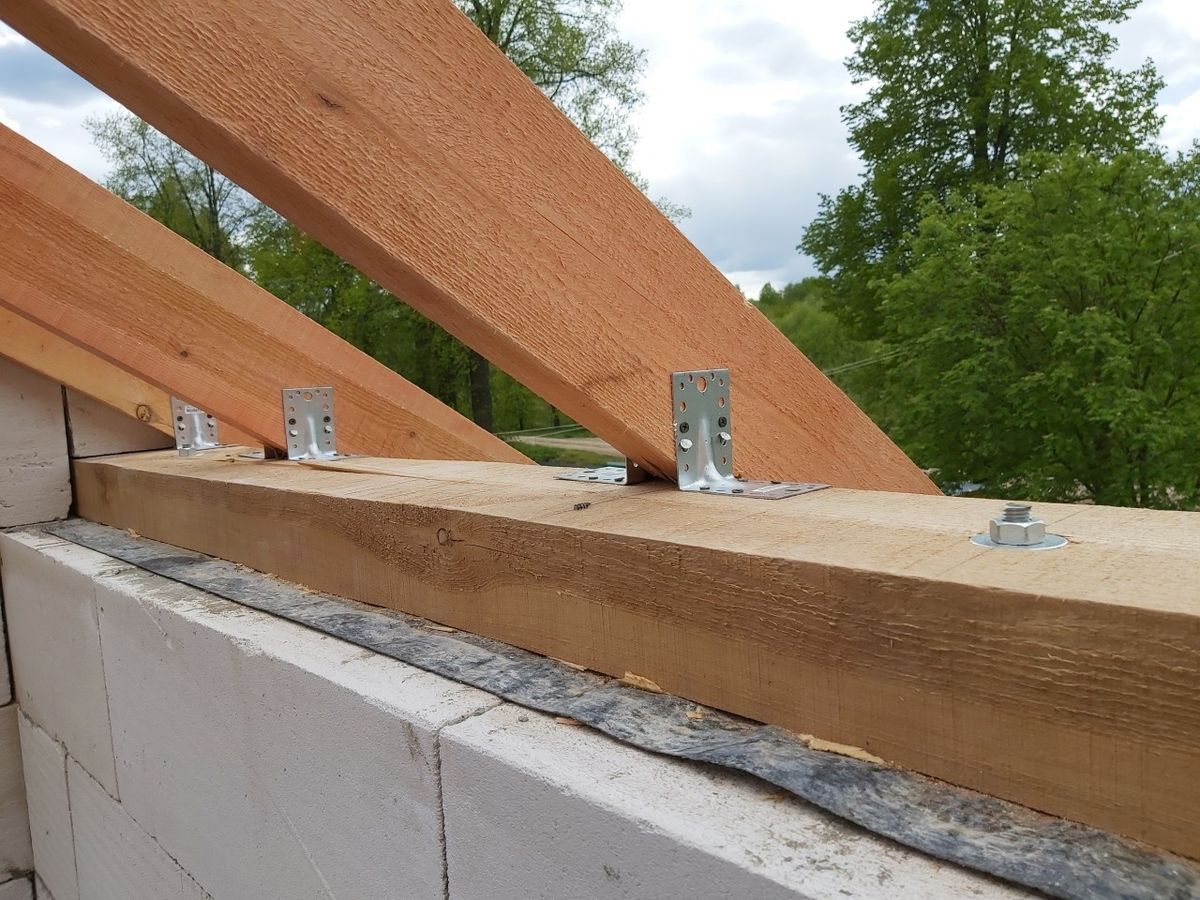

Стропила к мауэрлату крепят металлическими уголками, пластинами или скобами, а в домах из бруса и бревна скользящими опорами. Брус и бревно садятся, и балки должны иметь возможность сдвинуться, иначе всё перекосит. На каркасных домах стропила опираются на верхнюю обвязку стен и крепятся к ней так же, уголками и пластинами.

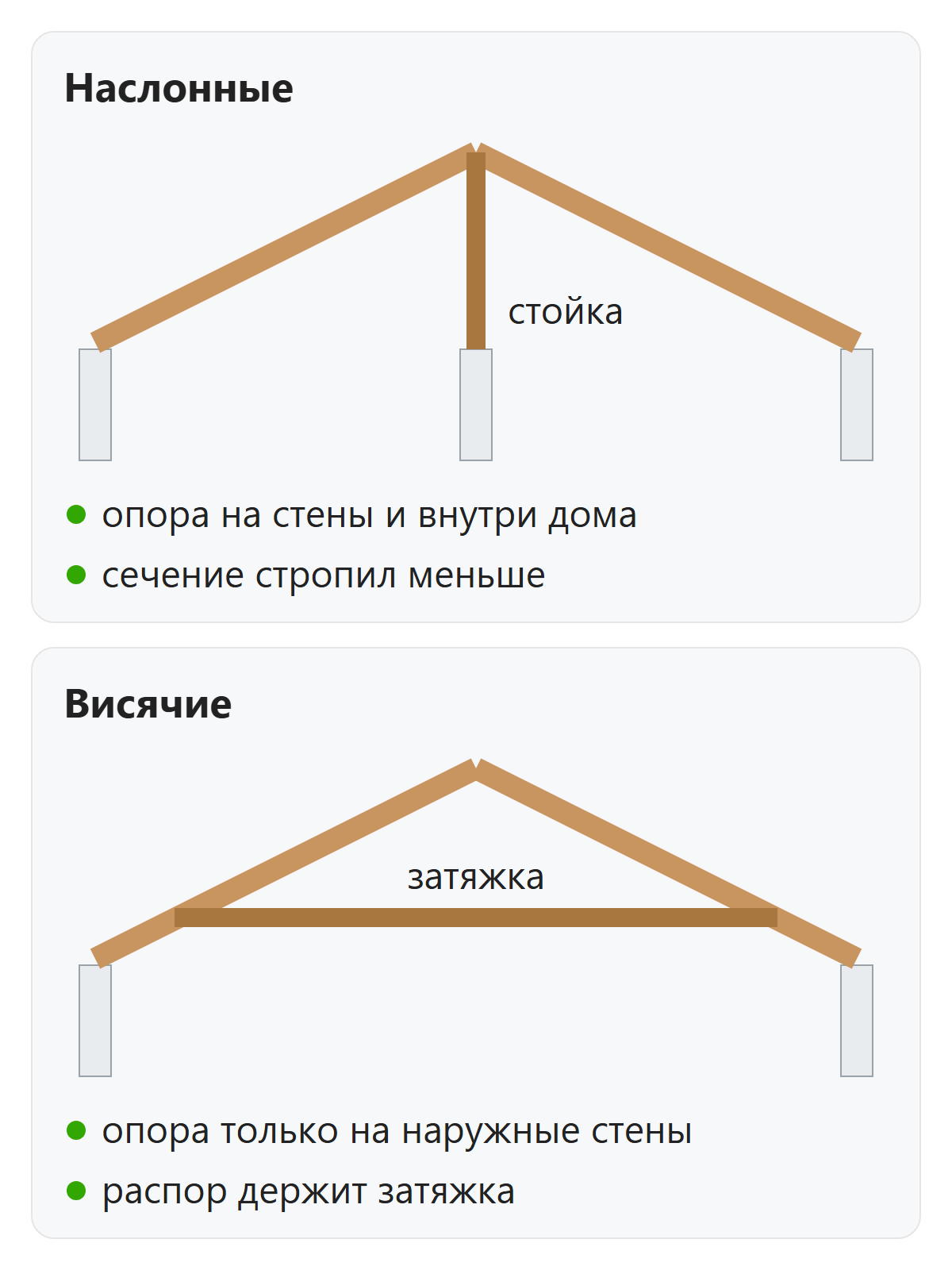

Наслонные и висячие стропила

Стропильную систему подбирают по тому, есть ли в доме внутренняя несущая стена, на которую можно опереть середину.

• Наслонные стропила опираются на наружные стены и на стойки, которые стоят на внутренней несущей стене. Пролёт делится на две части, и сечение можно взять меньше. Это самый частый вариант для домов шириной 8-10 метров с несущей стеной посередине.
• Висячие стропила опираются только на наружные стены. Чтобы они не распирали стены в стороны, низ стропил стягивают затяжкой. Так делают, когда внутренней опоры нет или нужно свободное пространство мансарды.

Сечение стропил считают по пролёту, шагу, весу кровли и снеговой нагрузке для района строительства. Как ориентир для двускатной кровли из металлочерепицы при шаге 600-900 мм.

Таблица только для понимания порядка. Снеговая нагрузка в средней полосе большая, и экономия на сечении видна по прогибу кровли уже в первую снежную зиму. Точные сечения даёт конструктор в проекте.

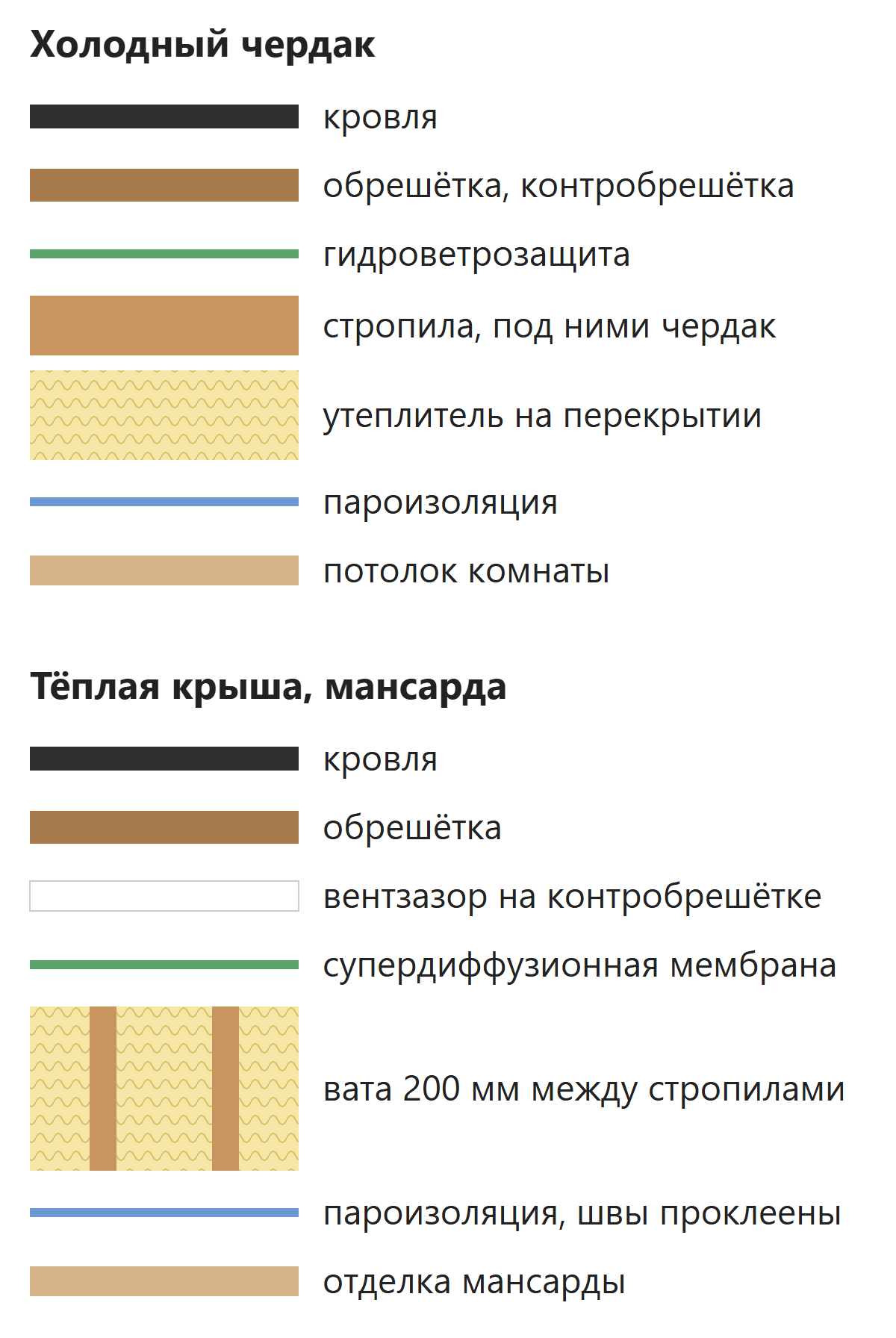

Кровельный пирог для чердака и мансарды

Кровля бывает холодной и тёплой. Холодная над нежилым чердаком, утепляют не её, а перекрытие под ней. Тёплая над мансардой, утеплитель лежит между несущими балками.

Холодный чердак

Сверху кровля на обрешётке и контробрешётке, под ними мембрана. Чердак проветривается через свесы и конёк, на его полу, то есть на перекрытии над комнатами, лежит утеплитель с пароизоляцией снизу. Это самый простой и надёжный вариант. Тепло остаётся в доме, а на чердаке зимой мороз, как на улице, и снег на кровле не тает снизу, поэтому не образуется наледь.

Тёплая кровля мансарды

Здесь утеплитель лежит между балками и под ними, обычно 200 мм каменной ваты и больше. Сверху утеплителя супердиффузионная мембрана, под ним пароизоляция с проклеенными швами, а между мембраной и кровлей вентзазор на контробрешётке. Воздух должен свободно идти от свеса до конька, иначе под кровлей копится конденсат, утеплитель мокнет, а зимой на свесах растут сосульки.

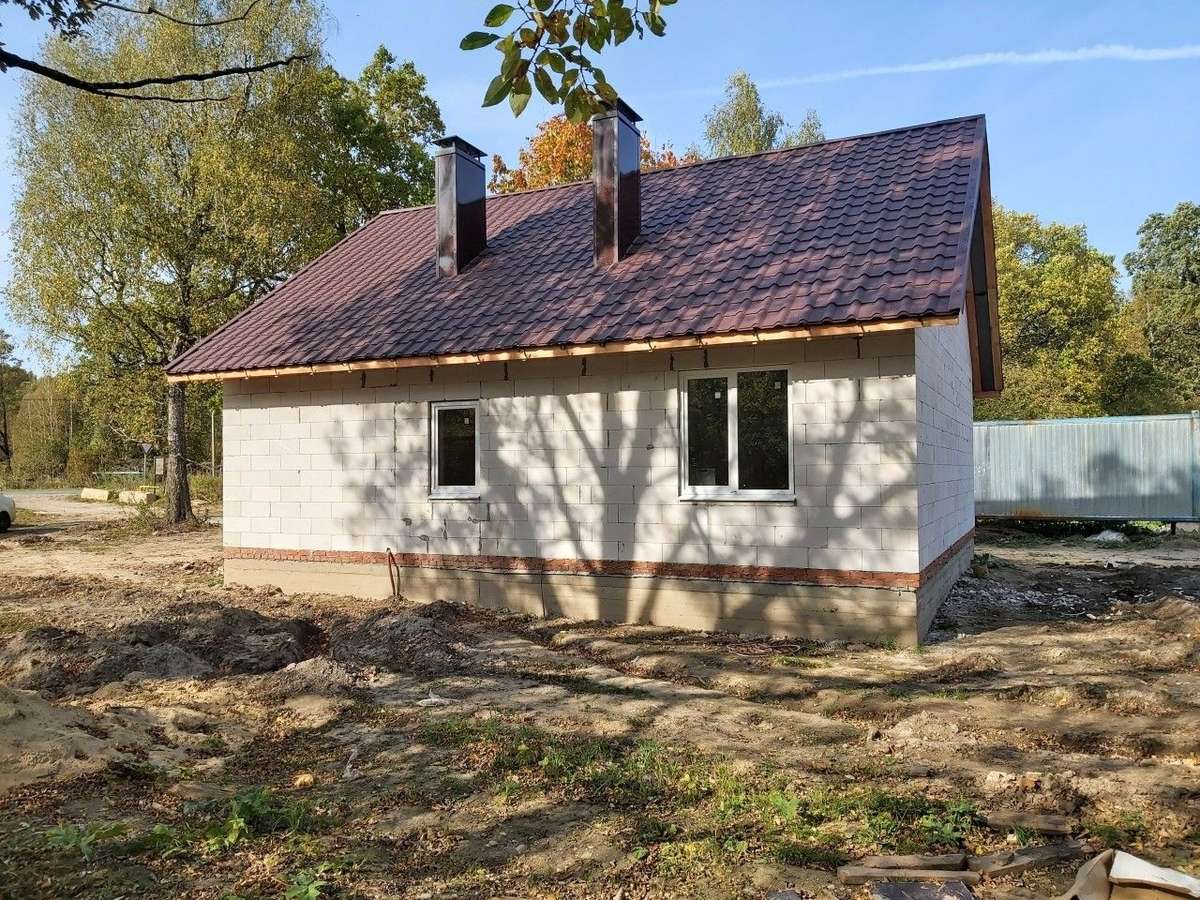

В наших домах из газобетона кровлю обычно утепляем каменной ватой толщиной 200 мм. Так сделан, например, дом на 140 м² в деревне Макарово.

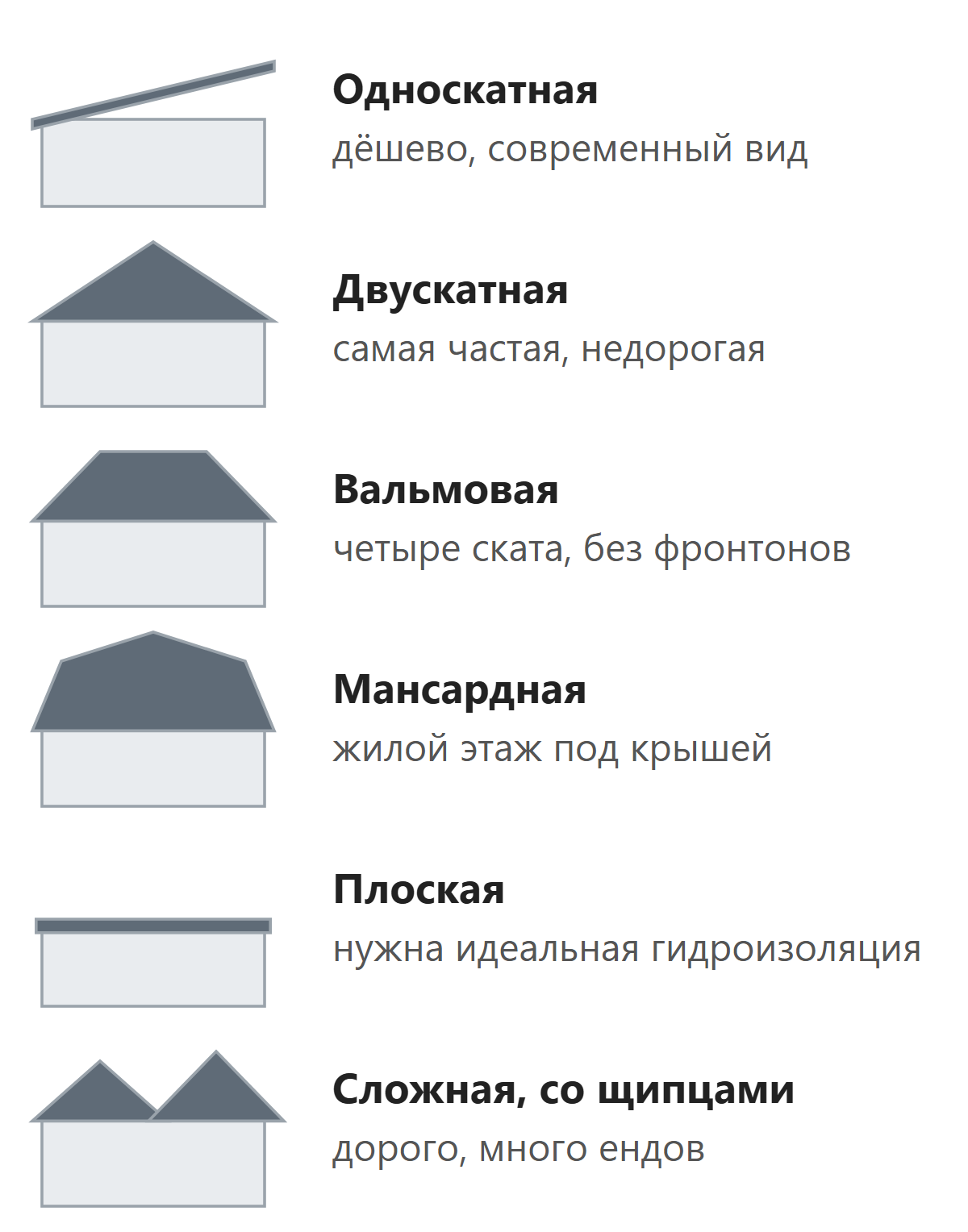

Виды крыш и когда какую выбрать

Какая крыша лучше для частного дома

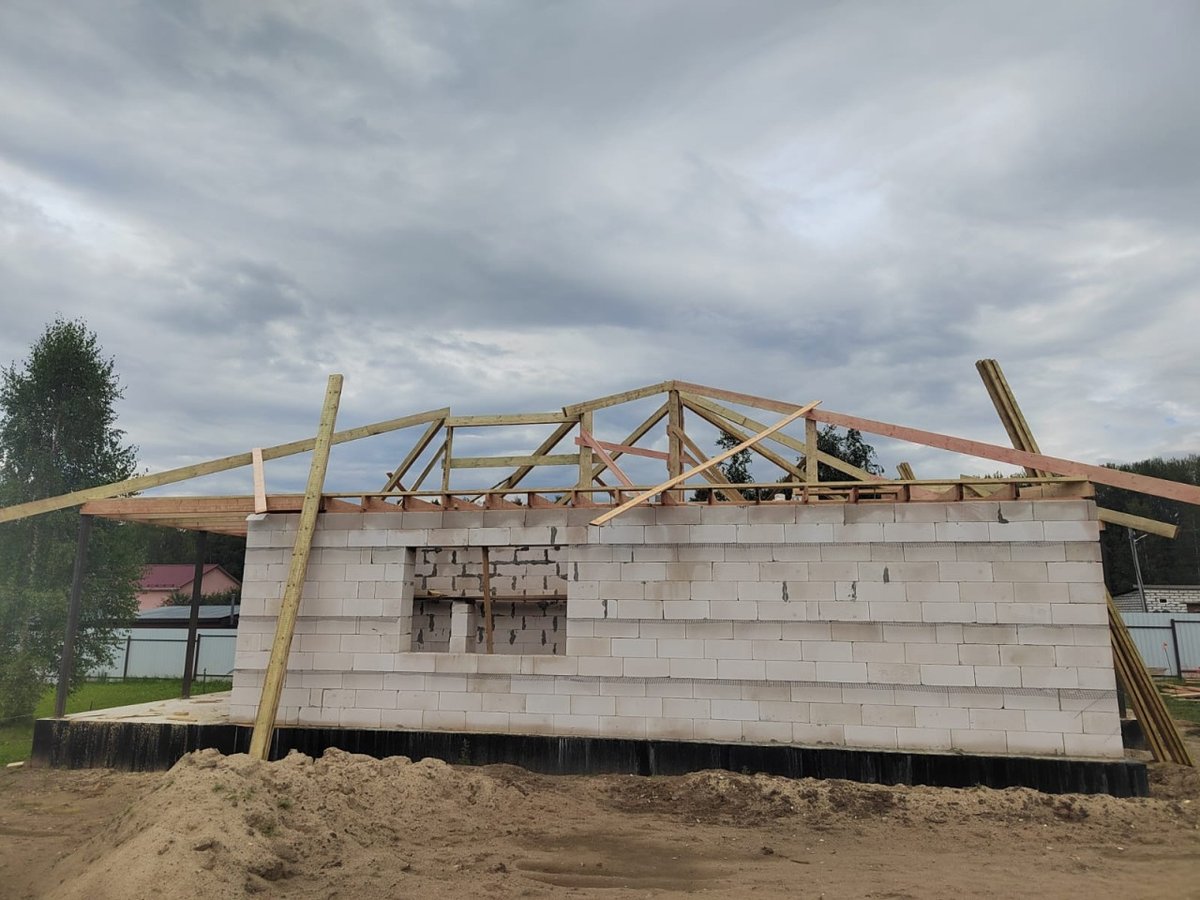

Для большинства домов в средней полосе лучший выбор это двускатная или вальмовая форма с уклоном около 25-40 градусов. На ней не задерживается снег, она проста в устройстве, а под ней остаётся холодный чердак, который защищает дом от наледи. Односкатная подходит для современной архитектуры и небольших домов. Сложные формы с множеством скатов красивы, но каждая ендова и каждое примыкание это место, где через несколько лет может потечь.

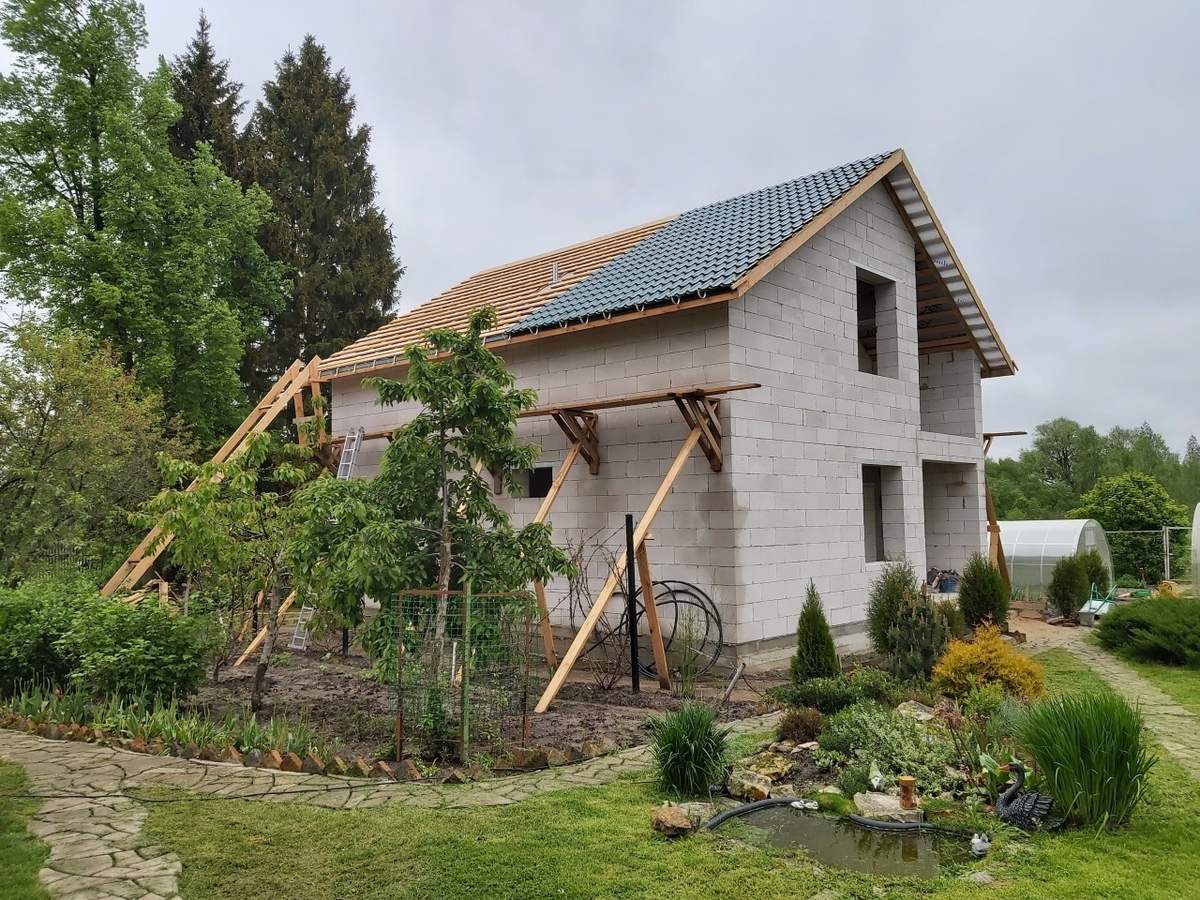

Двускатная кровля и кровля каркасного дома

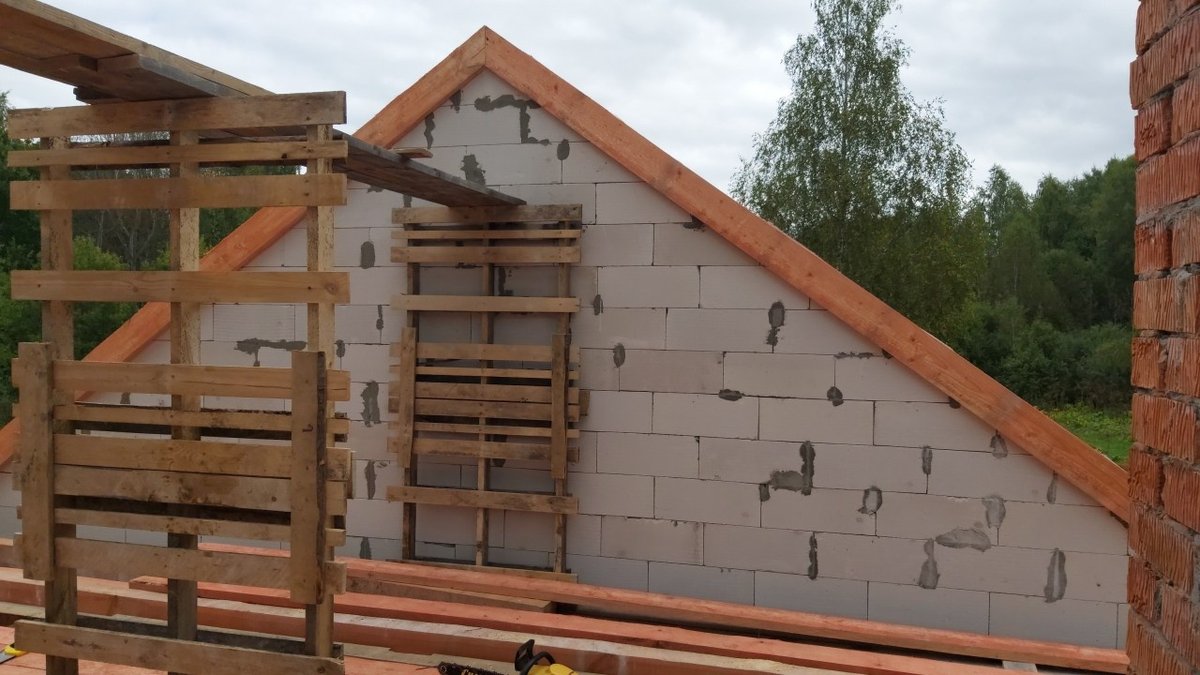

Двускатная форма самая частая у одноэтажных домов. Два ската, конёк и два фронтона. Фронтоны в каменном доме выкладывают из того же газобетона, что и стены, с армопоясом по скату, или делают каркасными и обшивают. Она выходит дешевле всех, кроме односкатной, а отделка фронтонов даёт простор для архитектуры.

У каркасного дома всё собирается по той же схеме, но опирается не на армопояс, а на верхнюю обвязку стен. Балки крепят к обвязке уголками и пластинами, а перекрытие или затяжки не дают им распирать стены. Каркас лёгкий, поэтому ветер для него опаснее, чем для каменного дома, и крепёж к обвязке делают с запасом.

Какое кровельное покрытие выбрать

• Металлочерепица. Самое частое покрытие частных домов. Лёгкая, быстро монтируется, выглядит как черепица. Минусы в шуме дождя без хорошего утепления и в отходах на сложных формах.
• Профнастил. Дешевле металлочерепицы, подходит для простых скатов и хозпостроек. Для кровли берут кровельный профлист с высокой волной и полимерным покрытием, а не стеновой.
• Мягкая черепица. Гибкие битумные листы на сплошном настиле из ОСП или фанеры. Тихая, подходит для сложных форм, почти без отходов. Дороже за счёт сплошного основания.
• Фальцевая кровля. Гладкие металлические листы с соединением в замок. Скрытый крепёж и современный вид, но нужен аккуратный монтаж.

Каждое покрытие имеет минимальный уклон, ниже которого производитель не даёт гарантию. Его проверяют до выбора формы. Подробно о сравнении покрытий в статье о том, какая кровля лучше.

Водосток и снегозадержание

Без водостока вода с кровли падает прямо у стен. Она размывает отмостку, мочит цоколь и уходит под фундамент, а брызги пачкают фасад. Поэтому водосток считают частью кровли, а не украшением.

• Желоба крепят на кронштейны под свесом с небольшим уклоном к воронкам. Кронштейны ставят до укладки покрытия, если они крепятся к обрешётке.
• Воронки и трубы размещают так, чтобы на одну трубу приходилось не слишком много площади ската. На доме 10×10 с двумя скатами обычно четыре трубы, по углам.
• Отвод воды от труб делают в ливнёвку, дренаж или на лоток подальше от дома, а не прямо на отмостку у стены.
• Обогрев желобов и труб греющим кабелем ставят там, где зимой на свесах растут сосульки, например над входом.

Снегозадержатели ставят над входами, дорожками, парковкой и над нижними кровлями крыльца и террасы. На металлической кровле снег сходит пластом, и без задержателей он может погнуть желоб или повредить то, что внизу. Трубчатые снегозадержатели крепят к обрешётке через кровлю в первом-втором ряду от свеса.

Мансардные окна и примыкания

Самые частые места протечек это не сами скаты, а всё, что их прорезает и к ним примыкает.

• Мансардные окна ставят только с заводским окладом под ваш тип покрытия и с гидроизоляционным фартуком вокруг рамы. Проём в несущих балках обрамляют поперечинами.
• Дымоход и вентиляционные трубы обходят с отступом от горючих частей кровли, по нормам для дымоходов. Примыкание к трубе делают с нижним фартуком под покрытием и верхним поверх него, со штробой в кладке трубы.
• Примыкание к стене, если кровля веранды или крыльца упирается в дом, закрывают планкой с уплотнителем и заводят мембрану на стену.
• Ендовы, внутренние углы между скатами, делают с нижней планкой ендовы и уплотнителем. Через ендову проходит вода с двух скатов сразу.

Как продлить жизнь кровли

Хорошо сделанная кровля почти не требует ухода, но пара простых привычек избавляет от дорогого ремонта.

• Весной и осенью чистить желоба и воронки от листьев и мусора.
• После сильного ветра осмотреть коньки, примыкания и планки на свесах.
• Раз в год заглянуть на чердак, нет ли тёмных пятен на досках и мокрого утеплителя.
• Не сбрасывать снег лопатой с металлической кровли, царапины в покрытии начинают ржаветь.
• Следить, чтобы слуховые окна и продухи на чердаке были открыты, иначе зимой на нём собирается иней.

Как сделать крышу, по шагам

1. Проект. Форма, уклон, стропильная система, сечения, кровельный пирог, водосток.
2. Армопояс на каменных стенах со шпильками для мауэрлата.
3. Мауэрлат на гидроизоляции, по уровню, на шпильках.
4. Стропила. Сначала крайние пары и шнур, потом промежуточные по шнуру. Крепление к мауэрлату и в коньке.
5. Затяжки, стойки, подкосы по проекту.
6. Мембрана с нахлёстом снизу вверх, прижатая контробрешёткой.
7. Обрешётка с шагом под выбранную кровлю, сплошной настил под мягкую черепицу.
8. Кровля с доборами, коньком, ендовами, примыканиями к трубам и стенам.
9. Водосток и снегозадержание.
10. Утепление перекрытия или мансарды и пароизоляция.

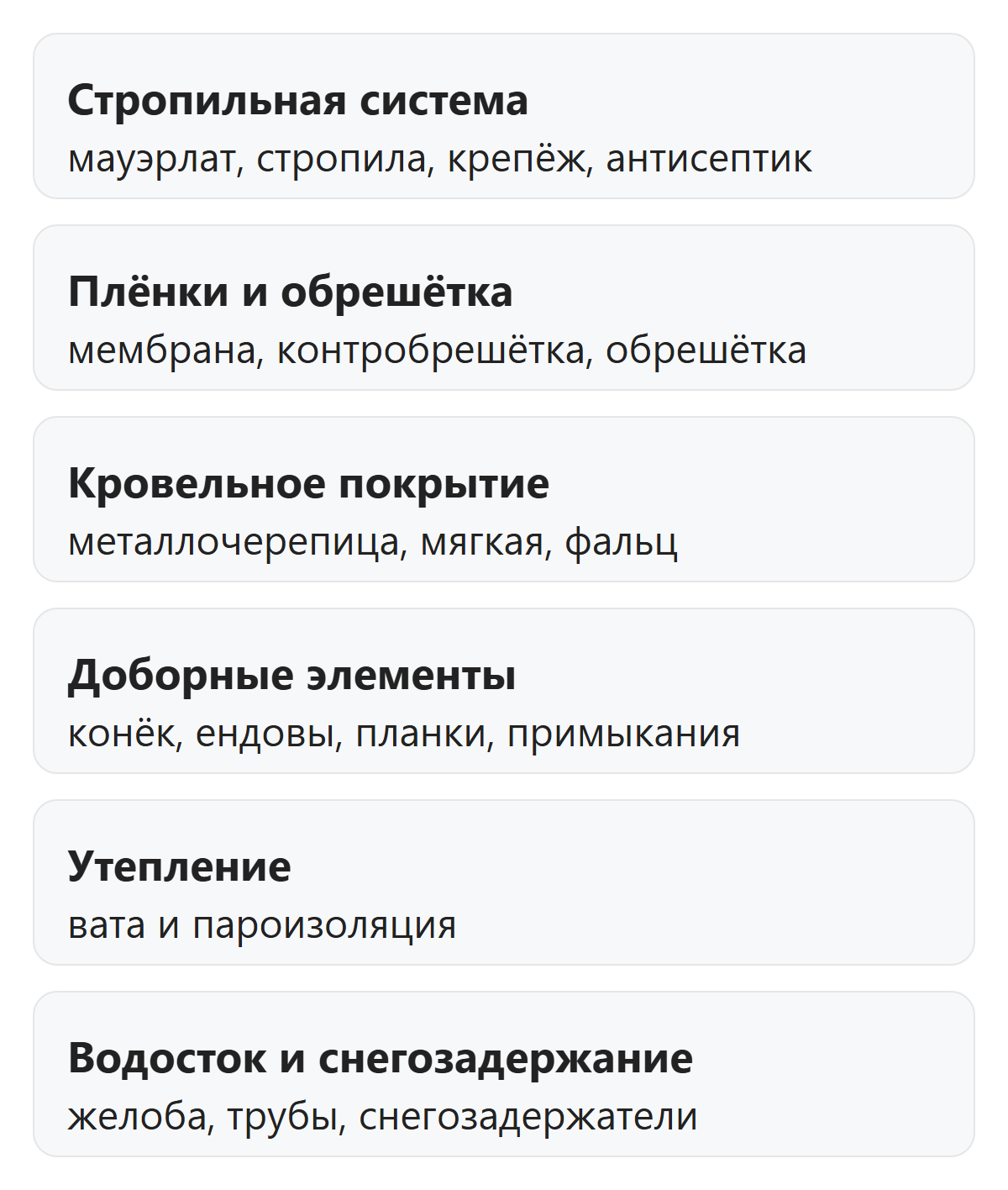

Как считают стоимость кровли

Стоимость считают от площади скатов, а не от площади дома. У дома 10×10 с двумя скатами и свесами площадь кровли около 140-160 м², у вальмовой больше. Дальше к площади прибавляют материалы и работу по каждой статье. Ориентиры по работе в Калуге такие.

Цены только за работу и ориентировочные, материалы считают отдельно по смете. Сильнее всего цену меняют форма, число ендов и примыканий, мансардные окна и выбор покрытия. Подробно о кровельных работах и ценах на странице кровельных работ.

Ошибки при монтаже

• Нет армопояса на газобетоне. Опоры продавливают кладку, по стенам идут трещины.
• Сечение балок «на глаз». Скаты прогибаются под снегом, по кровле видна волна.
• Нет вентзазора. Конденсат под кровлей, мокрый утеплитель, наледь и сосульки.
• Мембрана наоборот или без нахлёстов. Вода, попавшая под кровлю, уходит в утеплитель.
• Пароизоляция без проклейки швов. Пар из дома уходит в утеплитель мансарды, он мокнет и перестаёт греть.
• Ендовы и примыкания без доборов и уплотнителей. Самые частые места протечек.
• Нет снегозадержания над входом. Снег съезжает лавиной на крыльцо и машину.
• Сырая древесина. Доски ведёт при высыхании, скаты перекашивает.

Чек-лист приёмки

• Мауэрлат лежит на гидроизоляции и затянут на всех шпильках.
• Несущие балки одной плоскостью, без перепадов, крепёж на каждом узле.
• Мембрана без порывов, с нахлёстом и проклейкой там, где нужно.
• Есть вентзазор от свеса до конька, коньковый элемент вентилируемый.
• Ендовы, примыкания к трубам и стенам с доборами и уплотнителем.
• Водосток с уклоном к воронкам, трубы отводят воду от фундамента.
• Утеплитель лежит плотно, пароизоляция проклеена.

Что предлагает GTS-STROY

Мы делаем кровлю в составе дома и отдельно, от стропильной системы до кровли, водостока и утепления. Работаем по договору с детальной сметой, в которой отдельно видны несущая часть, плёнки, кровля, доборы и водосток. Цена после подписания не меняется, оплата по факту выполнения этапа, гарантия 5 лет на все работы. На наших домах стоит, например, кровля Grand Line, как в доме по проекту «Добрый дом 7» в селе Дворцы.

Подробнее об услуге на странице кровельных работ под ключ, а стоимость дома целиком можно посчитать в калькуляторе.
