Клей или цементный раствор для кладки блоков. Как толщина шва влияет на теплопотери
"Какая разница, чем класть блок, если стены и так толстые" - фраза, после которой обычно платят за отопление больше расчётного. Шов между блоками почти всегда проводит тепло хуже, чем сам блок, и именно через швы стена теряет заметную часть тепла, которое должна была сохранять. Разберём, насколько именно, и почему для газобетона, керамоблока и теплоблока правильный ответ на вопрос "клей или раствор" звучит по-разному.
Почему шов - самое слабое место стены
Ячеистый бетон и тёплая керамика получают низкую теплопроводность за счёт пор и пустот. У обычного цементно-песчаного раствора пор нет, он плотный, и его теплопроводность в 5-6 раз выше, чем у газобетона, и в 3-4 раза выше, чем у пористой керамики. Шов из такого раствора работает как короткое замыкание в цепи утепления, тепло уходит через него в разы охотнее, чем через толщу блока.
Специальный клей для кладки блоков решает сразу две задачи. Во-первых, шов получается тонким, 2-3 мм вместо 10-15 мм у обычного раствора. Во-вторых, у клеевых составов теплопроводность обычно ниже, чем у рядового цементного раствора, потому что в них добавляют облегчающие компоненты. Экономия набегает по двум направлениям сразу, а не по одному.
Как считается вклад шва в теплопотери
Точный расчёт мостика холода требует двумерного или трёхмерного моделирования по методике СП 50.13330. Для оценки порядка величины используют упрощённый метод параллельных путей теплопередачи: считают, какую долю площади стены занимают швы, и сравнивают сопротивление теплопередаче блока и шва по отдельности.
Доля площади горизонтального шва от высоты ряда считается просто: t / (h + t), где t - толщина шва, h - высота блока. Чем выше блок, тем меньше влияет один и тот же шов, поэтому крупноформатные блоки в принципе менее чувствительны к качеству кладки, чем мелкие.
Дальше нужно сравнить сопротивление теплопередаче двух путей. Путь через блок считается как R = δ / λ, путь через шов - точно так же, но с теплопроводностью связующего вместо блока. Итоговое сопротивление стены с учётом шва получается как средневзвешенное по площади между этими двумя путями, а не простое среднее, поэтому даже небольшая доля шва с сильно отличающейся теплопроводностью заметно тянет общий результат вниз.
Газобетон, клей против цементного раствора
Возьмём стену из газобетона D500 толщиной 375 мм, тот же пример, что и в расчёте утепления. Теплопроводность блока 0,14 Вт/(м·°C), высота блока 200 мм.

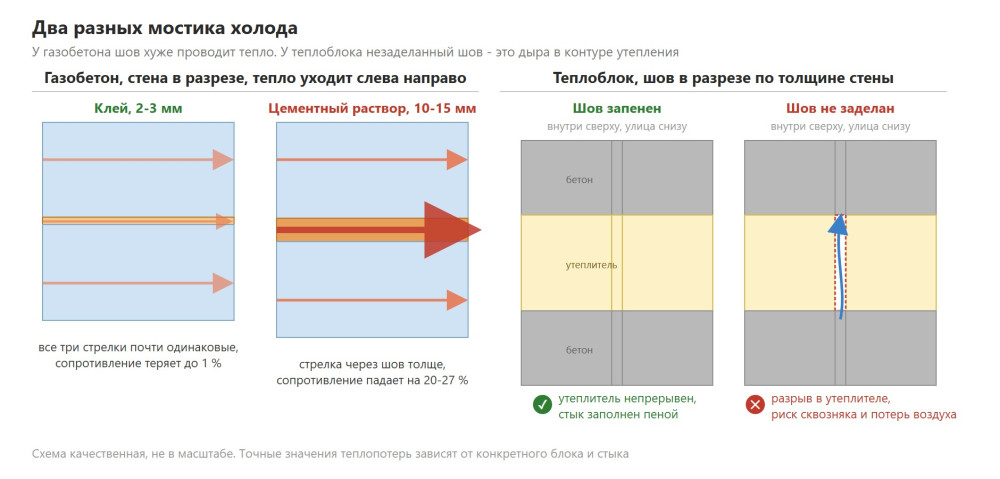

Клеевой шов 2 мм с теплопроводностью около 0,22 Вт/(м·°C) занимает всего около 1 % площади стены по высоте, вертикальные швы у блоков с пазом и гребнем обычно вообще без раствора. Итоговое падение сопротивления теплопередаче стены из-за таких швов - в пределах 0,5 %, то есть практически незаметно на фоне блока.
Цементно-песчаный раствор толщиной 12 мм с теплопроводностью около 0,8 Вт/(м·°C) занимает уже 5,7 % площади по горизонтальным швам, а если блоки без паза и гребня и раствор есть и в вертикальных швах, доля возрастает до 7,5-8 %. Пересчёт по методу параллельных путей даёт падение сопротивления теплопередаче стены на 20-27 % относительно паспортного значения блока.
| Тип шва | Доля площади шва | Потери сопротивления теплопередаче |
|---|---|---|
| Клей, 2-3 мм, паз-гребень | около 1 % | до 1 % |
| Цементный раствор, только горизонтальные швы | около 6 % | около 20 % |
| Цементный раствор, оба направления | около 8 % | до 27 % |
Разница в 20-27 % сопротивления теплопередаче - это разница в сотнях кубометров газа за отопительный сезон для дома среднего размера, и она возникает исключительно из-за выбора связующего, а не из-за качества самого блока.
Считается это так. Сопротивление самого блока R = 0,375 / 0,14 = 2,68 м²·°C/Вт, отсюда U-блока = 0,373 Вт/(м²·°C). Для клеевого шва при доле площади 1 % и теплопроводности 0,22 Вт/(м·°C) на той же толщине стены получаем U-шва = 0,587, средневзвешенное значение U по стене составляет 0,99 × 0,373 + 0,01 × 0,587 = 0,375, отсюда R стены = 2,66, потеря около 0,5 % от паспортного значения блока. Для цементного раствора при доле шва 7,5 % и теплопроводности 0,8 Вт/(м·°C) U-шва получается 2,13, средневзвешенное U стены поднимается до 0,507, а R падает до 1,97, то есть теряется около 26 % от паспортного значения блока. Это тот самый упрощённый параллельный расчёт, о котором говорилось выше, для проектной документации его дополняют более точным моделированием, но порядок цифр он показывает верно.
Керамические блоки и тёплый раствор
У крупноформатной поризованной керамики другая практика. Поверхность блока рельефная, тонкий клеевой шов на неё лечь не может, поэтому используют специальный тёплый кладочный раствор на основе перлита с теплопроводностью около 0,22 Вт/(м·°C), заметно ниже обычного цементного раствора.
Для блока 510×219 мм с теплопроводностью 0,165 Вт/(м·°C) тёплый раствор в шве 10-12 мм и сухие вертикальные пазы дают падение сопротивления теплопередаче стены всего на 1-2 %. Если бригада заменяет тёплый раствор обычным цементно-песчаным ради экономии или привычки, потери вырастают до 18-20 %, и крупноформатный блок, спроектированный специально под норму без утепления, эту норму перестаёт выполнять.
Керамзитобетон, почему шов здесь не главное
Керамзитобетонная стена почти всегда идёт с внешним слоем утеплителя, потому что сам блок не набирает нужное сопротивление теплопередаче в разумной толщине. Раз основную теплозащиту даёт утеплитель снаружи, а не блок, вклад шва кладки в общие теплопотери стены становится второстепенным на фоне толщины и качества самого утепления. Здесь важнее не тип раствора в кладке, а сплошность утеплителя и отсутствие зазоров в нём.

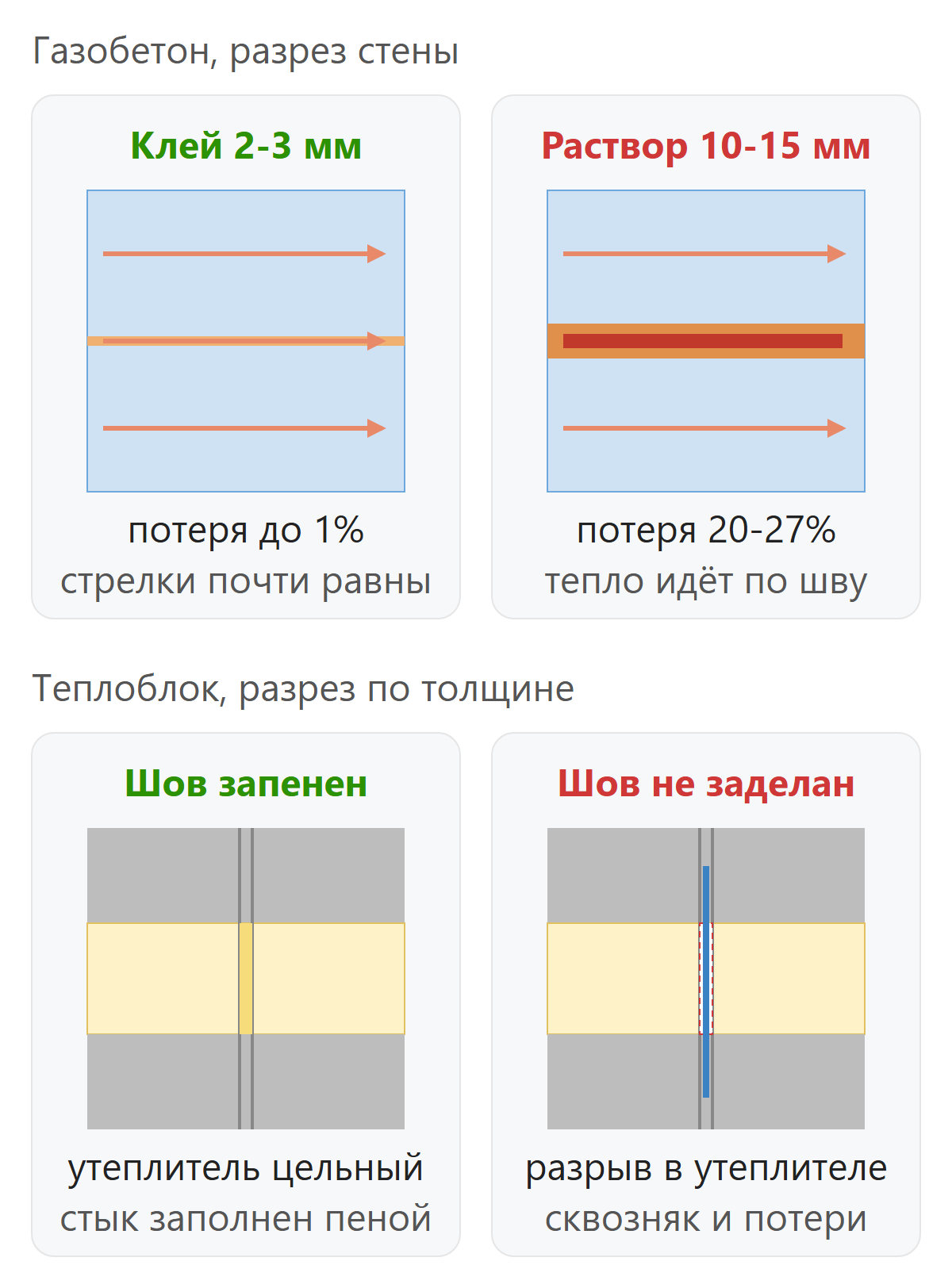

Теплоблок и другая природа мостиков холода
Теплоблок, трёхслойный блок несъёмной опалубки со слоем пенополистирола между двумя бетонными оболочками, устроен иначе, чем однородный блок, и мостик холода в нём возникает по другой причине. Здесь не толщина шва определяет потери, а его сплошность именно в слое утеплителя.
Если геометрия блоков неидеальна или монтажники не заполнили технологический зазор между утеплителем соседних блоков, в теплоизоляционном контуре стены образуется сквозная щель. Это уже не участок с пониженным сопротивлением, как в случае цементного шва у газобетона, а фактически разрыв утепляющего слоя, через который может идти не только кондуктивная потеря тепла, но и конвекция воздуха, то есть тот самый сквозняк, которого боятся жильцы.
Поэтому для теплоблоков требования к кладке строже, чем "просто ровный шов". Каждый вертикальный и горизонтальный стык нужно проверять на сплошность утеплителя, а зазоры заполнять монтажной пеной или полосой минеральной ваты, а не полагаться на то, что бетонные оболочки блоков просто состыкуются впритык. Верхний ряд кладки обычно замыкают монолитным поясом, заливаемым в те же блоки как в несъёмную опалубку, что дополнительно связывает конструкцию и закрывает часть стыков.
Сравнение по материалам
| Материал | Что кладут | Типичные потери на швах | Что критично |
|---|---|---|---|
| Газобетон | Клей 2-3 мм | до 1 % | тонкий шов, паз-гребень |
| Газобетон | Цементный раствор | 20-27 % | частая ошибка бригад-новичков |
| Керамоблок | Тёплый раствор | 1-2 % | замена на обычный раствор всё портит |
| Керамзитобетон | Обычный раствор | второстепенно | решает наружный утеплитель |
| Теплоблок | Монтажная пена в стыках утеплителя | зависит от сплошности | щели дают не только потери, но и сквозняк |
Как мы контролируем шов на своих объектах
Толщину клеевого шва проверяем гребёнкой с одинаковым шагом зубьев, а не на глаз, отклонение больше миллиметра от паспортного значения производителя блока считаем браком. Для керамоблока используем именно тот тёплый раствор, который указан в проекте, и не допускаем замены на обычный цементно-песчаный, даже если он под рукой у бригады и дешевле.
При работе с теплоблоками каждый стык утеплителя проверяем визуально до заливки монолитного пояса, потому что после заливки скрытый дефект в контуре утепления найти уже почти невозможно, а исправить - только вскрытием готовой стены.
Вывод
Тип связующего в шве - не второстепенная деталь сметы, а параметр, который способен обнулить преимущество дорогого тёплого блока. Клей для газобетона и тёплый раствор для керамоблока сохраняют паспортные характеристики стены почти без потерь, обычный цементный раствор там, где нужен клей, съедает до четверти теплозащиты. У теплоблоков риск ещё серьёзнее, потому что щель в шве - это не просто мостик холода, а разрыв утепляющего контура целиком. Проверять шов стоит на этапе кладки, а не после первой зимы по счетам за отопление.
