7 ошибок при строительстве дома из блоков: к чему приводит нарушение технологии

В поисковой выдаче по газобетону и керамзитобетону регулярно всплывают истории с фотографиями: угол дома осел на десять сантиметров, простенок между окнами второго этажа осыпался под собственным весом, край перекрытия провалился внутрь. Материал в этих разборах почти никогда не оказывается причиной. Причина лежит в конкретном нарушении технологии, которое можно было увидеть и остановить до того, как бригада перешла к следующему ряду. Ниже - семь ошибок, которые встречаются чаще прочих, и механизм, который превращает каждую из них в трещину или разрушение.

Почему в авариях винят материал

Газобетон и керамзитобетон - предсказуемые материалы с известной прочностью, теплопроводностью и допусками по геометрии. Нормативы под них давно посчитаны: несущая способность кладки, глубина опирания перекрытий, требования к армированию собраны в СП 15.13330 и СП 70.13330, и при соблюдении этих цифр дом стоит десятилетиями без аварий. Но каждый пункт норматива можно обойти, чтобы сэкономить день работы или партию материала, и по отдельности такая экономия часто остаётся незамеченной годами. Разрушение приходит туда, где несколько мелких экономий накладываются друг на друга на одном участке стены.

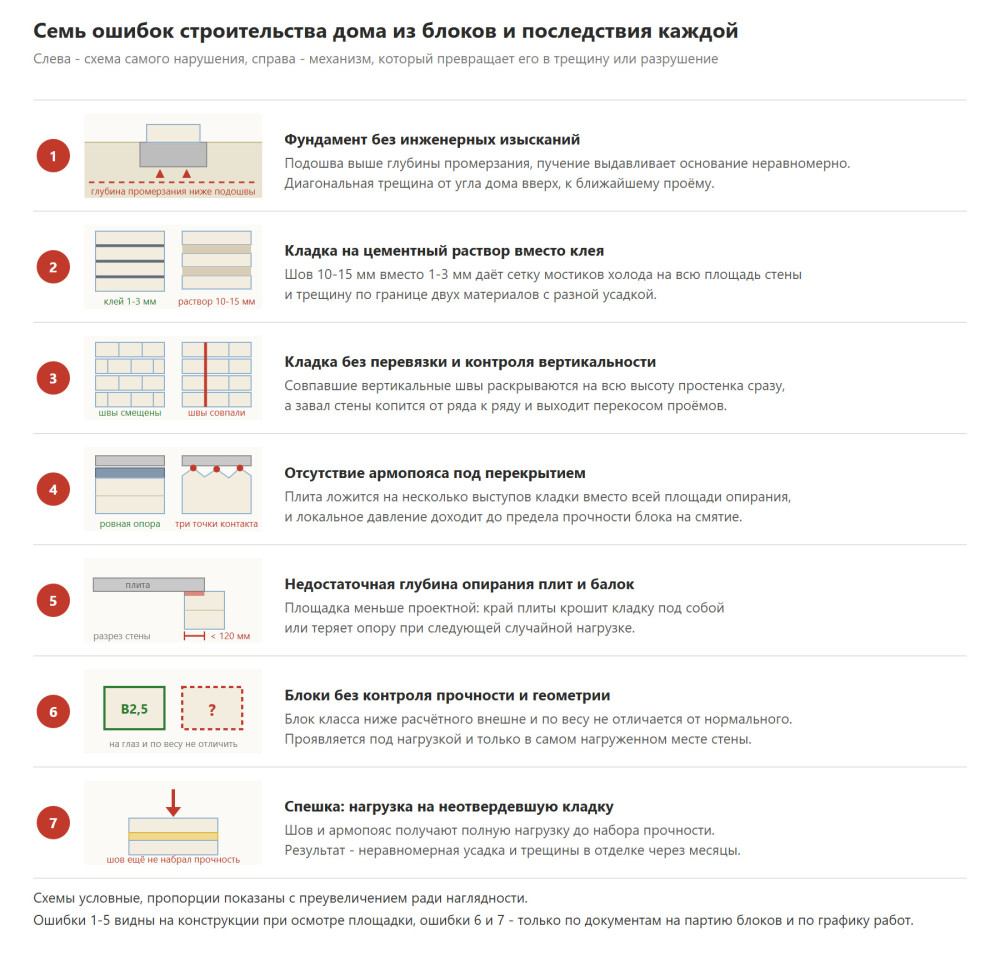

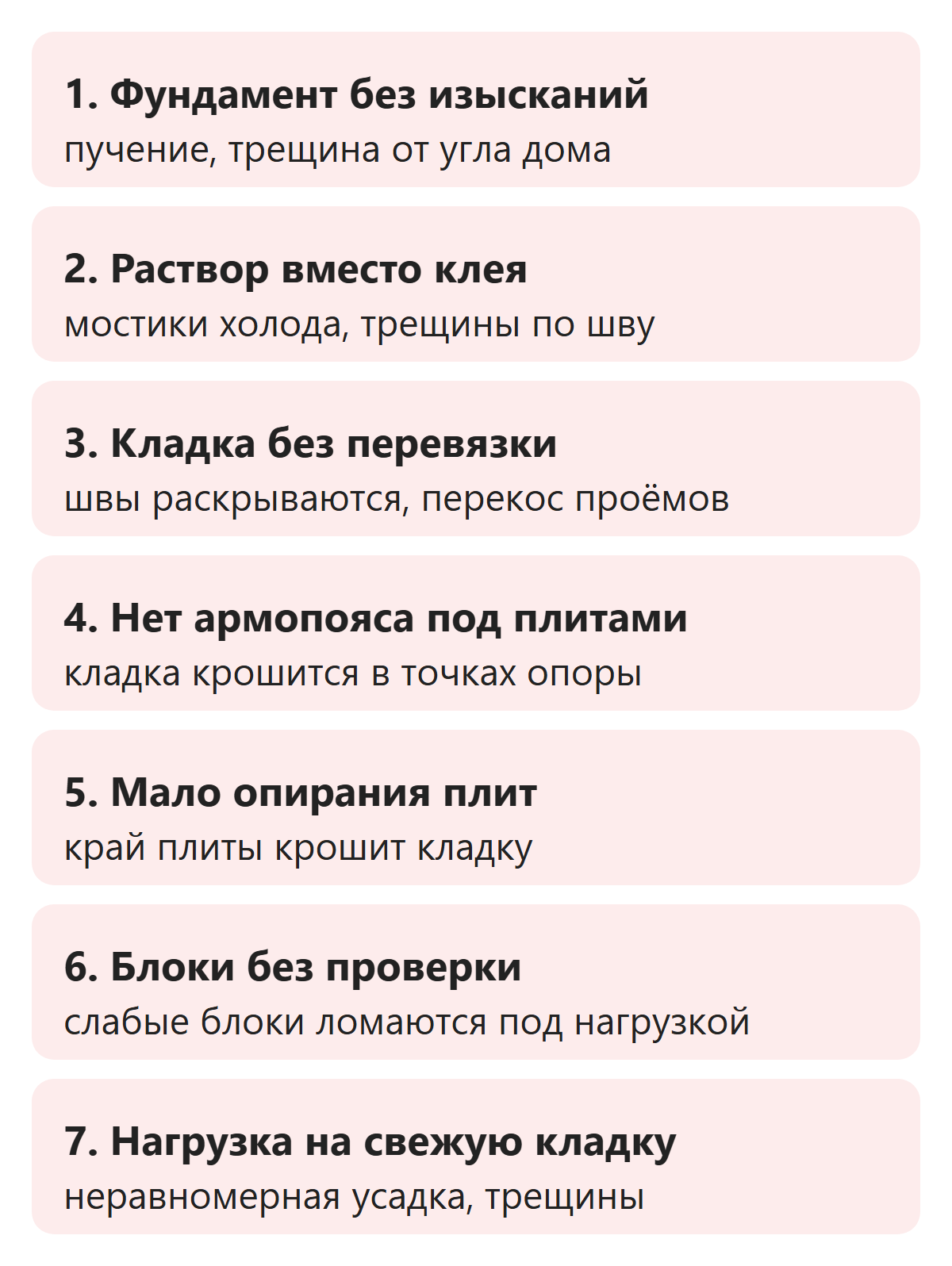

Ошибки 1-5 видны на конструкции при осмотре площадки. Шестую и седьмую на готовой стене не разглядеть - они проверяются по документам на партию блоков и по графику работ.


Ошибка 1. Фундамент без инженерных изысканий

Тип и заглубление фундамента часто выбирают по опыту соседней стройки или по нижней строке прайса бригады, а не по грунту участка. Блочный дом заметно тяжелее каркасного: погонный метр несущей стены из газобетона плотностью D500 толщиной 375 мм при высоте этажа 3 метра весит около 600 кг без штукатурки, а нагрузка от перекрытий и кровли добавляет к этому кратно больше. Фундамент, рассчитанный без анализа грунта - без учёта уровня грунтовых вод, глубины промерзания и несущей способности слоя, на который он опирается, - раньше или позже проседает неравномерно.

Хуже, если подошва заложена выше глубины промерзания на пучинистом грунте. Зимой грунт под ней расширяется неровно и выталкивает основание волнами. Дом, простоявший без видимых проблем два тёплых сезона, может дать трещину уже после первой по-настоящему морозной зимы. Как считать нагрузку и выбирать тип основания под блочный дом, мы разбирали в отдельной статье про фундамент.

Ошибка 2. Кладка на цементный раствор вместо клея

Газобетон и керамзитобетон рассчитаны на тонкий клеевой шов толщиной 1-3 мм. Цементно-песчаный раствор кладут вдвое-впятеро толще, швом 10-15 мм, как кирпич: раствор дешевле клея, и с ним быстрее набирается объём кладки без выравнивания каждого блока по уровню.

У такой замены два прямых следствия. Раствор проводит тепло в разы активнее ячеистого блока, и швы толщиной 10-15 мм превращаются в сплошную сетку мостиков холода, которая отбирает у стены 20-27 % расчётного сопротивления теплопередаче - расчёт мы приводили в статье про клей и цементный раствор. Второе следствие механическое: раствор и блок по-разному реагируют на перепады температуры и влажности, усадка у них разная, и на границе шва рано или поздно образуется трещина, даже если кладка не несёт лишней нагрузки.

Ошибка 3. Кладка без перевязки и контроля вертикальности

Порядовка - это проверка каждого ряда по уровню и правилу, перевязка - смещение вертикальных швов между соседними рядами минимум на 8-10 см. Обе операции требуют времени, и обе первыми выпадают из процесса, когда бригаде важнее закрыть объём за смену.

Без перевязки вертикальные швы двух рядов совпадают, и стена вместо связной ленты превращается в стопку слабо соединённых столбов блоков. Локальная нагрузка или боковое усилие - ветер, отпор грунта, вибрация при монтаже перекрытия - раскрывает трещину ровно по линии совпавших швов, на всю высоту простенка сразу.

Без контроля вертикальности отклонение накапливается по высоте. СП 70.13330 нормирует отклонение поверхностей кладки от вертикали примерно десятком миллиметров на этаж и заметно строже относится к зданию целиком. Когда каждый ряд уводит в одну сторону, а бригада не проверяет уровень, к верху второго этажа набегает завал, который виден уже невооружённым глазом: перекошенные проёмы, разные зазоры под окнами, подрезка блоков в углах.

Ошибка 4. Отсутствие армопояса под перекрытием

Это самая частая техническая причина именно обрушений, а не просто трещин, и она заслуживает отдельного разбора с цифрами.

Армопояс - монолитная железобетонная лента поверх последнего ряда кладки, залитая под каждое перекрытие и под мауэрлат. Его задача не столько связать стены между собой, сколько дать плите или балке ровную жёсткую опорную поверхность. Верхняя плоскость кладки идеально ровной не бывает никогда: даже при аккуратной работе на клею по длине стены остаются неровности в несколько миллиметров - от разброса блоков по высоте в пределах допуска ГОСТ и от самой работы каменщика. Армопояс эту плоскость выравнивает бетоном. Без него плита ложится не на всю расчётную площадь опирания, а на несколько выступающих точек.

Шаг 1. Реакция перекрытия на опору. Плита пролётом 6 м с нагрузкой около 900 кг/м² (собственный вес плиты, стяжка, перегородки и полезная нагрузка) передаёт на несущую стену реакцию порядка 900 × 3 = 2700 кгс на метр длины стены, то есть около 26,5 кН/м.

Шаг 2. Номинальное давление с армопоясом. При глубине опирания 120 мм площадь опоры на метр стены составляет 0,12 м². Давление получается 26,5 / 0,12 ≈ 221 кПа, около 0,22 МПа. Расчётное сопротивление сжатию кладки из газобетона D500 класса В2,5 берут по таблицам СП 15.13330 под конкретный тип раствора; для такой кладки оно лежит в районе 0,6-0,9 МПа. Запас относительно рабочего давления примерно трёхкратный.

Шаг 3. Что происходит без пояса. Реальный контакт плиты с неровной поверхностью кладки идёт не по всей площади 0,12 м², а по нескольким высоким точкам, и фактическая площадь контакта оказывается в 3-5 раз меньше номинальной. Тогда локальное давление вырастает до 0,7-1,1 МПа - это уже уровень расчётного сопротивления кладки или выше него, хотя среднее давление по стене по-прежнему в норме.

Шаг 4. Развитие аварии. Локальное превышение прочности крошит газобетон под опорной зоной, край плиты проседает на несколько миллиметров именно в этой точке, и перекос передаётся кладке следующего этажа, которая часто уже нагружена неравномерно по той же причине. При стечении нескольких факторов сразу - слабый блок в партии, отсутствие пояса на каждом этаже, дополнительная нагрузка вроде свежей стяжки пола - процесс доходит до продавливания простенка или локального обрушения перекрытия.

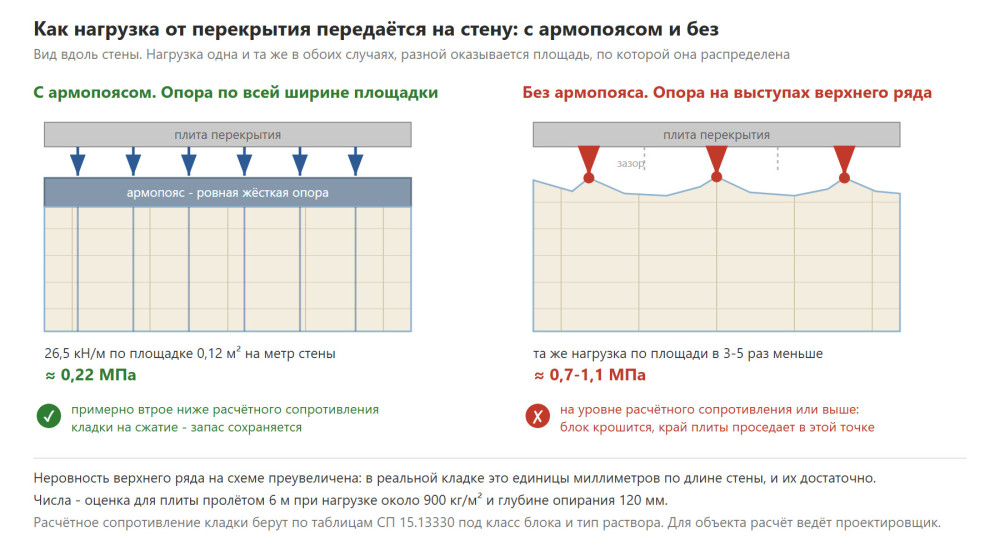

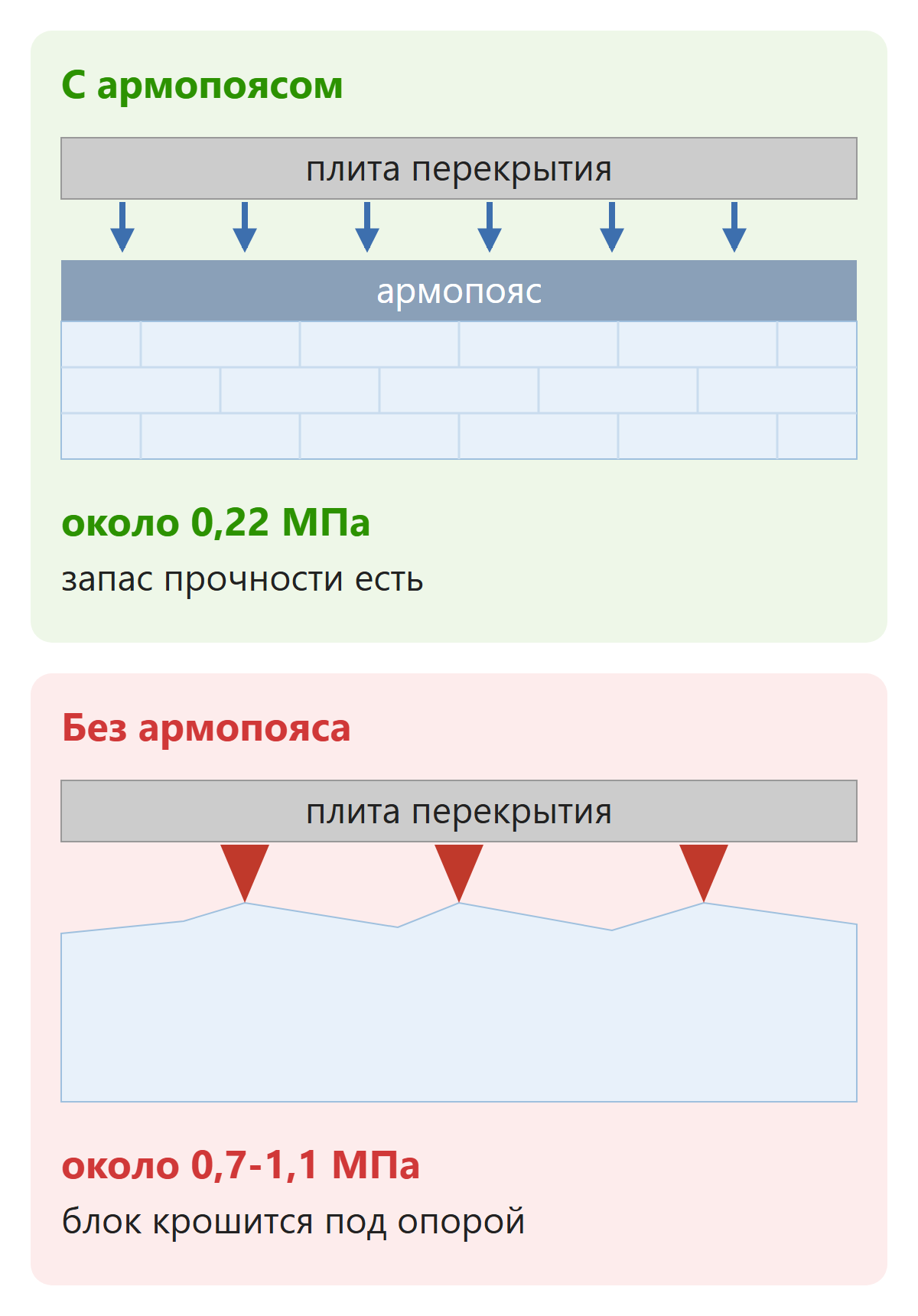

Слева нагрузка распределена по всей ширине опоры. Справа та же нагрузка держится на нескольких миллиметрах контакта - и именно здесь кладка начинает крошиться первой.


Ошибка 5. Недостаточная глубина опирания плит и балок

Даже с ровным армопоясом глубина опирания должна соответствовать проекту: как правило, не менее 120 мм для сборных железобетонных плит и 150-180 мм для деревянных балок с учётом гнезда и теплоизоляции торца. На практике монтажники нередко сдвигают плиту на несколько сантиметров от проектного положения - под кран удобнее, или размер проёма в кладке вышел не тем, что в проекте, - и площадка опирания, которая по расчёту и так работает без большого запаса, становится критической.

Опаснее всего это на эркерах, консольных участках и пристройках, где по проекту заложен минимум. Сочетание недостаточного опирания с отсутствием армопояса из ошибки 4 чаще всего и стоит за историями про перекрытие, провалившееся на нижний этаж: край плиты либо крошит кладку под собой, либо теряет контакт с опорой настолько, что соскальзывает при следующей случайной нагрузке.

Ошибка 6. Блоки без контроля прочности и геометрии

Экономию на блоках труднее заметить на площадке, чем экономию на растворе или армировании: готовая кладка из блоков со скрытым дефектом ничем не отличается от кладки из блоков с паспортной прочностью. Проблема начинается на этапе закупки - партия без сертификата, блоки кустарного производства без должного автоклавирования или прошедшие неполный цикл твердения, отклонения по геометрии сверх допустимых по ГОСТ 31360. Как проверить блоки при покупке, мы подробно разбирали в отдельной статье.

Стена спроектирована под класс прочности, скажем, В2,5, но без входного контроля партии в кладке могут оказаться вперемешку блоки классом ниже - В1,5-В2,0. Внешне и по весу они почти неотличимы от нормальных, а несущая способность у них ниже расчётной. Если такой блок попадает под простенок между окнами, под угол дома или в опорную зону перекрытия, именно он окажется первым местом, где даже нормативная нагрузка превысит фактическую прочность.

Ошибка 7. Спешка: нагрузка на неотвердевшую кладку

Клеевой шов набирает проектную прочность не мгновенно, и то же касается свежезалитого армопояса. Если бригада выкладывает оба этажа без технологических пауз и сразу передаёт на верхние ряды вес кровли, а зимой ведёт кладку без противоморозных добавок, конструкция получает нагрузку раньше, чем шов способен её держать без деформации.

Проявляется это обычно не мгновенной аварией, а неравномерной усадкой через месяцы. Клеевой слой, застывший уже под нагрузкой, оказывается тоньше в одних местах и толще в других, кладка чуть проседает неровно, и это выходит наружу трещинами в отделке или перекосом проёмов уже после сдачи объекта - когда бригаду найти сложнее, а причину без вскрытия конструкции не установить.

Что объединяет все семь ошибок

По отдельности большая часть этих нарушений оставляет запас прочности: нормативы и считаются с расчётом на неидеальный реальный объект. Фундамент с небольшой погрешностью выдержит нагрузку, один блок пониженной прочности в стене погоды не сделает, кладка без пояса, но с полной глубиной опирания может простоять годы без видимых проблем.

Опасность начинается там, где несколько ошибок сходятся в одной точке: слабый блок оказался ровно там, где площадка опирания меньше проектной, и именно на этой стене не залили армопояс. Нормативный запас покрывает разумное отклонение по одному параметру, но не рассчитан на то, что три отклонения сложатся в одном сечении. Поэтому на бумаге дом выглядит спроектированным правильно, а разрушение приходит в одну конкретную точку, где совпало сразу несколько экономий.

Чек-лист: как проверить бригаду до и во время стройки

• Проект фундамента сделан под геологию именно этого участка, а не скопирован с соседнего дома.
• Есть отчёт об инженерно-геологических изысканиях: скважины или шурфы, уровень грунтовых вод, глубина промерзания.
• Кладка ведётся на клей с толщиной шва 1-3 мм, а не на цементно-песчаный раствор.
• Каждый ряд проверяется по уровню, вертикальные швы смещены не менее чем на 8-10 см.
• В проекте есть монолитный армопояс под каждым перекрытием и под мауэрлатом - и он физически залит на площадке, а не только упомянут в смете.
• Глубина опирания плит и балок соответствует проекту и нормативному минимуму, а не смещена под удобство монтажа.
• На партию блоков есть сертификат и протокол испытаний прочности, а не только паспорт производителя на всю линейку продукции.
• В графике работ заложены технологические паузы на набор прочности шва и пояса.

Как мы исключаем эти ошибки на своих объектах

Фундамент проектируем только после геологических изысканий на конкретном участке: тип, глубина заложения и армирование считаются под реальный грунт, а не берутся по шаблону.

Кладка ведётся исключительно на клей с контролем толщины шва, порядовка и вертикальность проверяются на каждом ряду, а не выборочно. Монолитный армопояс заливаем под каждое перекрытие и под мауэрлат без исключений, глубину опирания плит и балок сверяем с проектом при монтаже, а не на глаз с земли.

Блоки закупаем у производителей с протоколами испытаний на партию и проверяем геометрию выборочно при приёмке, до того как партия пойдёт в кладку. График работ строим с технологическими паузами на набор прочности шва и пояса. Это не самый быстрый путь для заказчика, который хочет закрыть коробку за один заход, зато именно пауза убирает риск неравномерной усадки под уже возведёнными этажами.

Если дом строили не мы и есть подозрение на одну из этих ошибок, начинаем с обследования конструкций - вскрытия отделки в проблемных зонах и проверки армопояса и глубины опирания, а не сразу со сметы на ремонт фасада.

Вывод

Семь ошибок из этого разбора редко срабатывают поодиночке - именно поэтому дом может простоять без видимых проблем год или два, а потом дать трещину или локальное разрушение без очевидного повода. Каждая из них проверяема на своём этапе: геология под фундамент, толщина шва, порядовка, армопояс, глубина опирания, протокол на партию блоков, паузы в графике. Ни одна проверка не требует специального оборудования, только внимания на площадке в момент, когда ошибку ещё можно остановить. Если сомневаетесь, что стройка идёт по правилам, или дом уже построен и есть тревожные признаки, напишите нам - выедем на объект и проверим по этому же списку.
